隨著人們對視覺體驗要求不斷提升，顯示技術更新迭代愈加快速，從較早前的小間距LED，到當前火熱的Mini-LED乃至技術逐漸成熟的Micro-LED，未來顯示技術的發展趨勢必然是朝著微型芯片方向發展的。

LED點間距越小對封裝制程工藝要求則越高，晶圓轉移和固晶環節對固晶設備和工藝提出更高要求。新型高精度固晶機是確保固晶良率和速度、有效控制成本的關鍵。

Mini-LED固晶是其封裝過程的關鍵環節，主要難點就在于高速且高精度固晶。

導致晶圓角度偏差原因：

1

在固晶前，劃片后的晶圓之間距離極小，不便于后續工序，需要進行擴晶處理。擴晶后，會(huì )造成部分芯片旋轉以及芯片之間距離不一致。

2

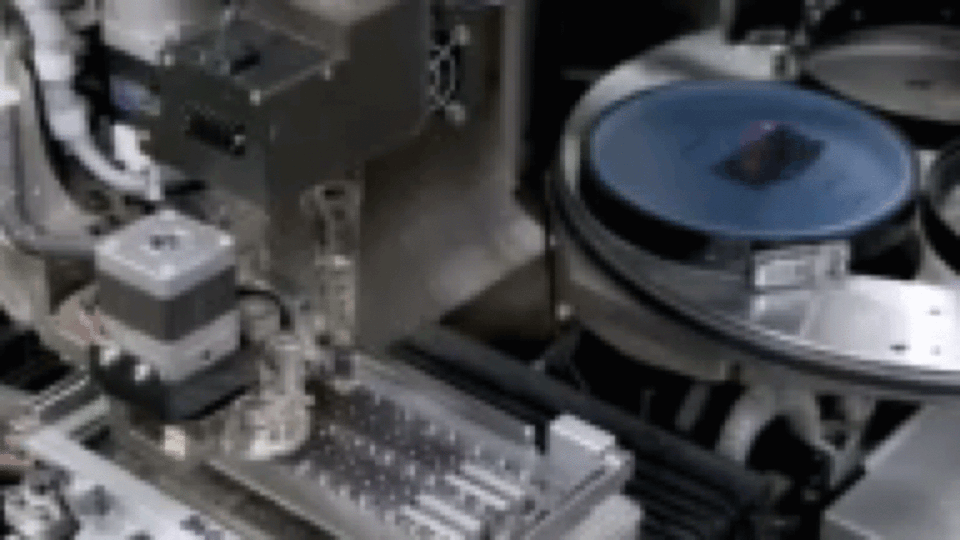

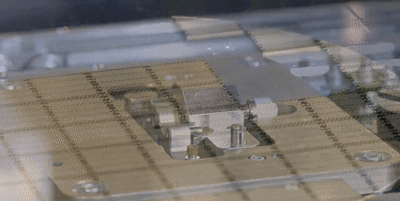

焊頭機構作為固晶機運行的核心機構,其主要功能是驅動擺臂來回旋轉180°、豎直方向移位來精確地吸取芯片和固定芯片。但由于固晶擺臂是類懸臂梁的柔性機構,快速運動時由于慣性會(huì )有殘留振動,很大程度上也會(huì )進一步導致晶圓角度發生變化。

電機作為固晶機核心部件尤為重要，直接影響固晶良率和速度。

目前，國內大多固晶機使用的音圈電機加直流電機來直接驅動擺臂和吸嘴作業,普遍存在著力控精度不足、慣性大等問題,從而影響固晶機的性能。

國奧電機自主研發的二自由度直線旋轉電機具有高頻、高精力控、高精定位、高穩定性等特點，能為Mini-LED固晶機提供更柔性擺臂設計方案。

以“國奧電機”作為核心部件的焊頭機構，能驅動固晶擺臂和吸頭實現Y軸±0.01N高精力控“軟著陸”取放晶圓，極大地降低晶圓損壞；

國奧電機賦能固晶機擺臂慣性小、沖擊小等優點，可以在固晶擺臂移動晶圓過程中，為擺臂和吸頭提供更穩定的力控，避免晶圓出現角度偏差；

當擺臂抓取到晶圓之后，電機高速響應協助吸頭相連的中空旋轉軸（角度旋轉裝置）、鏡頭定位機構，精準校正晶圓角度再貼到基板設定位置，極力確保固晶良率達99.99%以上。

國奧電機作為固晶機設備的核心部件，可使其具有慣性小、高穩定、沖擊小等特點,是Mini-LED、Micro LED、IC芯片、分立器等半導體封裝固晶環節的關鍵。

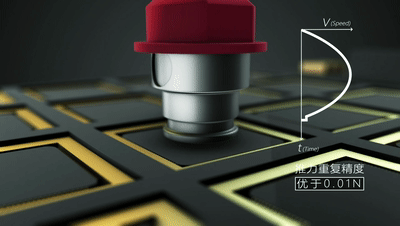

可編程高精力控，降低損耗

國奧直線旋轉電機帶有“軟著陸”功能，可實現±1g以?xún)鹊姆€定力度控制，支持速度、加速度及力度控制的程序化設定，使貼裝頭能夠以非常精準的壓力觸碰芯片表面，降低損耗；

采用中空Z(yǔ)軸設計，預留氣管接口，真空吸取、即插即用，并可根據元件結構及特性提供定制化服務。

高精度對位、貼片，保證良率

微米級位置反饋，獲取精準數據，±0.01N力控精度，±2μm直線重復定位精度，±0.01°旋轉重復定位精度，徑向偏擺小于10μm，編碼器分辨率標準1μm，可在高速運行狀態下仍穩定輸出，提升良率及可靠性。

“Z+R”軸集成設計，提升速度

創(chuàng )新性的雙軸集成化解決方案，將傳統“伺服馬達+滾珠絲桿”合二為一，解決了Z軸自重負載問題，高速、精準完成元件Pick & Place，貼裝等動作，推力曲線平滑，峰值推力8-50N，有效行程10-50mm ，超高循環壽命，實現高效生產。

體積小，重量輕，可電機組合排列

直線旋轉電機LRS2015重量?jì)H605g，輕巧的機身重量大大減輕了設備高速運動中負載帶來的影響。電機厚度僅為20mm，在設備有限的內部空間中可以并排安裝多組電機，減少芯片貼裝往復運動過程，提升設備貼裝效率。
