地平線軌跡預測 QCNet 參考算法-V1.0
加入技術交流群
掃碼加入
和技術大咖面對面交流
海量資料庫查詢
01 簡介
軌跡預測任務的目的是在給定歷史軌跡的情況下預測未來軌跡。這項任務在自動駕駛、智能監控、運動分析等領域有著廣泛應用。傳統方法通常直接利用歷史軌跡來預測未來，而忽略了預測目標的上下文或查詢信息的影響。這種忽視可能導致預測精度的下降，特別是在復雜場景中。
QCNet（Query-Centric Network）引入了一種 query-centric 的預測機制，通過對查詢進行顯式建模，增強了對未來軌跡的預測能力。首先，通過處理所有場景元素的局部時空參考框架和學習獨立于全局坐標的表示，可以緩存和復用先前計算的編碼，另外不變的場景特征可以在所有目標 agent 之間共享，從而減少推理延遲。其次，使用無錨點查詢來周期性檢測場景上下文，并且在每次重復時解碼一小段未來的軌跡點。這種基于查詢的解碼管道將無錨方法的靈活性融入到基于錨點的解決方案中，促進了多模態和長期時間預測的準確性。
本文將介紹軌跡預測算法 QCNet 在地平線 征程6 平臺上的優化部署。
02 性能精度指標

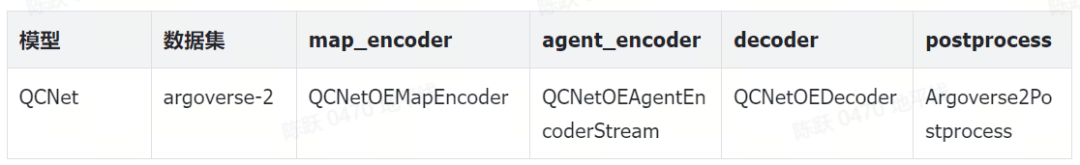

模型參數：

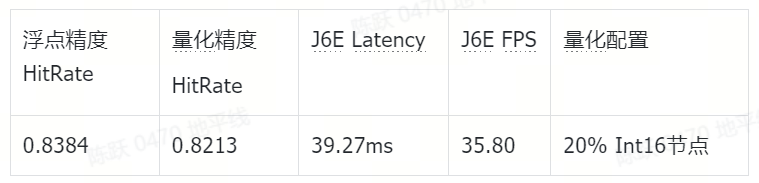

性能精度表現：
03 公版模型介紹

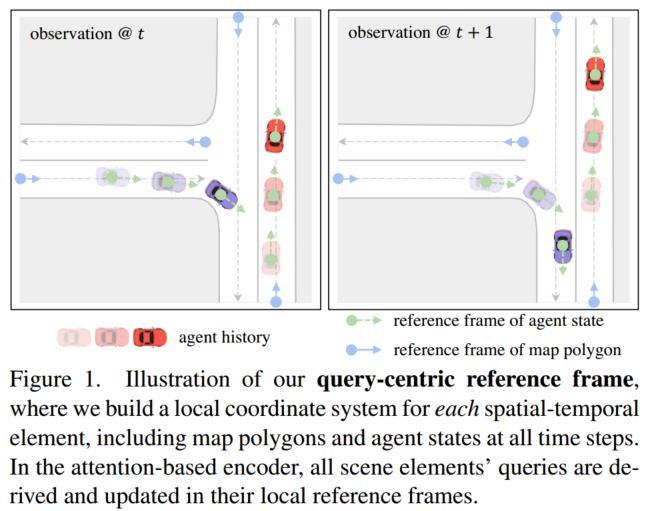

由于軌跡預測的歸一化要求，現有方法采用以 agent 為中心的編碼范式來實現空間旋轉平移不變性，其中每個代理都在由其當前時間步長位置和偏航角確定的局部坐標系中編碼。但是觀測窗口每次移動時，場景元素的幾何屬性需要根據 agent 最新?tīng)顟B(tài)的位置重新歸一化，不斷變化的時空坐標系統阻礙了先前計算編碼的重用，即使觀測窗口存在很大程度上的重疊。為了解決這個問題， QCNet 引入了以查詢?yōu)橹行牡木幋a范式，為查詢向量派生的每個場景元素建立一個局部時空坐標系，并在其局部參考系中處理查詢元素的特征。然后，在進行基于注意力的場景上下文融合時，將相對時空位置注入 Key 和 Value 元素中。下圖展示了場景元素的局部坐標系示例：
QCNet 主要由編碼器和****組成，其作用分別為：
編碼器：對輸入的場景元素進行編碼，采用了目前流行的 factorized attention 實現了時間維度 attention、Agent-Map cross attention 和 Agent與Agent 間隔的 attention；
****：借鑒 DETR 的****，將編碼器的輸出解碼為每個目標 agent 的 K 個未來軌跡。
3.1 以查詢?yōu)橹行牡膱?chǎng)景上下文編碼

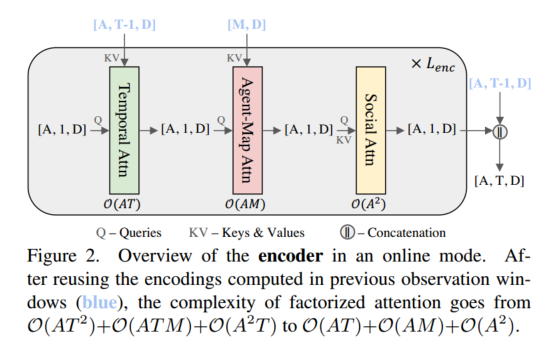

QCNet 首先進行了場景元素編碼、相對位置編碼和地圖編碼，對于每個 agent 狀態和 map 上的每個采樣點，將傅里葉特征與語義屬性(例如：agent 的類別)連接起來，并通過 MLP 進行編碼，為了進一步生成車道和人行橫道的多邊形級表示，采用基于注意力的池化對每個地圖多邊形內采樣點進行。這些操作產生形狀為[A, T, D]的 agent 編碼和形狀為[M, D]的 map 編碼，其中 D 表示隱藏的特征維度。為了幫助 agent 編碼捕獲更多信息，編碼器還考慮了跨 agent 時間 step、agent 之間以及 agent 與 map 之間的注意力并重復多次。如下圖所示：
3.2 基于查詢的軌跡解碼

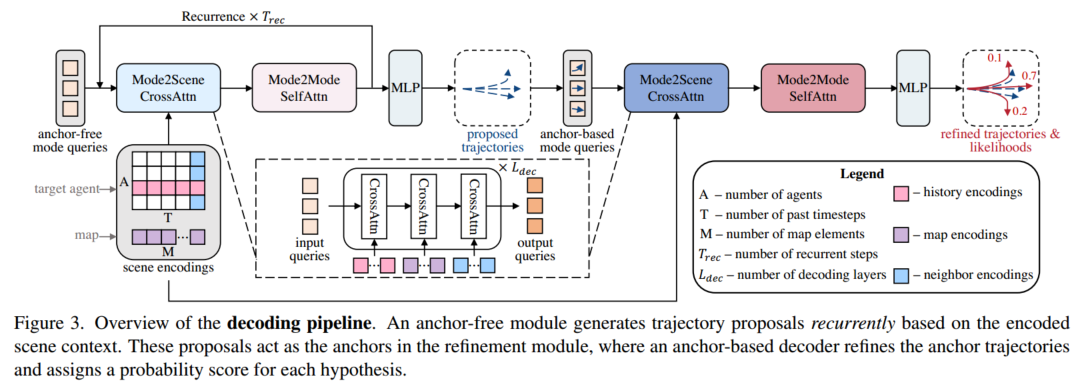

軌跡預測的第二步是利用編碼器輸出的場景編碼來解碼每個目標 agent 的 K 個未來軌跡。受目標檢測任務的啟發，采用類似 detr 的****來處理這種一對多問題，并且利用了一個遞歸的、無錨點的 proposal 模塊來生成自適應軌跡錨點，然后是一個基于錨點的模塊，進一步完善初始 proposals。相關流程如下所示：
04 地平線部署優化
整體情況：
QCNet 網絡(luò )主要由 MapEncoder, AgentEncoder, QCDecoder 構成，其中 MapEncoder 計算地圖元素 embedding，AgentEncoder 計算 agent 元素 embedding，核心組件為 FourierEmbedding 和 AttentionLayer。
改動點：
優化 FourierEmbedding 結構，去除其中的所有 edge_index，直接計算形狀為[B, lenq, lenk, D]的相對信息 r；
將 AttentionLayer 中的 query 形狀設為[B, lenq, 1, D] , key 形狀為[B, 1, lenk, D], r 形狀為[B, lenq, lenk, D]，利于性能提升;
4.1 性能優化
4.1.1 代碼重構
FourierEmbedding 將每個場景元素的極坐標轉換成傅里葉特征，以方便高頻信號的學習。但是公版 QCNet 使用了大量 edge_index 索引操作， 使得模型中存在大量 BPU 暫不支持的 index_select、scatter 等操作。QCNet 參考算法重構了代碼，去除了 FourierEmbedding 中的所有 edge_index，agent_encoder 編碼器注意力層的 query 形狀設為[B, lenq, 1, D] , key 形狀為[B, 1, lenk, D], r 形狀為[B, lenq, lenk, D]，相關代碼如下所示：
def _attn_block( self, x_src, x_dst, r, mask=None, extra_1dim=False, ): B = x_src.shape[0] if extra_1dim: ... else: if x_src.dim() == 4 and x_dst.dim() == 3: lenq, lenk = x_dst.shape[1], x_src.shape[2] kdim1 = lenq qdim = 1 elif x_src.dim() == 3: kdim1 = qdim = 1 lenq = x_dst.shape[1] lenk = x_src.shape[1] #重構q,k,v,rk,rv的shape q = self.to_q(x_dst).view( B, lenq, qdim, self.num_heads, self.head_dim ) # [B，pl, 1, h, d] k = self.to_k(x_src).view( B, kdim1, lenk, self.num_heads, self.head_dim ) # [B，pl, pt, h, d] v = self.to_v(x_src).view( B, kdim1, lenk, self.num_heads, self.head_dim ) # [B，pl, pt, h, d] if self.has_pos_emb: rk = self.to_k_r(r).view( B, lenq, lenk, self.num_heads, self.head_dim ) rv = self.to_v_r(r).view( B, lenq, lenk, self.num_heads, self.head_dim ) if self.has_pos_emb: k = k + rk v = v + rv #計算相似性 sim = q * k sim = sim.sum(dim=-1) #self.scale = head_dim ** -0.5 sim = sim * self.scale # [B, pl, pt, h] if mask is not None: sim = torch.where( mask.unsqueeze(-1), sim, self.quant(torch.tensor(-100.0).to(mask.device)),) attn = torch.softmax(sim, dim=-2) # [B, pl, pt, h] ... if extra_1dim: inputs = out.view(B, ex_dim, -1, self.num_heads * self.head_dim) else: inputs = out.view(B, -1, self.num_heads * self.head_dim) x = torch.cat([inputs, x_dst], dim=-1) g = torch.sigmoid(self.to_g(x)) #重構代碼后，edge_index也就不需要了，省去了僅能用CPU運行的索引類算子 #agg = self.propagate(edge_index=edge_index, x_dst=x_dst, q=q, k=k, v=v, r=r) agg = inputs + g * (self.to_s(x_dst) - inputs) return self.to_out(agg)
代碼路徑：/usr/local/lib/python3.10/dist-packages/hat/models/task_modules/qc
net/rattention.py
4.1.2 FourierConvEmbedding
為了提升性能，主要對 FourierConvEmbedding 做了以下改進：
Embedding 和 Linear 層全部替換為了對 BPU 更友好的 Conv1x1；
刪除 self.mlps 層中的 LayerNorm，對精度基本無影響;
將公版代碼中的torch.stack(continuous_embs).sum(dim=0)直接優化為了 add 操作，從而獲得了比較大的性能收益。
對應代碼如下所示：
class FourierConvEmbedding(nn.Module): def __init__( self, input_dim: int, hidden_dim: int, num_freq_bands: int ) -> None: super(FourierConvEmbedding, self).__init__() self.input_dim = input_dim self.hidden_dim = hidden_dim #nn.Embedding替換為了Conv1x1 self.freqs = nn.ModuleList( [ nn.Conv2d(1, num_freq_bands, kernel_size=1, bias=False) for _ in range(input_dim)]) #Linear層替換為了Conv1x1 self.mlps = nn.ModuleList( [nn.Sequential( nn.Conv2d( num_freq_bands * 2 + 1, hidden_dim, kernel_size=1), #刪除LayerNorm #nn.LayerNorm(hidden_dim), nn.ReLU(inplace=True), nn.Conv2d(hidden_dim, hidden_dim, kernel_size=1),) for _ in range(input_dim) ] ) #Linear層替換為了Conv1x1 self.to_out = nn.Sequential( LayerNorm((hidden_dim, 1, 1), dim=1), nn.ReLU(inplace=True), nn.Conv2d(hidden_dim, hidden_dim, 1), ) ... def forward( self, continuous_inputs: Optional[torch.Tensor] = None, categorical_embs: Optional[List[torch.Tensor]] = None, ) -> torch.Tensor: if continuous_inputs is None: ... else: continuous_embs = 0 for i in range(self.input_dim): ... if i == 0: continuous_embs = self.mlps[i](x) else: #將stack+sum的操作替換為add continuous_embs = continuous_embs + self.mlps[i](x) # x = torch.stack(continuous_embs, dim=0).sum(dim=0) x = continuous_embs if categorical_embs is not None: #將stack+sum的操作替換為add # x = x + torch.stack(categorical_embs, dim=0).sum(dim=0) x = x + categorical_embs return self.to_out(x)
代碼路徑：/usr/local/lib/python3.10/dist-packages/hat/models/task_modules/qcnet/fourier_embedding.py
4.1.3 RAttentionLayer
為了提升性能，去除 RAttentionLayer 的對相對時空編碼 r 的 LayerNorm，相關代碼如下：
class RAttentionLayer(nn.Module): def __init__( self, ... def forward(self, x, r, mask=None, extra_dim=False): if isinstance(x, torch.Tensor): ... else: x_src, x_dst = x ... x = x[1] #取消了公版中對相對時空編碼r的LayerNorm #if self.has_pos_emb and r is not None: #r = self.attn_prenorm_r(r) attn = self._attn_block( x_src, x_dst, r, mask=mask, extra_1dim=extra_dim ) # [B, pl, h*d] x = x + self.attn_postnorm(attn) x2 = self.ff_prenorm(x) x = x + self.ff_postnorm(self.ff_mlp(x2)) return x
代碼路徑：/usr/local/lib/python3.10/dist-packages/hat/models/task_modules``/qcnet/rattention.py
4.2 量化精度優化
4.2.1 FourierConvEmbedding
QCNetMapEncoder和QCNetAgentEncode的輸入中存在距離計算、torch.norm 等對量化不友好的操作，為了提升量化精度，將輸入全部置于預處理中，相關代碼如下所示：
class QCNetOEAgentEncoderStream(nn.Module): def __init__( self, ... ) -> None: super().__init__() def build_cur_r_inputs(self, data, cur): pos_pl = data["map_polygon"]["position"] / 10.0 orient_pl = data["map_polygon"]["orientation"] pos_a = data["agent"]["position"][:, :, :cur] / 10.0 # [B, A, HT, 2] head_a = data["agent"]["heading"][:, :, :cur] # [B, A, HT] vel = data["agent"]["velocity"][:, :, :cur, : self.input_dim] / 10.0 ... def build_cur_embs(self, data, cur, map_data, x_a_his, categorical_embs): B, A = data["agent"]["valid_mask"].shape[:2] D = self.hidden_dim ST = self.time_span pl_N = map_data["x_pl"].shape[1] mask_a_cur = data["agent"]["valid_mask"][:, :, cur - 1] ....
代碼路徑：/usr/local/lib/python3.10/dist-packages/hat/models/task_modules/qcnet/agent_st_modeule.py
4.2.2 量化配置首先使用 QAT 的精度 debug 工具獲取量化敏感節點，然后在 Calibration 和量化訓練時，對 20% 敏感節點配置為 int16 量化，相關代碼如下：
if os.path.exists(sensitive_path2): sensitive_table1 = torch.load(sensitive_path1) sensitive_table2 = torch.load(sensitive_path2) cali_qconfig_setter = ( sensitive_op_calibration_8bit_weight_16bit_act_qconfig_setter( sensitive_table1, ratio=0.2, ), sensitive_op_calibration_8bit_weight_16bit_act_qconfig_setter( sensitive_table2, ratio=0.2, ), default_calibration_qconfig_setter, ) qat_qconfig_setter = ( sensitive_op_qat_8bit_weight_16bit_fixed_act_qconfig_setter( sensitive_table1, ratio=0.2, ), sensitive_op_qat_8bit_weight_16bit_fixed_act_qconfig_setter( sensitive_table2, ratio=0.2, ), default_qat_fixed_act_qconfig_setter, ) print("Load sensitive table!")4.3 不支持算子替換
4.3.1 cumsum
公版模型的QCNetDecoder中使用了 征程6 暫不支持的 torch.cumsum 算子，參考算法中將其替換為了 Conv1x1，相關代碼如下：
self.loc_cumsum_conv = nn.Conv2d( self.num_future_steps, self.num_future_steps, kernel_size=1, bias=False, ) self.scale_cumsum_conv = nn.Conv2d( self.num_future_steps, self.num_future_steps, kernel_size=1, bias=False, )
代碼路徑：/usr/local/python3.10/dist-packages/hat/models/models/task_moddules/qcnet/qc_decoder.py
4.3.2 取余操作
公版的 AgentEncoder 使用了處于操作“%”用于 wrap_angle，此操作當前僅支持在 CPU 上運行，為了提升性能，將其替換為了 torch.where 操作，代碼對比如下所示：
公版：
def wrap_angle( angle: torch.Tensor, min_val: float = -math.pi, max_val: float = math.pi) -> torch.Tensor: return min_val + (angle + max_val) % (max_val - min_val)
參考算法：
def wrap_angle( angle: torch.Tensor, min_val: float = -math.pi, max_val: float = math.pi ) -> torch.Tensor: angle = torch.where(angle < min_val, angle + 2 * math.pi, angle) angle = torch.where(angle > max_val, angle - 2 * math.pi, angle) return angle
代碼路徑：/usr/local/python3.10/dist-packages/hat/models/models/task_moddules/qcnet/utils.py
05 總結與建議
5.1 index_select 和 scatter 算子
征程6 僅支持 index_select 和 scatter 索引類算子的 CPU 運行，計算效率較低。QCNet 通過重構代碼的形式，優化掉了 index_select 和 scatter 操作，實現了性能的提升。
5.2 ScatterND算子
模型中 nn.embedding 操作引入了目前僅支持在 CPU上 運行的 GatherND 算子，后續將考慮進行優化。
06 附錄
論文：
公版模型代碼：https://github.com/ZikangZhou/QCNet
*博客內容為網友個人發布，僅代表博主個人觀點，如有侵權請聯系工作人員刪除。
