戲說激光雷達，無用論是真的嗎？

“傻子才用激光雷達！就像人身上長了一堆闌尾一樣無用！”

　　有一天，“鋼鐵俠”馬斯克說了這樣一席話：

　　當他公開說出這句話的時候，我們所認知的自動駕駛領域就被分為了視覺攝像頭派和激光雷達派兩種。當然，且不說馬斯克的激光雷達無用論是否準確，但是激光雷達確實已成為現在各個車企發展的重點，前不久的2021廣州車展就是一個很好的例子，大量的激光雷達被裝配在一些新車之上。所以看來，激光雷達已經成為各大車企實現高級自動駕駛的重要一環。那么，它真如馬斯克嘴里說的那么“無用”嗎？

初識激光雷達

　　激光雷達英文為L(cháng)idar（Light Detection and Ranging），是以激光為載體進行測距和探測的傳感器。而它也屬于雷達的一種，但有別于我們常見的毫米波雷達和超聲波雷達，激光雷達是采用激光束來進行探測。

　　早在激光雷達推出以前，主流的車企輔助駕駛都采用了以毫米波雷達和攝像頭為核心的感知機構。首先，毫米波雷達是一種用天線發射毫米波作為放射波的雷達傳感器，通過處理目標反射信號獲取汽車與其他物體相對距離、相對速度、角度及運動方向等物理環境信息。不過，毫米波雷達只能簡單地獲取前方是否有障礙物，但無法對障礙物的類別進行精準的識別，而這就會(huì )造成“幽靈剎車”的現象發生。

　　一般來說，傳統的毫米波雷達會(huì )因為系統算法的問題，自動過濾掉靜止物體，但是不同的硬件和系統方案，過濾的程度不太一樣，這也是“幽靈剎車”的來源。比如，對不具備危險的障礙物過濾得太少，當路上的一些金屬碎片產生反射時，就會(huì )出現類似的緊急剎車，因此路上的路牌、高速攝像頭的龍門架、兩側的護欄、甚至路上的一個金屬瓶子等等，諸如此類可以反射回波的物體都會(huì )被毫米波雷達識別為障礙物，因此導致在車輛開啟自動駕駛的時候，系統自動對車輛采取減速、誤剎的現象。

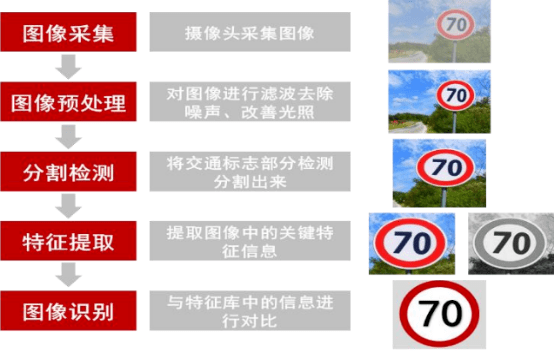

　　而車載攝像頭作為輔助駕駛的必備傳感器之一，其能夠感知車輛周?chē)那闆r并實現前向碰撞預警、車道偏離預警、行人檢測、自動泊車等自動駕駛功能，實現駕駛安全性的提升。另外，車載攝像頭也會(huì )因為其設置的位置不同，擁有一定的需求特性及應用場景，是一個非常系統的存在。其中，對于環視和后視，一般采用135度以上的廣角鏡頭，探測距離在10米以?xún)?，前置攝像頭對視距要求更大，一般采用40-70度的視角范圍，視距要求一般在120米以上，雙目攝像頭視距一般小于單目。

　　不過，攝像頭作為車載傳感器也存在一些不足，包括識別精度較低，容易受強光、雨幕、大霧等惡劣天氣影響等?，F階段單獨依靠攝像頭識別，無法滿足自動駕駛對環境感知需求。所以激光雷達的優勢，就被體現在對物體識別低誤差這里。

開天辟地的激光雷達

　　激光，它最初的中文名叫做“鐳射”、“萊塞”，是它的英文名稱LASER的音譯，是取自英文Light Amplification by Stimulated Emission of Radiation的各單詞頭一個字母組成的縮寫詞。意思是“通過受激輻射光擴大”。之后，我國兩彈一星的元勛錢學森院士把它改為了現在我們所稱的激光（光受激輻射）。

　　其實早在1916年，愛因斯坦就發現了激光的原理，但44年后的1960年7月，美國休斯實驗室的西奧多·梅曼，發明了人類歷史上第一臺激光器。為了達到“燃燒”所需要的條件，他用高強閃光燈管來激發紅寶石，最終促成了真正意義上的激光。而就在它“出道”的第二年，也就是1961年，科學家們就提出了激光雷達的設想。

西奧多·梅曼

　　因為激光的指向性非常的強，并且融合了光垂直的物理特性，因此作為測距工具再好不過。1967年7月，美國人進行了第一次載人登月飛行，就在月球上安裝了一個發射裝置用于測算地球和月球的距離。

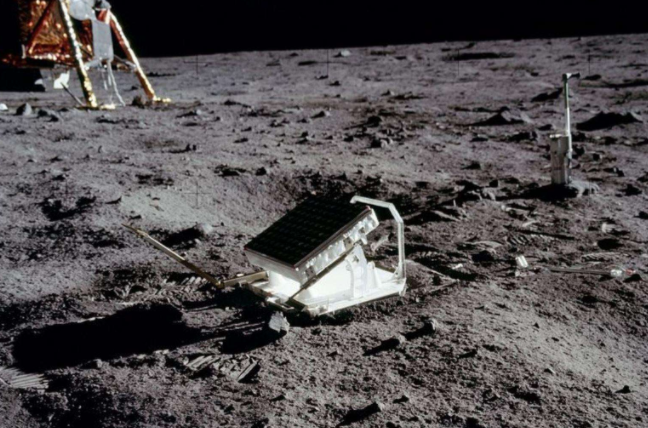

按在月球上的激光反射鏡

　　1969年7月21日，乘坐“阿波羅11號”登月的宇航員尼爾·阿姆斯特郎和巴茲·奧爾德林在月球上的“寧靜?！钡顷懞?，將月球激光反射鏡留在了月球上，而在20世紀60年代末70年代初，人類送上月球的“隅角鏡”（月球激光反射鏡）共有5面。其作用可以讓地球上的天文學家向它發射激光，并捕捉到反射回來的光束。

　　不過，真正將激光雷達作為民用量產傳感器來使用的，是在一個掃地機器人之上。

　　2002年，美國的軍用機器人公司iRobot嘗試將機器人技術與掃地功能相結合，其首款量產的掃地機器人Roomba 400就這么出現了。一經投入市場之后即大受歡迎，當年就銷售出去將近10萬臺。但是，在當時的機器人由于感知設備不完善，所以在工作狀態時產生出“走位不準”的現象。于是，在2010年，另一家名為Neato的公司把激光雷達安在了掃地機器人上面，推出了Neato XV-11。

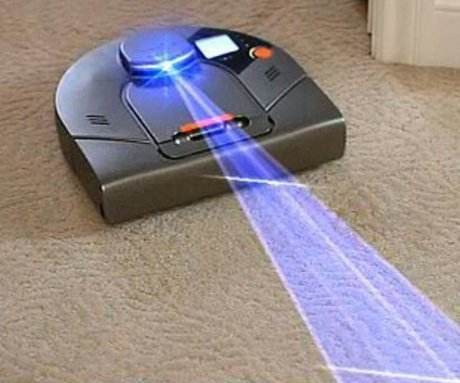

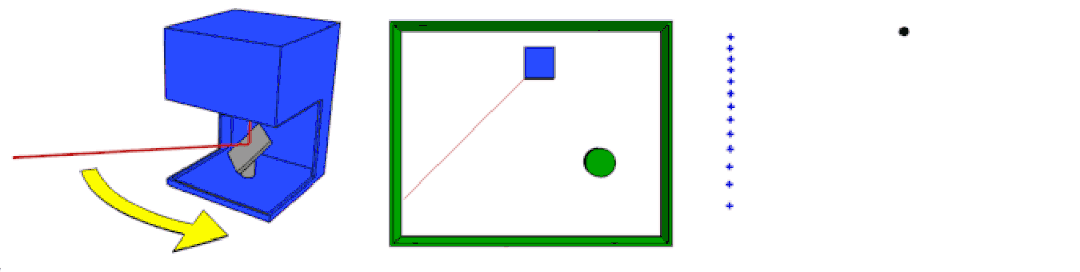

　　它通過一個可以360度旋轉的激光發射裝置，實時對地面障礙物進行測距來完成地面建模，之后在配合SLAM（simultaneous localization and mapping，同步定位與建圖）算法，可以實現對地面的“全局規劃式”清掃?？梢哉f(shuō)這個革命性的配備，正式拉開了掃地機器人普及。

　　其實明眼人一下子就能看出，這個掃地機器人就是一個低配版的自動駕駛，那既然掃地機器人吃了“螃蟹”，那自動駕駛汽車是不是也可以配個激光雷達呢？20世紀80年代末，美國卡內基梅隆大學（Carnegie Mellon University）由一輛雪佛蘭廂式貨車改造成了世界上第一輛自動駕駛車輛Navlab 1，它安裝了激光雷達和GPS接收器。貨車內部則看上去有些像電視臺的監視車，堆滿了監控路況和控制空調機組的電腦，其中包括了一個Warp超級計算機、3個SUN工作站以及視頻硬件等。

Navlab 1

　　不過由于當時技術的限制，支配這款車自動駕駛的設備非常的龐大，包含攝像機、激光測距儀，20千瓦的車載電源，Wrap超級計算機和幾臺Sun 3和4工作站，陀螺儀，慣性導航系統以及衛星定位系統等，并且還搭載了幾個英特爾386實時處理器，用于處理傳感器信息和生成車輛運動指令?？梢哉f(shuō)這輛車是帶了一個“計算機房”參與工作，幾乎占滿了車廂的空間。

Navlab 1內部

　　在之后的十幾年中，隨著技術的不斷發展，一些更為接近實用的自動駕駛車輛被相應推出，直到2014年，自動駕駛車輛開始步入正軌，而激光雷達也逐漸的迎來了新一輪的發展。

認知激光雷達

　　那么，激光雷達究竟是什么呢？那我們就先從它的原理說起。

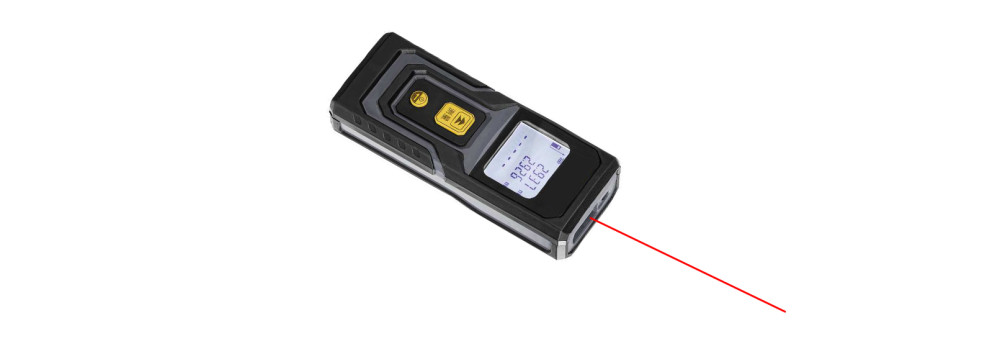

　　一般在家庭裝修的時候，設計師要測量屋內的尺寸面積時，往往會(huì )拿著一個激光測距儀來進行探測，比如這個：

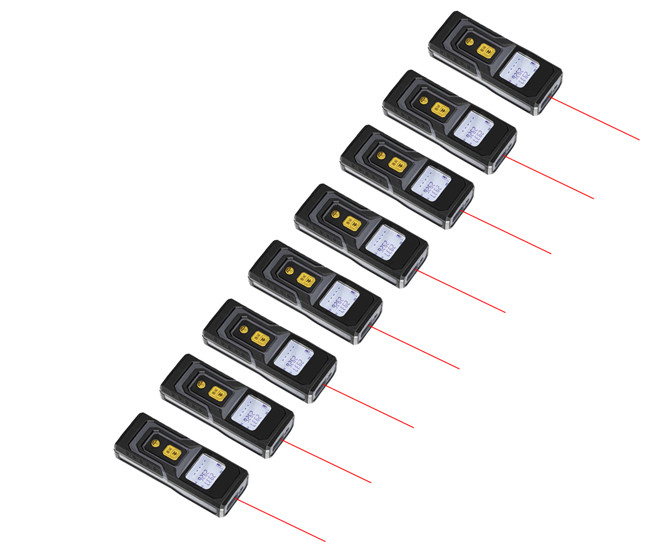

　　其實激光雷達的原理也和其相像，可以看做是拿多個激光測距儀工作，再比如這個：

　　細致來講，激光雷達通過測量激光信號的時間差和相位差來確定距離，并利用多譜勒成像技術繪制出目標清晰的3D圖像。激光雷達通過發射和接收激光束，分析激光遇到目標對象后的折返時間，計算出到目標對象的相對距離，并利用此過程中收集到的目標對象表面大量密集的點的三維坐標、反射率和紋理等信息，快速得到出被測目標的三維模型以及線、面、體等各種相關數據，建立三維點云圖，繪制出環境地圖，以達到環境感知的目的。

　　由于光速非?？?，飛行時間可能非常短，因此要求測量設備具備非常高的精度。從效果上來講，激光雷達維度（線束）越多，測量精度越高，安全性就越高。

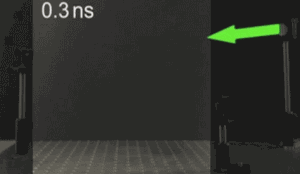

　　利用能探測到單光子的超高速攝像機，科學家首次捕捉到了激光在空氣中飛行的畫面（圖片源于網絡(luò )）

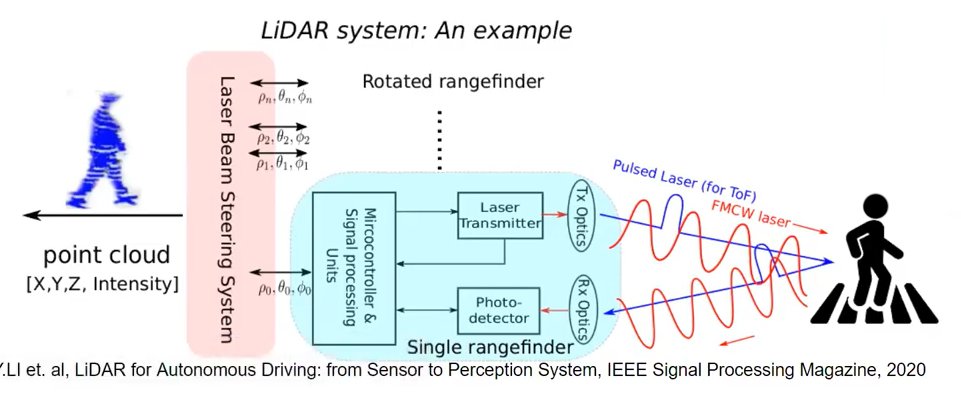

　　在系統結構上，激光雷達=激光發射+激光接收+信息處理+掃描系統。這些機構各司其職，共同輔佐來完成整個探測的工作。

　　具體來看，首先激光發射系統中激勵源周期性地驅動激光器，發射激光脈沖，激光調制器通過光束控制器控制發射激光的方向和線數，最后通過發射光學系統，將激光發射至目標物體。而這需要掃描系統的支持，以穩定地轉速旋轉起來實現對所在平面的掃描，并產生實時的平面圖信息。

　　之后，激光接收系統的光電探測器接受目標物體反射回來的激光，便會(huì )產生接收信號傳輸到信息處理系統將信號放大處理和數模轉換，在由信息處理模塊計算，獲取目標表面形態、物理屬性等特性，最終建立物體模型。

　　作為“非專業小白”的我們，在面對市場上琳瑯滿目的激光雷達產品，該怎么去認知性能的好壞呢？一般來講，激光雷達注重的參數很多，包括激光的波長、探測距離、FOV(垂直+水平)、測距精度、角分辨率、出點數、線束、安全等級、輸出參數、IP防護等級、功率、供電電壓、激光發射方式(機械/固態)、使用壽命等。

　　但是作為我們，只要專注想數即可。那他們又分別是什么呢？我們來一個一個說。

激光波長

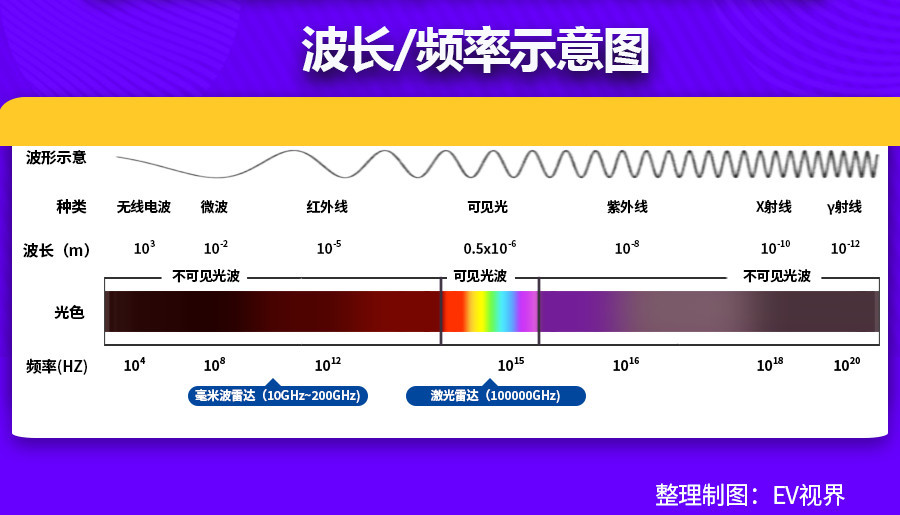

　　波長是指波在一個振動周期內傳播的距離，激光的波長越大，其繞射的能力就越強，對于遠處的不規則物體的識別就越清晰。目前在市面上所搭載的激光雷達波長分為905nm和1550 nm兩種。其中，波長為905nm的激光雷達采用硅基光電探測器為發射源，且具有成本較低和技術成熟的優勢。不過它也有缺點，就是905nm激光源對于人眼有一定傷害。雖然它屬于不可見光源，但是在一定的能量下，該波長的激光照射人類眼球時，會(huì )灼傷視網膜，所以在被用作激光雷達發射源時要降低功率，因此其抗天氣干擾能力卻偏弱，對雨霧的穿透力不足。

　　而1550 nm激光雷達采用銦鎵砷(InGaAs)近紅外探測器為發射源，它的激光遠離人眼吸收的可見光光譜，相比于905 nm激光,同等功率的1550 nm激光人眼安全性提高40倍，具有較高的安全性。因此完全可以全功率運行，在對于極端天氣環境有著較高的穿透性（1550nm的透過率為0.65，905nm的透過率僅為約0.51）。不過，它的缺點也很明顯，就是整體的價位要高于905nm激光雷達，并系統的體積尺寸也高于前者，因此無法安裝在車頭位置，只能安裝在車頂之上。

探測距離

　　激光雷達的測距與目標的反射率相關，反射率就是射到目標物的激光能夠被反射回來的比率，目標反射率越高，雷達能夠檢測到的有效回波就越多，所以能測量的距離越遠。所以在激光雷達產品的參數表中，200m 10%反射率的意思就是激光束在200m的距離中能夠識別最低10%光線反射率的物體（白紙），所以如果一家激光雷達廠商在發布產品的時候，只提最遠探測距離而不提小于10%的反射率，那絕對是不負責任的行為。

測距精度

　　這里是指探測距離的精確度，一般以厘米計，探測精度越高，3D景深刻畫的越準。

　　一般來說，激光雷達的距離探測原理有兩種，一種是三角測距法，另一個就是TOF測距法。

　　首先，三角測距法的原理是：當激光源發射出的激光信號以一定的入射角照射到了一個物體表面之后，產生了一個反射的現象。而反射出來的光斑經過了一個光學透鏡后成像在CCD傳感器上。而當要被測量的物體沿激光方向發生移動時，CCD上的光斑就會(huì )產生移動，并通過光斑移動距離來計算出被測物體與基線的距離值。所以，整體的測量需要由入射光、反射光構成一個三角形來算出目標物體與雷達的距離值、相對方位角度值。

　　而TOF測距法就是激光器在發射一個激光脈沖的同時，由計時器來記錄下發出的時間，回返光由接收器接收并距離下時間，兩個時間相減，得到“飛行時間”，再由光速計算出距離。

　　兩者雖然都是根據光的傳播來確定目標的距離，但三角雷達只有在近距離的時候其精度最高，如果探測遠距離目標后，隨著探測距離原來越遠，目標圖像在CCD傳感器上的位置差和角度也越來越小，當測量值超過某一距離后，CCD幾乎無法分辨，因此不適合遠距離測量。而TOF采用脈沖激光采樣，依賴飛行時間，時間精度并不會(huì )隨著長度增加而變化，同時TOF能?chē)栏窨刂埔晥?chǎng)以減少環境光的影響。相比三角測距法，TOF雷達可以測量的距離更遠，并且可以在長距離范圍內保持較高精度。

激光線束

　　在我們去了解激光雷達的時候，往往聽的最多參數就是這個款激光雷達是多少線束的，那么線束的多少與其關系究竟是什么呢？

　　一般來說，激光雷達分為單線和多線兩種，而多線還可以繼續細分4線、8線、16線、32線、64線、128線。其實，這里的線束所指的是激光雷達所發射出的激光信號，而單線激光雷達只能進行平行掃射探索而不能垂直掃射探索，因此雖然在掃描速度和分別率上有著不錯的表現，但由于無法測量物體的高度，因此在使用上有很大的局限性，因此只能用于伺服機器人上使用，也就是掃地機器人之上等。

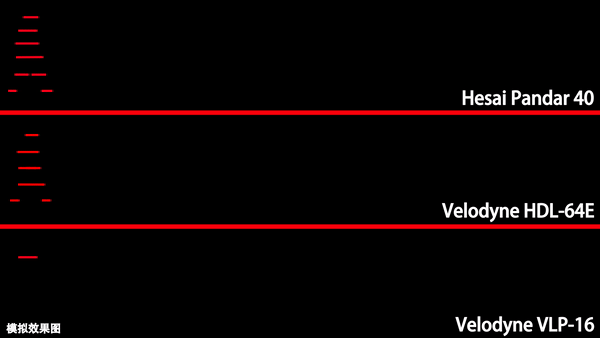

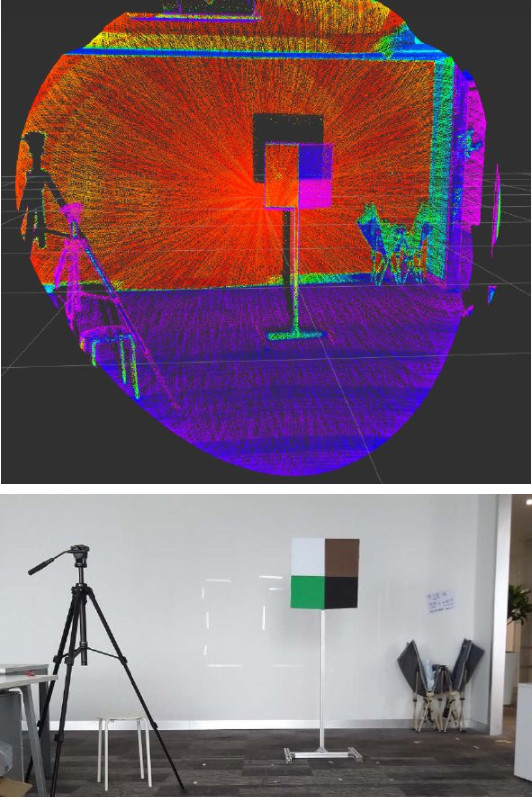

幾個品牌之間的50米外照射人身線束對比（圖片源于網絡(luò )）

　　多線激光雷達，顧名思義，它可以發射出多條激光信號，可以有效地測量出物體的高度輪廓等，并且線束越多，測量的出輪廓的精度就越高，當然，處理的數據量越大，對硬件要求也就越高，價格自然也就越貴。

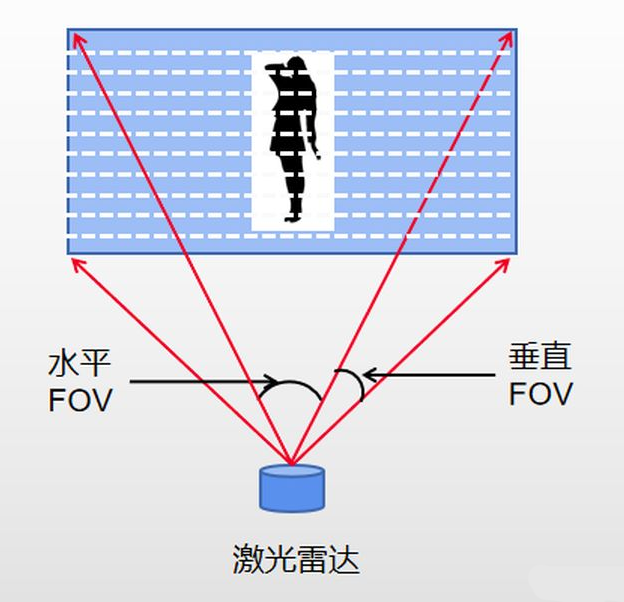

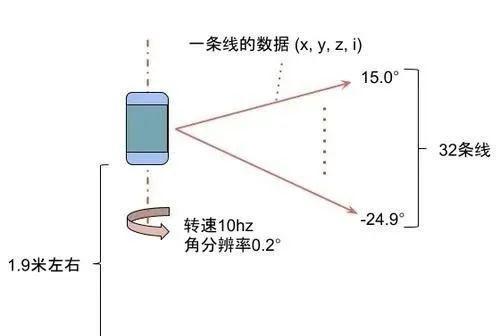

　　FOV(垂直+水平)這個指標如果用大白話說就是激光雷達的探索視野大小，我們常見的那種在車輛頭頂360度旋轉的激光雷達，它的水平FOV是360度。而固態激光雷達的水平FOV會(huì )小一些，其中120度已經算是大視角了，因此水平FOV越大，能夠探測的范圍越廣。而垂直的FOV一般在多線雷達上可以被體現，它所指的是最上面一束激光和最下面一束激光形成的夾角。而大部分的激光雷達的垂直FOV都會(huì )將視野偏下靠地面一些，度過水平為0度，那么上15度，向下25度，這樣垂直FOV就是40度。這樣做最大的原因就是可以讓雷達探測到更多的地面車輛和行人目標，以保證行駛中掃描的精確性。

角分辨率

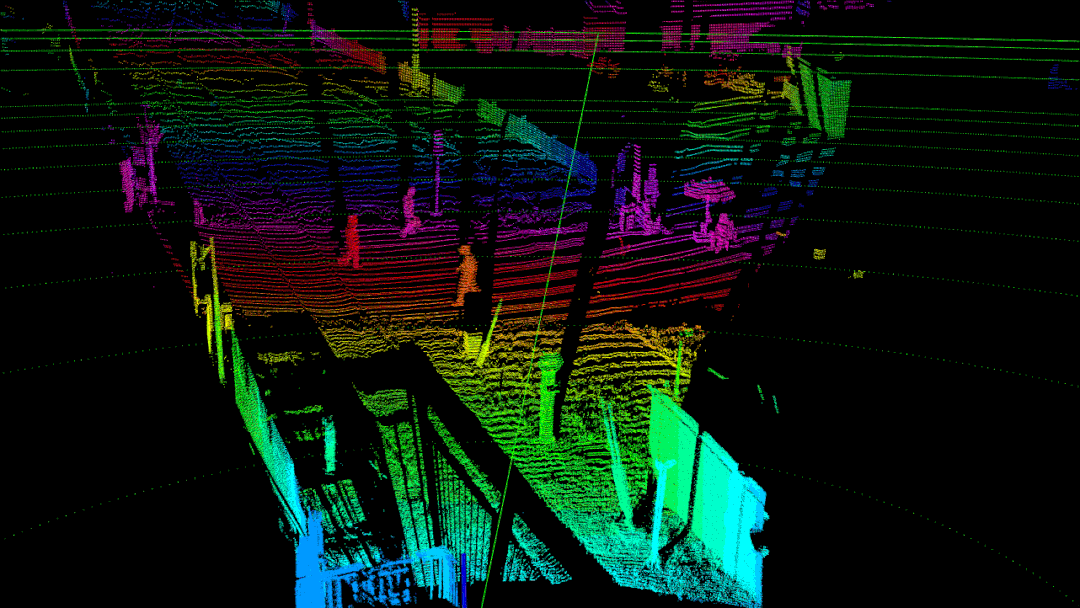

　　激光雷達輸出的圖像也被稱為“點云”圖像，相鄰兩個點之間的夾角就是角分辨率，一般來說角分辨率分為兩種，一個是垂直分辨率，另一個是水平分辨率。其中，水平方向上做到高分辨率其實不難，因為水平方向上是由電機帶動的，所以水平分辨率可以做得很高。一般可以做到0.01度級別。垂直分辨率是與發射器幾何大小相關，也與其排布有關系，就是相鄰兩個發射器間隔做得越小，垂直分辨率也就會(huì )越小，垂直分辨率為0.1~1度的級別。另外，由于激光雷達的采樣率是一定的，因此幀率越高，角分辨率越低；幀率越低，角分辨率越高。

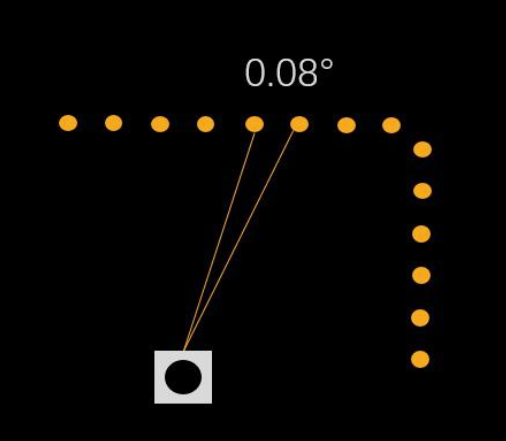

　　比如上圖的這款激光雷達的最小角分辨率0.08°對應的是幀率10Hz的條件下，當幀率設置為20Hz時，角分辨率自動變成0.16°。采樣率表示激光雷達每秒鐘進行有效采集的次數，可直觀理解為一秒內產生的點云數目。采樣率可以通過角分辨率和幀率計算：角分辨率0.08°時，每一幀的點云數目：360°/0.08°=4500；每秒10幀，則每秒的點云數目：4500×10=45000；所以PAVO的采樣率為45kHz。

出點數

　　這個就好理解了，它就是每秒激光雷達發射的激光點數。激光雷達的點數一般從幾萬點至幾十萬點每秒左右。比如，一個性能為64線，水平FOV是120°，水平分辨率在10Hz的掃描頻率下是0.2°的情況下，其換算等于：激光單次可以打出64點，掃描一次120°能打出64x120/0.2=38400，1秒掃描10次，一共有384000 pts/s。所以出點數越多，掃描的效果越好。

　　除了以上幾點，激光雷達還要注重的，就是對深色物體檢出率和對環境光抗干擾能力。

深色物體檢出率

　　在我們生活的這個世界中，萬物的顏色五彩斑斕，但這其中的深色物會(huì )吸收大部分的光能（如：被涂黑的自制太陽能熱水器），因此激光雷達的激光信號打在白色物體與深色物體的檢出率是截然不同的，何況現在生活中大部分的物體都是以深色為主，因此激光雷達對深色物體的檢出率非常重要。

　　目前，市場上所銷售的激光雷達都是以90%反光率的白紙（漫反射物體）作為測試參考基準，但對于深色數據的有效檢出也同樣是一個重要的性能指標。起碼正常情況下一款號稱有10米以上的激光雷達，至少能實現6米以上的深色物體的有效檢測才可以。

環境光抗干擾能力

　　除了對深色物體的探測外，環境光也會(huì )對激光雷達的探測產生影響，這其中就包括了太陽光或者室內的燈光等，它們都會(huì )對雷達傳感器產生影響而產生噪點，并且也會(huì )導致雷達的有效測量距離變短或者完全無法進行距離測量。所以能否區分環境光，這對激光雷達的調教與系統和算法有著很高的要求。

探知激光雷達的類別

　　以上說得只是激光雷達的工作方式，如果按照掃描方式的不同，它又可以分為旋轉機械式激光雷達、混合半固態雷達和全固態雷達。

機械式激光雷達

　　機械式激光雷達一般都采用了360度旋轉式掃描方式，可以對四周的環境進行物理旋轉3D掃描，以此形成全面的覆蓋形成點云。

　　不過它也有缺點，首先高頻的轉動和復雜的機械結構致使其平均的失效時間僅1000-3000小時，難以達到車規級設備最低13000小時的要求。并且機械式激光雷達的放置位置要放在車輛的最高點，所以不僅占地太高，還需對車輛的頂部進行加固改造，對車輛的重心安全帶來了影響，另外制約它最重要的一點就是——貴！八萬起，還必須是美刀。

純固態激光雷達

　　純固態激光雷達相比于前邊提到的機械式結構雷達而言，由于沒有了復雜的旋轉機構，因此在產品耐久度有巨大的提升，并且整體設備的體積大小也被有效的壓縮。目前市面上常見的固態雷達分為OPA光學相控陣和Flash閃光兩種。

OPA（Optical Phased Array）光學相控陣激光雷達

　　在提到這個形式的激光雷達前，我們先來了解一下什么叫相陣控。

　　在我們生活中最常見的例子就是水波。比如：在一個方形的池子中，兩處因震動而產生的兩處水波會(huì )在交匯的地方產生相互疊加現象。如果有的方向兩列波互相增強，有的方向則正好抵消，就可以輕易地控制水波的方向了。

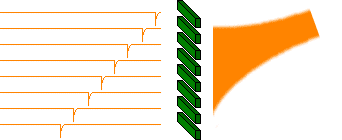

　　所以如果基于這個現象，將采用多個光源組成陣列，通過控制各光源發射的時間差，就能合成角度靈活，且精密可控的主光束，這就是相控陣的原理?，F實中，常見運用該原理的設備就是軍事上常用的相陣控雷達了。通過控制相控陣雷達平面陣列各個陣元的電流相位，利用相位差可以讓不同的位置的波源會(huì )產生干涉，從而指向特定的方向。往復控制相位差便可以實現掃描的效果。

　　常見的軍用相陣控雷達如美國安放在“阿利·伯克級”驅逐艦上的AN/SPY-1D“宙斯盾”相陣控雷達和我國052C導彈驅逐艦上配置的346“海之星”相陣控雷達。

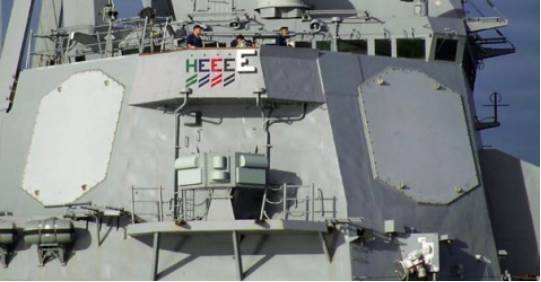

　　“阿利·伯克級”驅逐艦上的AN/SPY-1D“宙斯盾”相陣控雷達

　　我國052C導彈驅逐艦上配置的346“海之星”相陣控雷達

　　在激光雷達上，也同樣利用了相位差控制干涉讓激光“轉向”特定的角度，往復控制實現掃描效果，而這被稱之為光波導陣列。

　　光波導陣列通過加電方式來實現光束掃描，利用光波導電光效應，對波導芯層加載電壓，使每個波導芯層具有不同的附加折射率，波束得以在波導陣元輸出截面光場具有不同的附加相位差，相位差按一定規律分布可引起輸出光速的偏轉。通過相位差按照一定規律分布輸出，從而實現光束的掃描。

　　不過，這款雷達在數據上雖好，但是在工藝上有著極高的要求。首先，陣列單元尺寸必需不大于半個波長，因此每個器件尺寸僅500nm左右，對材料和工藝的要求都極為苛刻，因此成本也相應的居高不下，所以再市場的運用上不是很高。

Flash閃光激光雷達

　　Flash閃光激光雷達的原理是短時間向前方發射大面積覆蓋的激光，就好比連續打開的手電筒，通過高度靈敏的接收器實現對環境周?chē)鷪D像的繪制。Flash激光雷達的原理類似于拍照，但最終生成的數據包含了深度等3D數據，而它也是目前純固態激光雷達最主流的技術方案。

　　不過，由于是在短時間內發射大面積激光，因此在探測距離上有了一定限制，基本應在低速無人車之上。

混合固態雷達

　　如果將機械雷達與固態雷達的特點稍微結合一下的話，混合式固態雷達是一個不錯的選擇。因為該雷達在成本、體積等方面更容易得到控制。目前市面上常見的混合固態雷達為MEMS振鏡、轉鏡、棱鏡模式。

MEMS（Micro-Electro-Mechanical System）振鏡激光雷達

　　MEMS振鏡激光雷達是采用控制一個微小的鏡面扭轉角度來實現掃描，而激光發射器不會(huì )移動，那它具體的原理是什么呢？

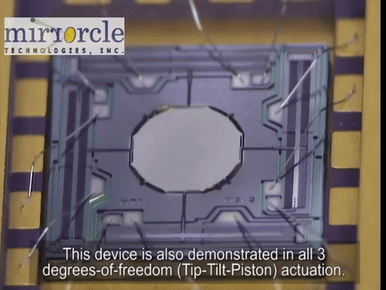

　　MEMS指微機電系統（Micro-Electro-Mechanical System），它可以被看做一個縮小的機械轉鏡。根據驅動分類，它可以分為電熱驅動、靜電驅動、電磁驅動和壓電驅動四種方式。并可以平動和扭轉（x、y兩個方向）兩種機械運動方式進行掃描，可以實現非常高的掃描頻率?，F在用于激光掃描投影的MEMS芯片掃描頻率可以達到40kHz，相當于一秒鐘掃描4萬次。另外，由于取消了馬達、多棱鏡等較為笨重的機械運動設備，毫米級尺寸的微振鏡大大減少了激光雷達的尺寸。

　　不過，雖然MEMS振鏡激光雷達有著耐久度高和成本低的優勢，但振鏡會(huì )受外界溫度、振動環境影響導致諧振頻率變化導致線束紊亂，最終導致成像歪曲等問題，并且MEMS振鏡激光雷達也會(huì )有信噪比低，有效距離短等問題。雖然增大鏡面尺寸可以有效增加MEMS激光雷達的精度，但最大偏轉角度也會(huì )因此受限，FOV視場角會(huì )更加受限，這對廠家的工藝與設計能力有著很高的要求。

轉鏡激光雷達

　　轉鏡激光雷達則是依靠一個圍繞中心旋轉的反射鏡來進行光折射掃描，它在功耗、散熱等方面有著不錯的優勢。

　　它的缺點也與MEMS振鏡一樣，存在信噪比低，和有效距離短，FOV視場角受限等問題。

棱鏡激光雷達

　　這種激光雷達的內部一般采用雙楔形棱鏡結構，其中激光在通過第個楔形棱鏡后發生一次偏轉，之后在通過第二個楔形棱鏡后再一次發生偏轉。只要控制兩面棱鏡的相對轉速便可以控制激光束的掃描形態。

　　值得注意的是，棱鏡激光雷達的掃描軌跡呈花瓣狀，并非我們常見的平行掃描軌跡。這樣的優點是只要掃描轉速控制得當，在同一位置長時間掃描幾平何以覆蓋整個區域，并且它不像傳統旋轉激光雷達一樣讓收發模塊在進行轉動，從而避免了類似傳統旋轉激光雷達的多次校準。

　　但棱鏡激光雷達最大的不足就是其FOV（視場角）較小，因此需要搭配多個棱鏡激光雷達來覆蓋視場補盲。

其它領域的激光雷達

　　激光雷達因擁有較高的識別率，分辨精度等優勢，因此除了測距功能外，還發展出激光跟蹤、激光測速、激光掃描成像等技術，并被廣泛運用到我們生活的周邊設施之上。

　　比如，我們常見的在3D打印里，就包含了激光雷達，其主要用來測量和監控打印物，以此來減小制作的誤差。而在我們生活的城市中，激光雷達會(huì )被運用到測速方面，其探測的距離相比傳統的測速雷達要更遠更精準。

　　在海洋探索與漁業資源中，激光雷達主要被運用在漁業資源調查和海洋生態環境監測兩方面。其中，業資源調查采用藍綠脈沖光作為激發光源，通過對激光回波信號的識別提取以獲得魚群分布區域和密度信息，結合偏振特征分析可對魚群種類進行識別。而海洋生態環境監測常采用海洋激光熒光雷達，通過對激光誘導目標物發射的熒光等光譜信號的探測分析以獲得海洋浮游生物及葉綠素等物質的種類和濃度分布信息。

　　除此之外，激光雷達還可以被運用在險情預報、醫學掃描、軍事偵測等方面，非常的廣泛。
