你有想過自己制造芯片嗎？按照自己設計制造的那種。
本文引用地址：http://dyxdggzs.com/article/202007/415320.htm可能有兩個障礙阻擋在你的面前——PDK和錢。
首先，你得從芯片制造廠拿到工藝設計套件（PDK）。

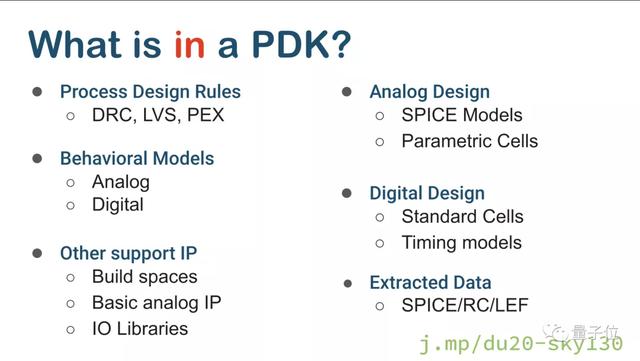

PDK就是一組包含芯片的設計規則、模擬模型、單元規格、數據的文件。這一步是將RTL文件轉換為實際制作的關鍵步驟。
你可以使用PDK進行設計，模擬，繪制和驗證設計，然后再將設計交還給代工廠生產芯片。
有了它，芯片制造就相當于成功一大半了。
而現在，谷歌的軟件工程師Tim Ansell宣布，將與SkyWater合作，將SkyWater PDK開源，這是第一個、可制造的、且開源的PDK了。
那就還有「費用」的問題。我們都知道，造芯很昂貴，即使是制造十多年前的130nm那種級別的芯片，也得花費幾千美元。
沒關系，谷歌也幫你搞定，他們將提供「完全免費」的芯片制造流程。
甚至工廠都不用找了，有谷歌和SkyWater幫你做！
SKY130工藝節點
作為有史以來第一個開源的PDK，究竟包含著哪些內容呢？

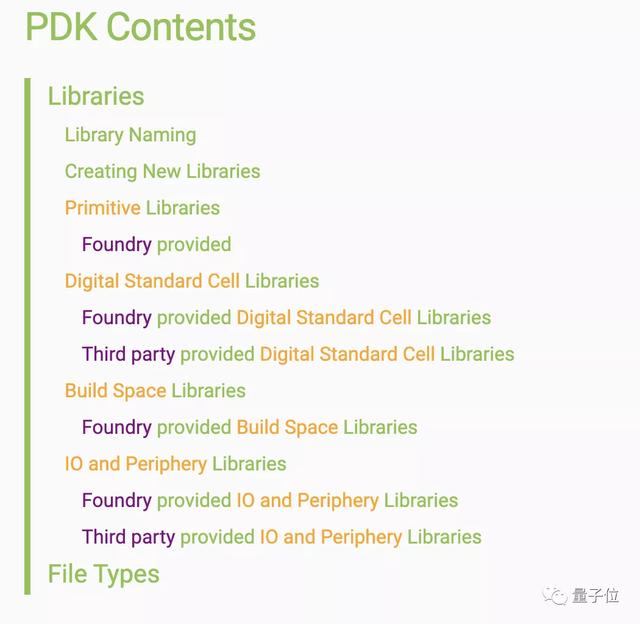

而目前可以得到的只有「Digital Standard Cells」，其余信息都將在之后公布。
1級本地互連；
5級金屬；
具有電感能力；
具有較高的片狀rho多晶硅電阻器；
可選的MiM電容器；
包括SONOS縮小的電池；
支持10V穩壓電源；
高壓漏極擴展NMOS和PMOS。
SKY130是一種成熟的180nm-130nm混合技術，最初由「賽普拉斯（Cypress）半導體公司」內部開發。之后Cypress被拆分為SkyWater 公司之后，為一般工業所用。
谷歌一下，芯片就搞定了
當然，既然免費，就沒有那么簡單。
首先，哪些人可以申請？
Anyone！大概最后會(huì )有40個團隊
不過你還需要滿足以下的要求：
1、芯片的設計工具必須是公開的、開源的，你將通過發送一個URL到相關的Git repo來提交你的作品。
2、芯片制程工藝水平只限在130nm，這在十幾年前可以是很厲害的制造技術了。

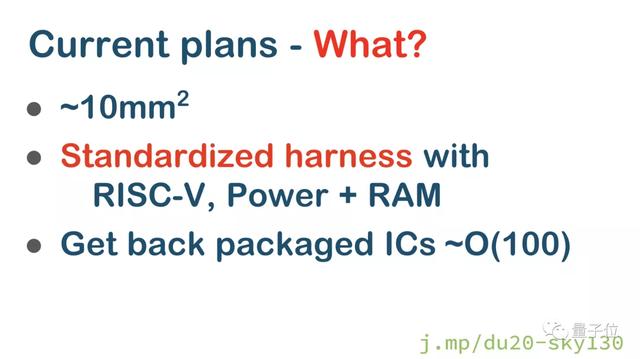

經過一輪篩選認定之后，順利的話，你可以獲得100個左右的流片，晶片模具面積是10m㎡。
谷歌預計在今年11月，為第一撥入選者進行「試生產」，之后在2021年初再生產一次，之后就進入常態化生產了。
而幫助生產的正是SkyWater這一家公司。
SkyWater是一家什么公司？
「SkyWater」在微電子行業也已經有了三十多年的歷史了，但是發展并不是那么的順風順水。
直到2017年，才正式從Cypress公司中剝離出來，成為一個獨立的公司。
而后者前不久正式被Infineon收購，使其一下子躋身全球十大芯片制造商，位列全球第八。

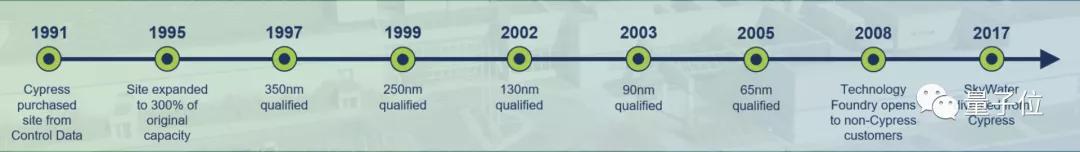

SkyWater 工廠最初由總部位于明尼蘇達州的 Control Data Corporation (CDC) 于 20 世紀 80 年代建立。
CDC 工廠于 1991 年被Cypress半導體公司收購，隨后跟著Cypress多次擴建和升級，于2017年正式拆分。
目前，SkyWater是美國最先進的、經 DMEA 認證的純技術代工企業，專門從事先進的創(chuàng )新工程服務和各種差異化集成電路 (IC) 的批量生產。
消息一出，就有網友表示：
一個開放的、可制造的PDK是RTL和芯片之間的巨大障礙，但這個障礙被谷歌這樣的科技企業移開了，其連帶效應是非凡的。推動半導體學科進步，又值得敬畏。
的確如此，谷歌此舉對半導體行業的影響，就像是之前將Android系統開源一樣，影響都將是非凡的。
怎么樣，你想不想制作一個芯片呢？
