1 緒論
電機控制器中功率電路硬件的主要組成部分是開關器件和驅動芯片，進行控制器設計時需對這兩種芯片進行選型，合理的選型關系到控制器能否正常工作，能否使電機達到理想出力，是一個很重要的環節，本文對開關器件（以MOSFET為例）和驅動芯片選型中的若干問題進行總結。
2 MOS管選型
2.1 選型參數簡述
MOS管是種電壓驅動型開關功率器件，一般對MOS選型時主要關注其耐壓值、耐流值、耐溫值、開關損耗等參數。表1-1列出了典型MOS管Datasheet中一些需要關注的參數及其意義。

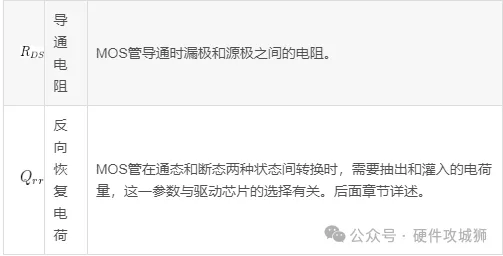

圖1-1 MOS管符號示意圖表1-1 MOS管主要參數及意義說明
2.2 MOS管原理簡述
再來說明一下MOS管Datasheet中比較重要的幾幅曲線圖，包括靜態輸出特性、溫度特性等。說明前要略講解一下MOS管的原理，這也是我做項目中一直比較模糊的點，只能說做項目的時候只會(huì )用MOS，對原理完全是一竅不通。項目做完后，認真研讀了科學出版社的《電力電子技術》一書，對MOS管的原理深入了解。
圖1-2 MOS管原理示意圖
上圖所示為MOS管原理示意圖，以NMOS為例，簡述一下MOS管的工作原理：柵極G通電后，P區電子被吸到柵極的金屬層部分，電子越來越多，將會(huì )在N區和P區之間形成一層電子密度極高的部分，這部分實際上已經從P區變成了N區，所以叫反型層，或稱為溝道。溝道形成以后，下方的N區和源極S下面的小N區就連在了一起，這樣從漏極D到源極S通電，電子可以自由移動，從而形成電流。MOS管的靜態輸出特性曲線如圖1-3所示：
圖1-3 MOS管靜態工作特性曲線
以英飛凌公司MOS管產品IRLB4030PBF為例，其靜態輸出特性曲線如圖1-4所示：
圖1-4 英飛凌IRLB4030PBF靜態輸出特性曲線基本和書上講的靜態輸出特性曲線是一致的，這個曲線分為三個區域，非飽和區（可變電阻區）、飽和區和截止區。按照常理，我們將MOS管用作一個開關器件，因此其正常應該工作在截止區和可變電阻區，當柵極電壓低于一個閾值時，不管在漏極D加多大電壓，MOS管不會(huì )有電流通過，而過了一個閾值之后，MOS管通過的電流隨著漏源電壓的增大而增大。其中異常的工作狀態就是飽和區，書上寫的是：
“當漏源電壓過大時，由于漏極電流在溝道上的壓降會(huì )抵消一部分柵極電壓，器件會(huì )出現溝道夾斷的現象，一旦溝道夾斷，漏極電流會(huì )被限制而不能進一步上升?！?/span>
這段話在圖中倒是被詮釋的很清楚，在任意一個柵極開通電壓下，如果漏源電壓過大，可以看到電流增大到一定極限后，再增加的非常緩慢，甚至有變平的趨勢。溝道夾斷我用通俗一點的方式理解是這樣的：還是從1-2原理圖中來解釋?zhuān)?span style="margin: 0px; padding: 0px; outline: none; max-width: 100%; -webkit-tap-highlight-color: rgba(0, 0, 0, 0); font-weight: bolder; border-width: 0px; border-style: initial; border-color: initial; vertical-align: baseline; box-sizing: border-box !important; overflow-wrap: break-word !important;">如果Ｄ端電壓過大，它對電子的吸力也越來越大，如果漏極D施加的電壓遠大于柵極S施加的電壓，溝道中的電子會(huì )逐漸被向Ｄ極吸，到一個極限狀態，那就是溝道夾斷。
如果對上述的原理理解的比較清楚，那么我覺得自然而然會(huì )出現一個疑問，溝道都夾斷了，MOS管漏源極之間為什么還會(huì )有電流呢？
解答這個問題的關鍵在于理解溝道夾斷的這個區域的狀態到底是怎樣的。我們可以看出，MOS的本質就是PN結的疊加，溝道夾斷這個區域內的電子和空穴已經都被吸走了，形成了空間電荷區，但是由于離子是不會(huì )移動的，因此空間電荷區內部有很強的電場，這個電場的方向是N區到P區，也可以看作是漏極D到源極S，所以此時當小N+區內的電子移動到靠近溝道夾斷區的邊緣時，就會(huì )立刻被空間電荷區的電場俘獲，瞬間被掃到漏極一端形成電流，這就是溝道夾斷后還有漏源電流的原因，但是因為夾斷區周?chē)碾娮用芏确浅Ｐ?，因此雖然有電流，但是這個電流不會(huì )再進一步增加，也就是達到了飽和狀態。
再說回選型，這個靜態特性曲線也是選型中非常重要的一個參考，要保證驅動芯片能夠讓MOS管工作在開關狀態。
3 驅動芯片選型
驅動芯片的存在主要是為了開通MOS管，為了提供MOS管開通所需要的電壓，需要自舉升壓電路，驅動芯片的意義正是自舉升壓相關的一些電路。以英飛凌高邊驅動芯片IR2101S為例進行一些說明， 圖2-1為IR2101SDatasheet，驅動芯片與MOS管的連接方式如圖2-2所示：
圖2-1 英飛凌IR2101S驅動芯片
圖2-2 驅動芯片與MOS管連接方式
可以看出，驅動芯片簡單而言就是把單片機產生的PWM波形進行放大輸入到MOS管的柵極G，從而達到開通關斷MOS管的目的。表2-1列出了驅動芯片選型時需要關注的主要參數：
對于拉灌電流能力這一參數需要進一步解釋?zhuān)瑥牡刃用嫔现v，MOS管的各極之間都存在寄生電容，MOS開通的過程就是對極間電容充電的過程，如圖2-3所示為MOS管極間電容的示意圖，所謂灌電流就是將電流灌進G極使得MOS開通，拉電流就是將電荷從G極抽出使得MOS關斷，拉灌電流的力度決定了MOS開通的程度。
圖2-3 MOS管極間電容示意圖
對驅動芯片進行選型時， 需要格外注意將驅動芯片拉灌電流能力值與MOS管的參數相匹配，如果不匹配將會(huì )出現俗稱為“帶不動”的情況。那么這一值具體應該怎么匹配呢？還是以IRLB4030和IR2101S為例進行計算：
這之中用到了MOS管的反向恢復電荷
，IRLB4030的恢復電荷在125攝氏度時為130nC，我們取為150nC，假設電機控制PWM波的頻率為10KHz，即周期為100us，假設PWM電壓從零到最大值的階躍時間為1us，那么MOS管需要的電流值為：
那也就是說驅動芯片拉灌電流值應該至少達到150mA才能帶的動IRLB4030，IR2101S的拉灌電流值在130mA到270mA之間，基本符合條件，因此這兩款驅動芯片和MOS管的匹配使用是合理的。來源：電控知識搬運工
