基于汽車SENT接口且帶冷結補償的熱電偶溫度傳感器
加入技術交流群

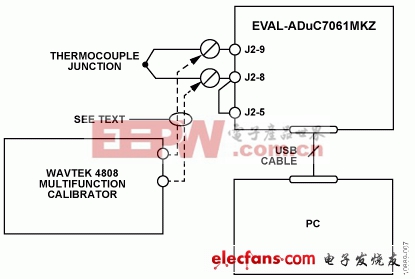

圖7. 用于在整個熱電偶輸出電壓范圍內校準和測試電路的設置
使用Wavetek 4808多功能校準儀來充分評估誤差，如圖3和圖4所示。這種模式下，校準儀代替熱電偶作為電壓源，如圖7所示。為了評估T型熱電偶的整個范圍，利用校準儀設置T型熱電偶?200°C至+350°C的正負溫度范圍之間52個點的等效熱電偶電壓（T型熱電偶請參見ITS-90表）。
為了評估查找算法的精度，將?200°C至+350°C溫度范圍內每隔+1°C的溫度所對應的551個電壓讀數傳遞到溫度計算函數中。針對線性方法和分段線性逼近法計算得到誤差，如圖3和圖4所示。
RTD測量測試
為了評估RTD電路和線性化源代碼，以精確的可調電阻源代替了電路板上的RTD。所用的儀器是1433-Z十進制電阻。測試的RTD值范圍是90Ω到140Ω，代表?25°C到+114°C的RTD溫度范圍。
圖8顯示了RTD測試的誤差結果，圖9則顯示了設置電路。

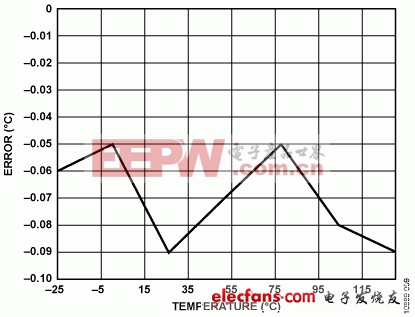

圖8. 使用分段線性代碼和ADC0測量結果進行RTD測量時的°C誤差

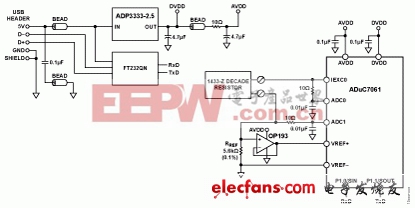

圖9. 用于校準和測試?25°C至+114°C范圍內RTD輸出電壓的測試設置
