基于汽車SENT接口且帶冷結補償的熱電偶溫度傳感器

如果微控制器上需要更多GPIO引腳，則可選擇采用48引腳LFCSP或48引腳LQFP封裝的ADuC7060。請注意，ADuC7060/ADuC7061可通過標準JTAG接口進行編程或調試。

使用外部基準電阻作為RTD測量的基準源時，建議以單位增益模式使用運算放大器來對VREF+引腳的輸入進行緩沖。這是為了確保進入VREF+引腳的輸入泄漏電流不會(huì )有損于測量精度。圖9中的OP193就是針對此目的。圖1顯示了額定工作溫度范圍為?40°C至+150°C的AD8628。

對于更寬的溫度范圍，可以使用不同的熱電偶，例如J型熱電偶。為使冷結補償誤差最小，可以讓一個熱敏電阻與實際的冷結接觸，而不是將其放在PCB上。

針對冷結溫度測量，可以用一個外部數字溫度傳感器來代替RTD和外部基準電阻。例如，ADT7311可以通過I2C接口連接到ADuC7060/ADuC7061。

電路評估與測試

SENT接口測試

評估SENT接口輸出時，利用數字示波器和邏輯分析儀。測試時間僅為1個SENT時鐘周期（100μs），這是SENT標準允許的最大值。這項實施方案的限制因素包括以下幾點：

定時器FIQ中斷延遲的變化。ARM7的中斷延遲最高可達45個CPU時鐘。CPU時鐘頻率為10.24 MHz時，此延遲最高可達4.4μs。最小值為5個CPU時鐘（0.5μs）。當ARM7內核正在執行LDMIA或STMIA（從存儲器加載或向其中存儲多個值）時，延遲狀況最差。選擇“Split Load and StoreMultiple（獨立加載和存儲多項）”編譯器選項即可最大限度地避免此問題，具體方法見圖5。

ADuC7060/ ADuC7061 上的10.24 MHz振蕩器在最差情況下的精度為±3%，工作溫度范圍為?40°C至+125°C。

圖5. 選擇“Split Load and Store Multiple（獨立加載和存儲多項_”選項

盡管存在這些限制，但選擇1個SENT時鐘周期（100μs）時，這種實施方案仍完全符合SENT規范的±20%時序精度要求。

圖1中的SENT輸出上考慮到了EMC濾波器。為此濾波器選擇值（R1、C1、C2），以滿足目標發射器輸出波形，如圖6所示，從而降低因SENT輸出而造成的EMC輻射。

這里只對此濾波器做了有限測試；因此，忽略了該輸出濾波器的電阻和電容值，如圖1所示（R1、C1和C2）。

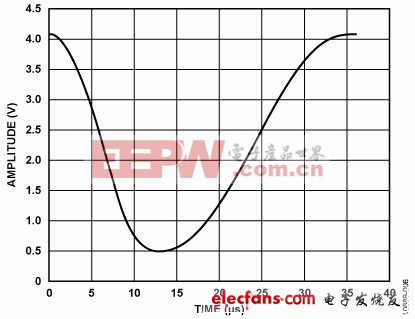

圖6. SENT整形波形發射器輸出示例

為了進一步測試和評估該電路，這里單獨評估了熱電偶測量和RTD測量。

熱電偶測量測試
