半導體行業在摩爾定律的“魔咒”下已經狂奔了50多年，隨著半導體工藝的特征尺寸日益逼近理論極限，摩爾定律對半導體行業的加速度已經明顯放緩。除了進一步發展在摩爾定律下的制造工藝外，尋找硅（Si）以外新一代的半導體材料，也就成了一個重要方向。在這個過程中，氮化鎵（GaN）近年來作為一個高頻詞匯，進入了人們的視野。
本文引用地址：http://dyxdggzs.com/article/202003/411238.htmGaN是一種新型的半導體材料，中文名為氮化鎵，英文名稱是 Gallium nitride。它是氮和鎵的化合物，是一種直接能隙（Direct Bandgap）的半導體，也是一種寬禁帶半導體材料。與碳化硅（SiC）一起被成為“第三代半導體材料”，而第三代半導體材料正憑借其優越的性能和巨大的市場前景，成為全球半導體市場爭奪的焦點。
為什么GaN技術得到了發展？
與GaN相比，實際上同為第三代半導體材料的SiC的應用研究起步更早，而之所以GaN近年來更為搶眼，主要的原因有兩點：第一，GaN在降低成本方面顯示出了更強的潛力，目前主流的GaN技術廠商都在研發以Si為襯底的GaN的器件，以替代昂貴的SiC襯底；第二，由于GaN器件是個平面器件，與現有的Si半導體工藝兼容性強，這使其更容易與其他半導體器件集成。
氮化鎵（GaN）具有更高的擊穿電壓(使用GaN時大于200V)，能夠承受高的輸入/輸出錯配(通常>15：1VSWR)，具有更高的結溫，平均無故障時間為一百萬個小時。此外，它還具有熱導率高、耐高溫、抗輻射、耐酸堿、高強度和高硬度等特性。
相較于傳統的硅基半導體，GaN能夠提供顯著的優勢來支持功率應用，這些優勢包括在更高功率獲取更大的節能效益，以致寄生功耗大幅降低；GaN材料也容許更多精簡元件的設計以支持更小的尺寸外觀。這與半導體行業一貫的“調性”是吻合的。

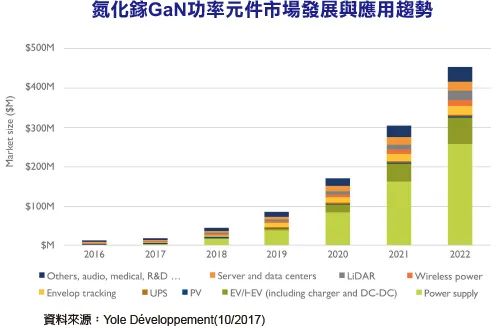

圖片來源：ON Semiconductor根據Gartner繪制的GaN技術成熟度曲線，GaN目前處于技術成熟度曲線的第二個攀升階段，也就是說它的熱潮時間段已經過去，走出了泡沫化的低谷期，已經進入了穩步爬升的光明期，現在正是GaN產品和技術發展的良機。GaN首先從上世紀90年代開始在LED領域大放異彩，自20世紀初以來，GaN功率器件已經逐步商業化。2010年，第一個GaN功率器件由IR投入市場，自商用功率GaN器件首次發布以來，越來越多的企業進入該產業鏈。在功率器件中，相對于Si器件，GaN功率器件的性能具有明顯優勢。首先，其轉換效率很高，GaN的禁帶寬度是硅的三倍，臨界擊穿電場是硅的十倍，因此同樣額定電壓的GaN功率器件的導通電阻比硅器件低1000倍左右，大大降低了開關的導通損耗。另外，GaN功率器件工作頻率很高，比硅器件高20倍左右。由于GaN可以工作在高頻段，因此可以使得整個電路的開關工作頻率從原來的50~60kHz，提高到200~500kHz及以上。工作頻率高了后，就可以大幅縮小變壓器等器件的體積，從而提高了產品的功率密度，讓產品的體積可以做得更小，效率做得更高。同時，因為效率提高了，散熱也更好處理，有些產品甚至都不需要加散熱片了。這些給GaN功率器件的發展創(chuàng )造了條件。相比硅在高于1200V的高電壓、大功率具有優勢，GaN制的產品更適合40～1200V的應用，特別是在600V/3KW能發揮最大優勢，600/650V等級的GaN晶體管現在已經廣泛使用。因此，在伺服器、馬達驅動、UPS等領域，GaN可以挑戰傳統MOSFET或IGBT的地位。2016年氮化鎵(GaN)功率元件產業規模約為1200萬美元，研究機構Yole Développemen研究顯示預計到2022年該市場將成長到4.6億美元，年復合成長率高達79%。
擁有GaN功率器件或輔助元器件業務的公司幾乎都享受著銷售業績每月增長的“甜蜜”，包括GaN Systems、Navitas Semiconductor、Texas Instruments（德州儀器）、Panasonic（松下）和On Semiconductor（安森美）等公司。
雖然GaN有著許多優勢，但因為產品價格偏高，這是現在消費性電子產品未大量采用的主因。反而在衛星、軍事這類對價格敏感度低的產業，GaN零組件對其有極大的吸引力。若未來成本能再大幅下降，市場需求就會(huì )爆發。GaN在電源管理、發電和功率輸出方面具有明顯的技術優勢。在600伏特左右電壓下，其在芯片面積、電路效率和開關頻率方面明顯優于硅，這使電源產品更為輕薄、高效。并且，GaN充電器體積小、功率高、支持PD協議，有望在未來統一筆電和手機的充電器市場，市場前景廣闊。Yole預計2024年GaN電源市場產值將超過3.5億美元，年復合成長率達85%，當中，GaN快充是推動產業高成長的主要力量。隨著GaN技術獲得突破，成本得到控制，除了射頻微波領域，它還被廣泛應用到了消費類電子等領域，其中快速充電器便是一例。采用了GaN功率器件的充電器最直觀的感受就是體積小、重量輕，在發熱量、效率轉換上相比普通充電器也有更大的優勢，大大的提升了用戶的使用體驗。2018年10月，ANKER發布了全球首款USB PD GaN充電器PowerPort Atom PD1，和蘋果5W充電器差不多的體積卻能輸出高達27W的功率，吸足眼球。隨后，除了專門生產充電頭的廠商，不少消費電子廠商也盯上了GaN充電技術。去年10月發布的OPPO Reno Ace中，就標配了一個GaN充電器，可以實現65W的超級閃充，成為全球首款標配GaN充電器的手機。上個月，在小米新品發布會(huì )上，小米也推出了一款體積小巧的充電器，采用了來自Navitas的NV6115和NV6117 GaNFast功率IC，體積為56.3x30.8x30.8mm，官方表示是標準適配器尺寸的一半，也就是小米GaN充電器Type-C 65W —— 再次讓GaN材料在充電器上的應用引發了消費電子行業的關注。就整個消費電子行業的情況來看，GaN已經在全球主流的消費電子廠商中得到了關注和投入，GaN也正在伴隨充電器快速爆發。今年一月，在美國舉辦的CES展會(huì )上，參展的GaN充電器已經多達66款，其中涵蓋了18W、30W、65W、100W等多個功率以及全新品類超級擴展塢，滿足手機、平板、筆電的全方位充電需求。綜合性能和成本兩個方面，GaN也有望在未來成為消費電子領域快充器件的主流選擇。隨著用戶對充電器通用性、便攜性的需求提高，未來GaN快充市場規模將快速上升，預計2020年全球GaN充電器市場規模為23億元，2025年將快速上升至638億元，5年復合年均增長率高達94％。值得一提的是，在這樣的市場趨勢下，一些重要的半導體行業也大舉切入到GaN市場。GaN不僅僅只在充電器領域，憑借GaN的功率性能、頻率性能以及優秀散熱性能，它還可用于5G基站、自動駕駛、軍用雷達等眾多功率和頻率有較高要求的場。但在手機領域，GaN之所以越來越出名，絕不僅僅是因為快充，而是5G時代的到來。5G將帶來半導體材料革命性的變化，隨著通訊頻段向高頻遷移，因此基站及通信設備對射頻器件高頻性能的要求也在不斷提高。不僅如此，5G所需要的多重載波聚合以及基站的功率放大器，GaN都可以占據一席之地，通吃5G的上下游產業鏈。在此背景下，GaN的優勢將逐步凸顯，使得GaN成為5G的關鍵技術。隨著今年5G手機的大規模推出和各國5G基站的鋪設，和現有的硅、砷化鎵的解決方案比起來，GaN則能提供更好的功率以及能耗比，也更能適用于5G時代的需求。· 在5G的關鍵技術Massive MIMO應用中，基站收發信機上使用大數量（如32/64等）的陣列天線實現更大的無線數據流量和連接可靠性，這種架構需要相應的射頻收發單元陣列配套。因此射頻器件的數量將大為增加，器件的尺寸大小很關鍵，利用GaN的尺寸小、效率高和功率密度大的特點可實現高集化的解決方案，如模塊化射頻前端器件。· 除了基站射頻收發單元陳列中所需的射頻器件數量大為增加，基站密度和基站數量也會(huì )大為增加，因此相比3G、4G時代，5G時代的射頻器件將會(huì )以幾十倍、甚至上百倍的數量增加，因此成本的控制非常關鍵，而硅基氮化鎵在成本上具有巨大的優勢，隨著硅基氮化鎵技術的成熟，它能以最大的性?xún)r(jià)比優勢取得市場的突破。同時在5G毫米波應用上，GaN的高功率密度特性在實現相同覆蓋條件及用戶追蹤功能下，可有效減少收發通道數及整體方案的尺寸，實現性能成本的最優化組合。讓人感到興奮并可瞥見未來的自動駕駛，也是GaN的應用領域。如果您仔細看，您會(huì )看到在車頂上安裝了用作車輛的“眼睛”的激光雷達（LiDAR）系統。LiDAR器件快速發射出控制光束，以及紀錄光束從一個物體上反射回來到傳感器的時間，并且可以確定這個物體的方向，從而制成在車輛四周的三維360度全景。激光光束的發射速度越快，LiDAR系統識別物體的能力或場景的分辨率將會(huì )更高。GaN技術在LiDAR系統中發揮非常重要的作用，相較MOSFET器件而言，開關速度快十倍，使得LiDAR系統具備優越的解像度及更快速反應時間等優勢，由于可實現優越的開關轉換，因此可推動更高準確性。這些性能推動全新及更廣闊的LiDAR應用領域的出現包括支持電玩應用的偵測實時動作、以手勢驅動指令的計算機及自動駕駛汽車等應用。GaN在國防工業中的應用前景也很廣闊，美國的大型國防合約商雷神公司宣布將開始在新生產的Guidance Enhanced Missile-TBM（GEM-T）攔截器中使用GaN計算機芯片，以取代目前在導彈發射器中使用的行波管（TWT），希望通過使用GaN芯片升級GEM-T的發射器，提高攔截器的可靠性和效率。此外，在新生產導彈中過渡到GaN意味著發射器不需要在攔截器的使用壽命期間更換。雷神公司的GEM-T導彈是美國陸軍愛國者空中和導彈防御系統的支柱，于對付飛機和戰術彈道導彈和巡航導彈。發射器將導彈與地面系統連接起來，使其能夠在飛行過程中控制武器，GEM-T中的GaN發射器使用固態而不是傳統的行波管設計。新發射器具有與舊發射器相同的外形和功能，不需要額外的冷卻，并且可以在通電幾秒鐘內運行。這意味著采用新型GaN發射器的GEM-T將能夠繼續在最苛刻的條件下運行。這種發射器技術也可能會(huì )在其他導彈上看到其他測試。美國陸軍表示有興趣用這些類型的發射器取代整個庫存，在GEM-T計劃中采用這些發射器能夠將修復成本降低36％。最后我們來看看，現在什么是氮化鎵（GaN）器件發展道路上的“攔路虎”呢？影響最大的就是：價格?；仡櫱皟纱雽w的演進發展過程，任何一代半導體技術從實驗室走向市場，都面臨商用化的挑戰。目前GaN也處于這一階段，成本將會(huì )隨著市場需求量加速、大規模生產、工藝制程革新等，而走向平民化，而最終的市場也將會(huì )取代傳統的硅基功率器件。隨著第三代半導體的普及臨近，也讓我們有幸見證這一刻的到來。
