因為興趣，業余時間把玩下手邊的imax6ul開發板。Linux內核集成了spidev驅動，
提供了SPI設備的用戶空間API。支持用于半雙工通信的read和write訪問接口以及用于
全雙工通信和I/O配置的ioctl接口。使用時，只需將SPI從設備的compatible屬性值添加
到spidev區動的spidev dt ids[]數組中，即可將該SPI從設備創(chuàng )建為spidev設備。
如果不想編寫單獨的spi設備驅動，那么使用linux內核提供的通用spidev設備驅動就夠了，
它提供統一的字符設備操作，那么只需要在應用層讀寫和控制即可。
spidev驅動
spidev是一個Linux內核驅動，用于與SPI（串行外設接口）設備進行通信。SPI是一種全雙工、
同步的串行通信協議，常用于連接微控制器和外部設備。spidev驅動允許用戶空間程序通過
Linux的設備文件接口與SPI設備進行通信。用戶可以通過打開和讀寫設備文件來發送和
接收SPI數據。spidev驅動提供了一組控制IO口和SPI參數的ioctl命令。
同時Linux內核也集成了SPI測試工具spidev test，用于在用戶態對spidev動功能進行測試
和驗證。
spidev設備驅動源碼位置在：linux-imx-4.1.15driversspispidev.c
驅動框架框圖：
除了使用spidev驅動外，當然也可以自己編寫SPI驅動。
使用現有的spidev驅動可以簡化開發過程，因為它提供了一組用戶空間接口，
可以直接在應用程序中使用標準的文件操作函數（如open、read、write和ioctl）
來操作SPI設備。這種方式適用于大多數應用場景，特別是對于簡單的SPI設備操作，
可以快速實現功能。
如果使用自己編寫的SPI驅動也可以，也不算麻煩，需要在內核中實現SPI子系統，
包括SPI控制器驅動和SPI設備驅動，最后根據需要實現個如字符型設備驅動操作接口，
供上層應用使用即可。
應用層使用步驟
用戶應用層使用spidev驅動的步驟如下：
1. 打開SPI設備文件：用戶可以通過打開/dev/spidevX.Y文件來訪問SPI設備，
其中X是SPI控制器的編號，Y是SPI設備的編號。
2. 配置SPI參數：用戶可以使用ioctl命令SPI_IOC_WR_MODE、
SPI_IOC_WR_BITS_PER_WORD和SPI_IOC_WR_MAX_SPEED_HZ來設置SPI模式
、數據位數和時鐘速度等參數。
3. 發送和接收數據：用戶可以使用read和write系統調用來發送和接收SPI數據。
寫入的數據將被傳輸到SPI設備，而從設備讀取的數據將被存儲在用戶提供的緩沖區中。
4. 關閉SPI設備文件：當不再需要與SPI設備通信時，用戶應該關閉SPI設備文件。
總結起來，spidev驅動提供了一種簡單而靈活的方式來與SPI設備進行通信，
使得用戶可以輕松地在Linux系統上開發和控制SPI設備。
內核配置
在生成的config文件中可以看到以下配置生效了。我的是在imx6ul開發板的imx_v7_defconfig的linux內核配置文件中。
CONFIG_SPI=y CONFIG_SPI_GPIO=y CONFIG_SPI_IMX=y CONFIG_SPI_SPIDEV=y編寫設備樹
&ecspi3 {
fsl,spi-num-chipselects = <2>;/*cs管腳數配置*/
cs-gpios = <0>,<&gpio1 20 GPIO_ACTIVE_LOW>;/*cs管腳配置*/
pinctrl-names = "default";
pinctrl-0 = <&pinctrl_ecspi3>;
status = "okay";/* status屬性值為"okay" 表示該節點使能*/
spidev: icm20608@0 {
compatible = "alientek,icm20608";
spi-max-frequency = <8000000>;
reg = <0>;/*spi設備是沒有設備地址的, 這里是指使用spi控制器的cs-gpios里的第幾個片選io */
};
oled: oledsh1106@1 {
compatible = "yang,oledsh1106";/*重要，會(huì )匹配spidev.c中指定的compatible*/
spi-cpol;/*配置spi信號模式*/
spi-cpha;
spi-max-frequency = < 8000000 >;/* 指定spi設備的最大工作時鐘 */
reg = <1>;
};
};以上需要注意的是：如果該spi接口下掛載有多個從設備，
需要設置fsl,spi-num-chipselects = <2>;默認該值為1。還有需要注意的地方是，
cs-gpios 片選信號需要配置對應的個數。以上的為配置了兩路片選GPIO管腳，
第一個默認的，第二個是指定的。如果僅有一個從設備，可以配置cs-gpio就行了。
注意cs-gpio和cs-gpios的區別，帶s的標識可以有多個。
如果忽略cs管腳數配置，則會(huì )出現以下錯誤:
需要設置fsl,spi-num-chipselects = <2>;
注意上面的compatible 屬性，在新版linux內核，可以寫任意的字符串，
最好不再寫”spidev”，老版的是要寫成”spidev”。
給出的理由是： spidev should never be referenced in DT without a specific
compatible string, it is a Linux implementation thing rather than a description
of the hardware。
此外還有一些額外配置，以下為自定義屬性，用于指定工作時序方式及其它功能設置等。
如CPOL需要設1, 則只需在spi設備節點里加上"spi-cpol"屬性即可; CPOL設0，
則不寫"spi-cpol"屬性即可 。
buswidth = <8>; /* 傳輸以8位為單位 */ mode = <0>; /* 使用第幾種工作時序(CPOL, CPHA) */ /*但在現用的內核源碼里發現, spi設備的工作時序并不是用mode屬性值來指定的*/ /* 如CPOL需要設1, 則只需在spi設備節點里加上"spi-cpol"屬性即可;
CPOL設0，則不寫"spi-cpol"屬性即可 */ /* CPHA設1時，則在設備節點里加上"spi-cpha"屬性即可 */
pinctrl的配置
pinctrl_ecspi3: ecspi3grp {
fsl,pins = <
MX6UL_PAD_UART2_RTS_B__ECSPI3_MISO 0x100b1 /* MISO*/
MX6UL_PAD_UART2_CTS_B__ECSPI3_MOSI 0x100b1 /* MOSI*/
MX6UL_PAD_UART2_RX_DATA__ECSPI3_SCLK 0x100b1 /* CLK*/
MX6UL_PAD_UART2_TX_DATA__GPIO1_IO20 0x100b0 /* CS*/
>;
};編譯內核和設備樹#加載環境 source /opt/fsl-imx-x11/4.1.15-2.1.0/environment-setup-cortexa7hf-neon-poky-linux-gnueabi #編譯內核 make zImage -j16 #編譯指定的設備樹 make imx6ull-14x14-nand-4.3-480x272-c.dtb修改spidev驅動
/* The main reason to have this class is to make mdev/udev create the
* /dev/spidevB.C character device nodes exposing our userspace API.
* It also simplifies memory management.
*/
static struct class *spidev_class;
//#ifdef CONFIG_OF
static const struct of_device_id spidev_dt_ids[] = {
{ .compatible = "rohm,dh2228fv" },
{ .compatible = "yang,oledsh1106" },
{},
};
MODULE_DEVICE_TABLE(of, spidev_dt_ids);
//#endif內核編譯成功后，更新內核和設備樹文件。啟動設備后，在/sys/class/spidev下可以確認spidev枚舉出了多少個spi設備。
開源測試工具
spidev驅動有現成的測試工具。其中一個常用的測試工具是spi_test，
它是spidev驅動自帶的測試工具，可以用于測試和調試SPI設備。
spi_test可以通過命令行參數設置SPI設備的各種參數，如設備文件、
傳輸速率、字節順序等。使用spi_test可以發送和接收SPI數據，
以驗證spidev驅動的功能和性能。
在源碼linux-imx-4.1.15-2.1.0-v2.7\Documentation\spi路徑下，
有兩個測試工具的源碼文件，spidev_fdx.c和spidev_test.c文件。
可以直接交叉編譯為可執行文件使用。
這些工具都基于spidev通用設備驅動以及對應的ioctl命令實現，
可以方便的用來對spi的通用型驅動來進行測試。
編譯方法
#加載環境 source /opt/fsl-imx-x11/4.1.15-2.1.0/ environment-setup-cortexa7hf-neon-poky-linux-gnueabi #編譯 $(CC) spidev_fdx.c -o spidev_fdx $(CC) spidev_test.c -o spidev_test回環測試

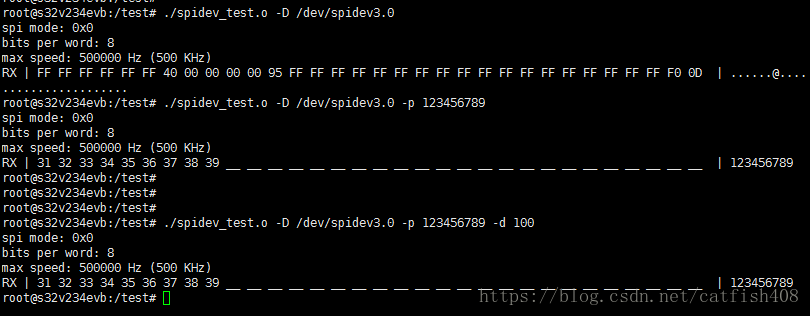

如，在/dev/spidev2.0上發送"string_to_send"字符串，顯示發送和接收的數據：
./spidev_test -D /dev/spidev2.0 -v -p string_to_send
如果要發送32位/16位的數據，則需要先生成二進制文件，如生成32字節的隨機數據：
dd if=/dev/urandom of=test_data bs=16 count=2
用hexdump來查看這個二進制文件：
hexdump -v test_data -C
00000000 74 6a 59 3e 1e 81 73 fb 5a 3f 94 c7 d8 20 ca e9 |tjY>..s.Z?... ..|
00000010 24 2e a5 68 75 ab f7 12 af e6 c1 3d e2 d8 9a ba |$..hu......=....|
00000020
發送：
./spidev_test -D /dev/spidev2.0 -b 32 -v -i test_data————————————————
最后，輸出結果與輸入相同即為正確。
結語
