實時Linux內核（PREEMPT_RT）的編譯安裝以及測試
加入技術交流群
1.什么是實時性操作系統？
https://blog.csdn.net/ywx123_/article/details/53861274
實時性是指調度的時候，任務響應時間。windows一般是15ms，最大的問題是不能保證。
比如平均值是1ms，但是隨著系統負載的變化，有時甚至達到100ms，
在這工業上是無法使用的。工業上一些應用要求必須有更高的時間精度，
比如，一個電力監測系統必須在10ms內運行一次任務對電力運行狀況進行監測，
一旦時間不準，調度不到該程序運行，則無法保證對電力故障的及時響應。
————————————————
實時操作系統相關論文：
http://www.cs.columbia.edu/~sedwards/classes/2001/w4995-02/reports/
shamil-kalpen.pdf
https://www.researchgate.net/publication/3151063_Performance_Comparison_
of_VxWorks_Linux_RTAI_and_Xenomai_in_a_Hard_Real-time_Application
https://www.researchgate.net/publication/273759417_Performance_Comparison_
of_Real-Time_and_General-Purpose_Operating_Systems_in_Parallel_Physical_
Simulation_with_High_Computational_Cost
https://elinux.org/images/d/de/Real_Time_Linux_Scheduling_Performance_
Comparison.pdf
https://citeseerx.ist.psu.edu/viewdoc/download?doi=10.1.1.21.9705&rep=
rep1&type=pdf
————————————————
2.怎么實現實時性系統？
3.PREEMPT_RT
PREEMPT_RT是Linux內核的一個實時補丁。得到Linus的高度評價：
Controlling a laser with Linux is crazy, but everyone in this room is crazy in his own way.
So if you want to use Linux to control an industrial welding laser,
I have no problem with your using PREEMPT_RT." -- Linus Torvalds
項目主頁見：https://rt.wiki.kernel.org/index.php/Main_Page
具體怎么用可以參考：
https://wiki.linuxfoundation.org/realtime/documentation/howto/applications/
preemptrt_setup ，這是官方的說明。
4.編譯內核方法
4.1下載linux內核源碼
****：https://mirrors.edge.kernel.org/pub/linux/kernel/
國內鏡像****：http://mirror.bjtu.edu.cn/kernel/linux/kernel/ ，
http://mirror.tuna.tsinghua.edu.cn/kernel/
這兩個國內的可以看一下，速度比較快。
————————————————
4.2下載RT patch
patch在https://rt.wiki.kernel.org/index.php/Main_Page 下載，點擊某個版本，
可能有點舊，進到鏈接里面后，選版本號新的就可以了，與linux內核的版本號一定要一樣。
更多下載地址： https://mirrors.edge.kernel.org/pub/linux/kernel/projects/rt/
4.3 編譯內核方法tar xzvf linux-4.4.138.tar.gz cd linux-4.4.138 patch -p1 < ../patch-4.4.138-rt65.patch
————————————————
sudo apt-get install libncurses-dev bison flex bc libelf-dev sudo apt-get install libssl-dev
配置linux內核 #據說下載包里自帶的.config文件可能導致打補丁失敗， 另一種辦法是將原linux系統中的.config文件拷貝到內核文件夾, 這樣編譯出來的內核與本機兼容性更好
cp /boot/config-4.15.18 ./
make menuconfig

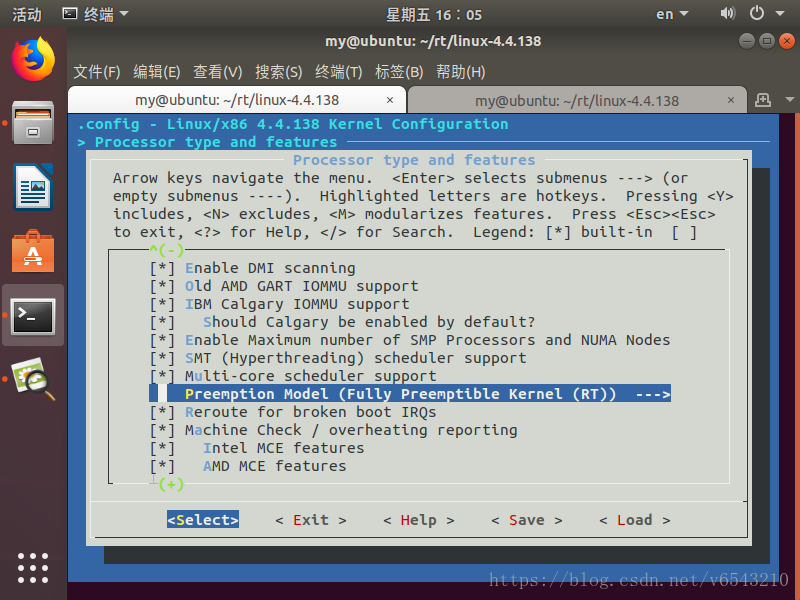

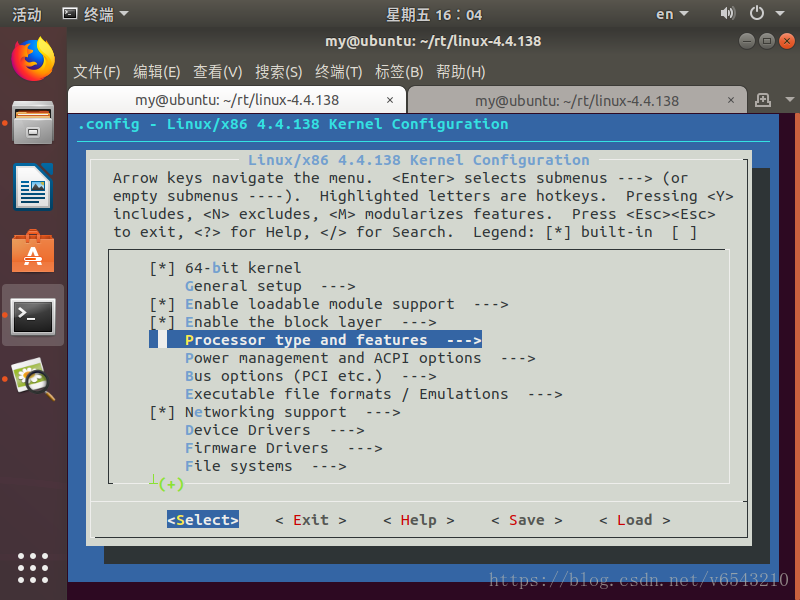

選擇Processor type and feature —> Fully Preemptible Kernel (RT)這個選項，具體路徑如下圖。保存。（2021.3.10更新，內核5.0以上的不是這樣的路徑？）
——
// 編譯 make -j2 // 如果直接安裝到本機上，直接make install 即可 // make install 會(huì )自動執行 update-grub2 sudo make install -j 幾個可選的命令和參數： // make modules_install 用于安裝/lib/modules目錄下的驅動， 安裝的模塊可能含有調試信息，文件非常大， 可以使用INSTALL_MOD_STRIP選項去除調試信息 sudo make INSTALL_MOD_STRIP=1 modules_install 如果不希望將內核安裝到本機，比如將內核放到某個目錄， 然后復制到另一臺機器上，用 INSTALL_MOD_PATH指定modules安裝目錄， INSTALL_PATH 指定內核安裝路徑： make INSTALL_MOD_PATH=~/work/linux/bin modules_install make INSTALL_PATH=~/work/linux/bin/boot install // 對于嵌入式板子還需要安裝dtbs，用INSTALL_DTBS_PATH指定安裝的路徑。 x86上不需要dtbs make INSTALL_DTBS_PATH=~/work/linux/bin dtbs_install ———————————————— 重啟后會(huì )多一個 linux-4.4.138-rt 的啟動選項。 如果要在grub界面停一下，選擇內核，需要修改/etc/default/grub文件 # 注釋掉下面這行將會(huì )顯示引導菜單 #GRUB_TIMEOUT_STYLE=hidden GRUB_TIMEOUT=5 5.cyclictest測試實時性 可參考以下網頁： https://blog.csdn.net/kl1125290220/article/details/78560220 https://blog.csdn.net/longerzone/article/details/16897655 cyclictest 講的非常詳細 https://zhuanlan.zhihu.com/p/336381111 sudo apt-get install rt-tests 安裝這個工具，運行cyclictest程序進行實時性測試： sudo cyclictest -t 5 -p 80 -n 注釋?zhuān)?nbsp;運行五個線程，線程優先級為80，無限循環 ————————————————
cyclictest運行結果詳解
T: 0 序號為0的線程
P: 0 線程優先級為0
C: 9397 計數器。線程的時間間隔每達到一次，計數器加1
I: 1000 時間間隔為1000微秒
Min: 最小延時(us)
Act: 最近一次的延時(us)
Avg： 平均延時(us)
Max： 最大延時(us)
# /dev/cpu_dma_latency set to 0us policy: fifo: loadavg: 0.13 0.06 0.02 1/244 19255 T: 0 (18989) P:80 I:1000 C: 155947 Min: 1 Act: 1 Avg: 1 Max: 17 T: 1 (18990) P:80 I:1500 C: 103964 Min: 1 Act: 1 Avg: 1 Max: 15 T: 2 (18991) P:80 I:2000 C: 77973 Min: 1 Act: 1 Avg: 1 Max: 7 T: 3 (18992) P:80 I:2500 C: 62378 Min: 1 Act: 1 Avg: 1 Max: 10 T: 4 (18993) P:80 I:3000 C: 51982 Min: 1 Act: 1 Avg: 1 Max: 7
my@ubuntu:~/rt/linux-4.4.138$ sudo cyclictest -p 80 -t5 -n # /dev/cpu_dma_latency set to 0us policy: fifo: loadavg: 0.69 0.19 0.07 1/726 5825 T: 0 ( 5821) P:80 I:1000 C: 8168 Min: 7 Act: 445 Avg: 327 Max: 7005 T: 1 ( 5822) P:80 I:1500 C: 5455 Min: 7 Act: 411 Avg: 319 Max: 7516 T: 2 ( 5823) P:80 I:2000 C: 4098 Min: 14 Act: 174 Avg: 320 Max: 2362 T: 3 ( 5824) P:80 I:2500 C: 3275 Min: 5 Act: 52 Avg: 319 Max: 6940 T: 4 ( 5825) P:80 I:3000 C: 2732 Min: 8 Act: 214 Avg: 299 Max: 5198 ————————————————
3.也可以進行多次運行并統計結果 sudo cyclictest -l10000000 -m -n -t1 -p99 -i2000 -h100
-l10000000 ：指定1千萬循環，
-m ：鎖定當前和將來的內存分配，
-n ：指定使用 clock_nanosleep，
-t1 ：指定開一個線程進行測試，
-p99 ：指定最高優先級，
-i2000 ：指定基本線程間隔,單位是us，
-h100 ：指定統計結果的分布情況。
程序執行結束后，輸出顯示平均延時1 us，最大延時15 us，通過直方分布圖察看，
大多集中在1-7 us以?xún)取?/span>
————————————————
# /dev/cpu_dma_latency set to 0us policy: fifo: loadavg: 0.36 0.33 0.28 1/246 32690 T: 0 (32688) P:99 I:2000 C:10000000 Min: 0 Act: 2 Avg: 1 Max: 15 # Histogram 000000 000051 000001 6635143 000002 3352561 000003 008966 000004 002414 000005 000648 000006 000180 000007 000025 000008 000002 000009 000001 000010 000000 000011 000000 000012 000001 000013 000001 000014 000006 000015 000001 …………（中間都是0，省略） 000097 000000 000098 000000 000099 000000 # Total: 010000000 # Min Latencies: 00000 # Avg Latencies: 00001 # Max Latencies: 00009 # Histogram Overflows: 00000 # Histogram Overflow at cycle number: # Thread 0:6.總結7.無需動手編譯，直接安裝預編譯內核的方法
7.1 ubuntu 安裝低延時內核
apt-get install linux-lowlatency
7.2 centos 安裝預編譯的實時內核
官方 redhat 8 安裝rt內核文檔 https://access.redhat.com/documentation/en-us/
red_hat_enterprise_linux_for_real_time/8/html-single/installation_guide/index
參考https://unix.stackexchange.com/questions/341933/install-a-real-time-kernel-on-
centos
————————————————
sudo tee /etc/yum.repos.d/CentOS-rt.repo >/dev/null <<EOF # CentOS-rt.repo [rt] name=CentOS-7 - rt baseurl=http://mirror.centos.org/centos/\$releasever/rt/\$basearch/ gpgcheck=1 gpgkey=file:///etc/pki/rpm-gpg/RPM-GPG-KEY-CentOS-7 EOF sudo yum update -y sudo yum install -y kernel-rt rt-tests tuned-profiles-realtime sudo reboot8 查看內核當前的實時性信息
ubuntu@ubuntu:~$ uname -an Linux ubuntu 5.4.0-1045-raspi #49-Ubuntu SMP PREEMPT Wed Sep 29 17:49:16 UTC 2021 aarch64 aarch64 aarch64 GNU/Linux
PREEMPT_NONE bool "No Forced Preemption (Server)" PREEMPT_VOLUNTARY bool "Voluntary Kernel Preemption (Desktop)" PREEMPT bool "Preemptible Kernel (Low-Latency Desktop)" PREEMPT_RT bool "Fully Preemptible Kernel (Real-Time)"
9 關于PREEMPT的理論方面的介紹
A realtime preemption overview [LWN.net]
realtime:documentation:technical_details:start [Wiki]
https://elinux.org/images/d/de/Real_Time_Linux_Scheduling_
Performance_Comparison.pdf
————————————————
用到的命令行 mkdir -p /usr/src/kernels cd /usr/src/kernels wget https://cdn.kernel.org/pub/linux/kernel/v4.x/linux-4.9.47.tar.xz wget https://cdn.kernel.org/pub/linux/kernel/projects/rt/4.9/ older/patch-4.9.47-rt37.patch.xz tar xf linux-4.9.47.tar.xz mv linux-4.9.47 linux-4.9.47-rt37 cd linux-4.9.47-rt37 xz -d ../patch-4.9.47-rt37.patch.xz patch -p1 <../patch-4.9.47-rt37.patch cp /boot/config-4.9.0-4-amd64 .config In the last step, before the kernel can be compiled, the new kernel has to be configured so that the functionality imported with the RT patch is also used. The command make menuconfig is called and we select Processor type and features -> Preemption Model -> Fully Preemptible Kernel (RT). ————————————————
原文鏈接：https://blog.csdn.net/v6543210/article/details/80941906
