如何免開發打造智能空調

MCU對接方案是目前家電類產品對接涂鴉平臺最常用的方案之一。主要用于帶有MCU主控的空調產品實現智能化，直接對接涂鴉模組串口協議即可實現聯網?？蛻?hù)只需要關注產品本身的功能研發，聯網智能化部分使用公版方案或者面板工作臺，具體MCU方案通信原理圖如下：

1、涂鴉聯網模塊：實現產品配網，采用串口通信方式連接App和云端，實現產品指令上傳下發。

• IoT模組，提供多種模組選擇，支持貼片式、直插式等不同需求；已實現跨芯片平臺與跨通訊平臺能力；

• IoT轉接板模組，提供多種轉接板模塊選擇，支持3.3V、5V、12V等不同電壓等級需求；已實現Plug and Play即插即用式的 USB串口轉接板對接方式;

2、涂鴉云：全球部署的IoT平臺，對所有設備和App進行連接，進行數據沉淀，實現智能設備互通，安全、穩定、快速。

3、App單元：提供多種形式的App，實現對設備的遠程控制。

• 公版App：免費公版App，即刻使用，場景豐富，全球通用，適用于產品快速對接；

• OEM App：基于官方模板，通過簡單的UI及個性化配置一鍵生成自有品牌的獨立App，滿足輕度個性化定制需求；

• 定制App：基于公版架構，充分滿足品牌個性化需求進行深度開發的App版本；

• App SDK，適用于用戶自研App;

4、語音單元：支持國內外主流語音平臺接入。

• 國外支持Amazon Alexa、Google Assistant、Yandex Alice；

• 國內支持百度小度等各大主流音箱平臺；

• 涂鴉提供的面向國內IoT控制的Wi-Fi在線語音模組，內置“小智管家”喚醒詞和消噪算法，實現“小智管家 Built-in” 的語音入口能力，和Powered by Tuya的IoT控制能力;

5、數據及運維管理平臺：涂鴉為所有開發者提供非常豐富的數據統計平臺，助力廠家提供更好的設備體驗優化。借助涂鴉運營平臺，當消費者產品出現問題時，產品主動上報故障碼。平臺分析后自動生成報警工單，客服人員能第一時間處理，讓售后服務更簡單。

• 數據中心功能及使用說明

• 運營中心使用指南

• 快速配網：支持EZ和AP兩種配網方式，及藍牙快速連接；

• 實時控制：開關機、溫度設定、模式調節、上下左右擺風、自清潔、屏顯開關等；

• 實時狀態：PM2.5數值、空氣質量顯示、室內溫度顯示、華氏度攝氏度切換等；

• 設備配置：配網信息、快捷開關、告警設置等；

• 故障告警：機器故障提醒、告警、通知等消息推送；

• 設備分享：支持家庭管理、成員間設備分享；

• 群組控制：支持同一類型設備組成群組，進行群控；

• 智能場景自動化：支持智能場景觸發條件、執行任務，在A(yíng)pp智能場景進行對應功能的設置；

• OTA升級：支持提示/靜默等方式的設備及模組升級；

• 多語言管理：支持多種語言的配置管理;

• 云定時：涂鴉云提供云端定時能力，無需本地計時；支持周循環設定；

• 電耗統計：支持電耗按年、月、日維度進行電量數值統計及展示；

• 睡眠曲線：設定睡眠時段中不同時間點的空調溫度及風速設置；

• 濾網維護提醒：對濾網使用時間進行檢測，到達濾網更換時間后進行消息推送；

• 整機維護提醒：對設備激活后使用時間進行累積計時，達到整機維護時間后進行消息推送;

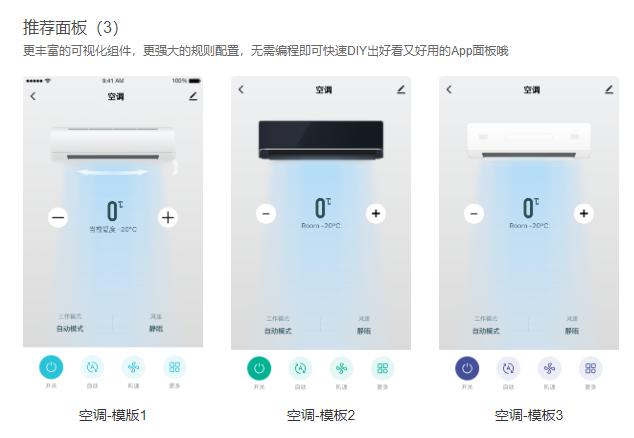

空調目前有3種控制面板可選擇，詳細UI如下：

客戶選中主題風格符合的面板后，可以點擊編輯進行二次編輯，具體編輯方式可參照： 面板DIY操作指南

針對MCU型主板，可提供WBR3、WBR3D型等物聯模組。

WBR3模組簡要信息如下：

• 內置低功耗 KM4 MCU，可以兼作應用處理器 主頻 100MHz

• 工作電壓：3V-3.6V

• 外設：9×GPIOs, 1×UART, 1×Log_Tx

• Wi-Fi/BT 連通性802.11 B/G/N20通道 1-14@2.4GHz(CH1-11 for US/CA, CH1-13 for EU/CN)支持 WPA/WPA2 安全模式支持Bluetooth 4.2 Low Energy802.11b 模式下+20dBm 的輸出功率支持 SmartConfig 功能（包括 Android 和 iOS 設備）板載 PCB Onboard 天線通過 CE,FCC 認證工作溫度：-20℃ to 85℃

更多模組需求可聯系平臺運營、相應BD或項目經理確認。

支持壁掛式空調、柜式空調、移動空調、窗機等產品方案的接入。

點擊了解IoT開發平臺，助您快速完成產品智能化：

以下是產品創(chuàng )建的詳細流程：

在涂鴉IoT平臺，注冊開發者賬號，開啟產品智能化。

為了使用日志查詢、權限分享等相關功能，請開通企業版權限。

IoT平臺鏈接：Tuya IoT。

Step1 - 產品創(chuàng )建：在IoT平臺選擇相應產品類，定義產品名稱、型號，創(chuàng )建產品；

Step2 - 產品定義：在平臺定義產品的具體功能，核心是數據傳輸內容及格式；

Step3 - 面板配置：根據產品特點，選擇和配置個性化的UI，核心是風格、顏色、圖標等；

Step4 - 硬件開發：根據產品主控的要求，選擇適配的Wi-Fi通訊模組，開發MCU程序；

Step5 - App構建：構建具有廠商特點的App，核心是LOGO、歡迎頁、設備頁等；

Step6 - 云端配置：配置App界面多國語言、申請開通智能音箱、設備OTA升級等核心操作；

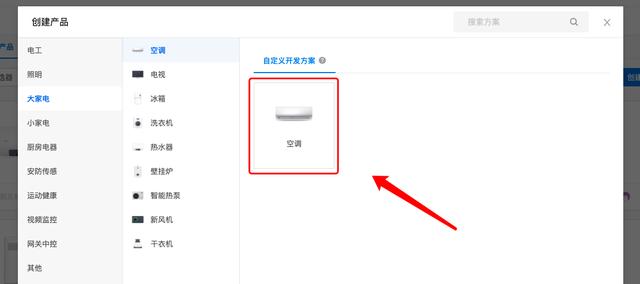

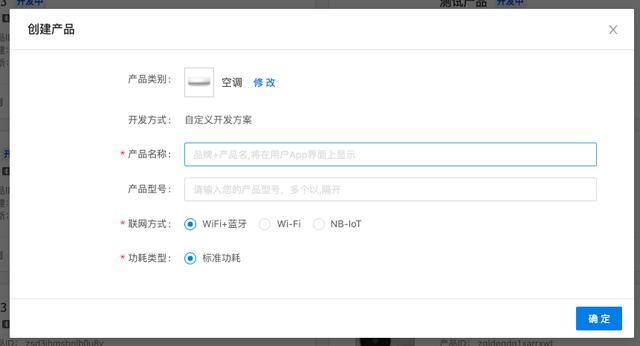

在涂鴉IoT平臺創(chuàng )建產品，選擇【大家電】-【空調】，點擊“創(chuàng )建產品”即可開始創(chuàng )建產品。

相關說明：

1. 產品名稱：實際設備的默認名，將顯示在A(yíng)pp中設備頁；

2. 通訊類型：硬件連接涂鴉云的方式，目前支持Wi-Fi、Wi-FI&藍牙雙模、NB等方式；

涂鴉平臺將設備與云端傳輸的數據，抽象成不同類型的DP，在定義DP時，可根據機器功能，分類成不同的DP點，用于控制和顯示。

為滿足不同開發需求，涂鴉平臺提供標準化功能和自定義功能：

• 標準功能：是指該類別下提供的常用功能，涂鴉已針對空調產品常用功能進行了標準化，客戶可以按需直接選用；

• 自定義功能：自定義空調的附加功能項，用于擴展設備功能，如果你的產品功能不在標準功能中，可以添加自定義功能；

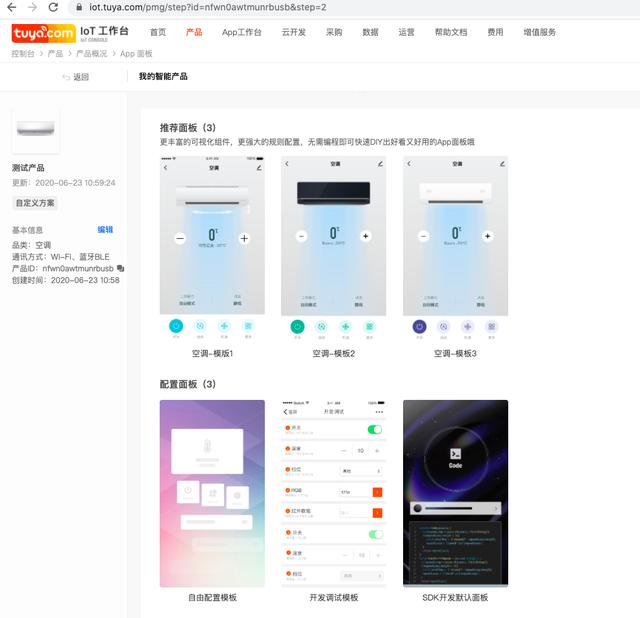

產品定義后，可以選擇不同風格的面板（設備控制頁），作為空調產品的交互頁面。在IoT平臺，涂鴉提供了推薦面板、自由配置面板、以及開發調試面板，供客戶選擇。

推薦面板：帶有完整UI設計的面板，客戶可以根據自己的主題偏好選擇相應的樣式，同時該類面板涂鴉提供豐富的可視化組件，用戶可以基于選擇的主體面板進行二次編輯，修改布局、顏色及產品邏輯規則等。 自由配置面板：支持自由設置頁面控件及樣式，用于自定義產品。 調試面板：以開關選項方式顯示機器端數據，用于開發階段調試。

空調電控，主板通過云模組，與涂鴉云和App進行通訊連接。在產品新建后，選擇適用的云模組，并根據主板、云模組的接口電路及產品要求，完成硬件電路的開發。

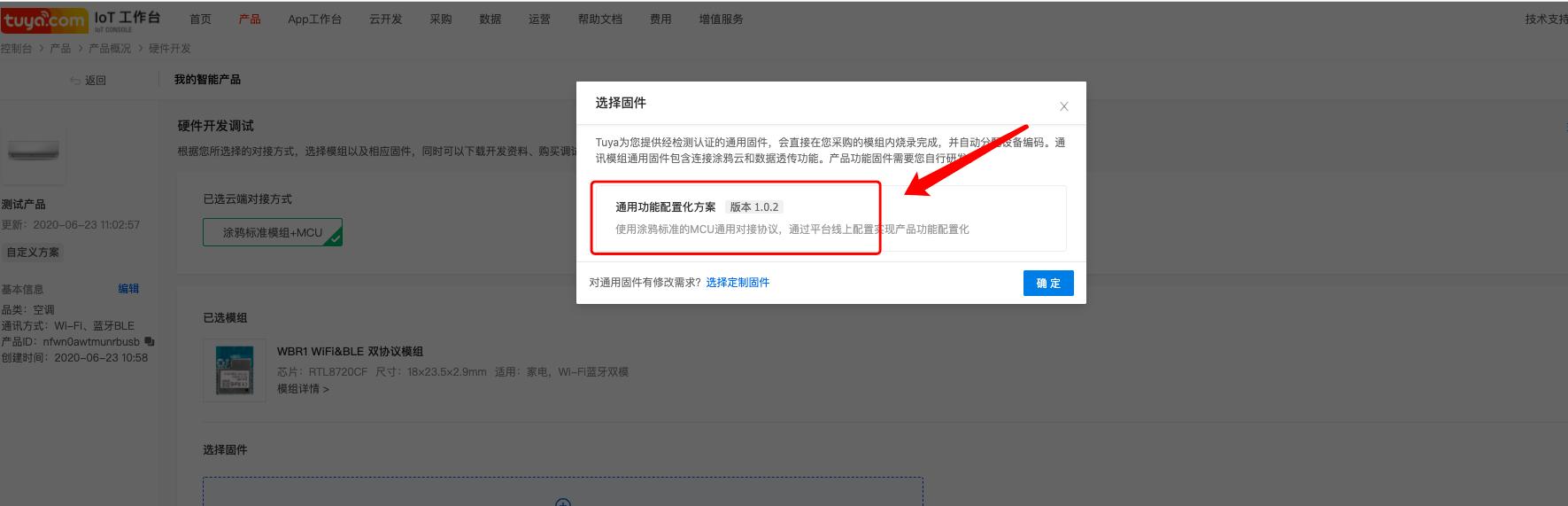

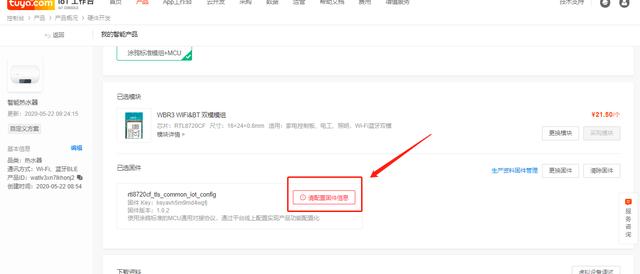

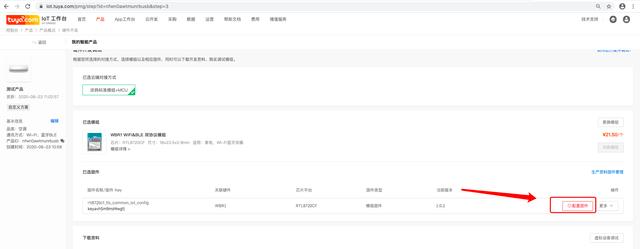

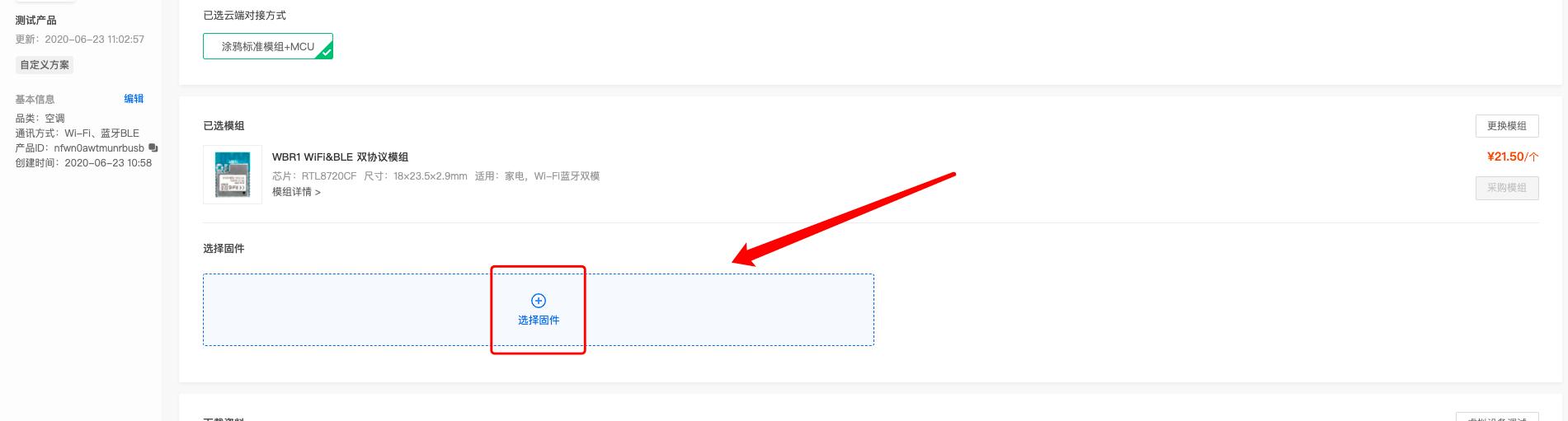

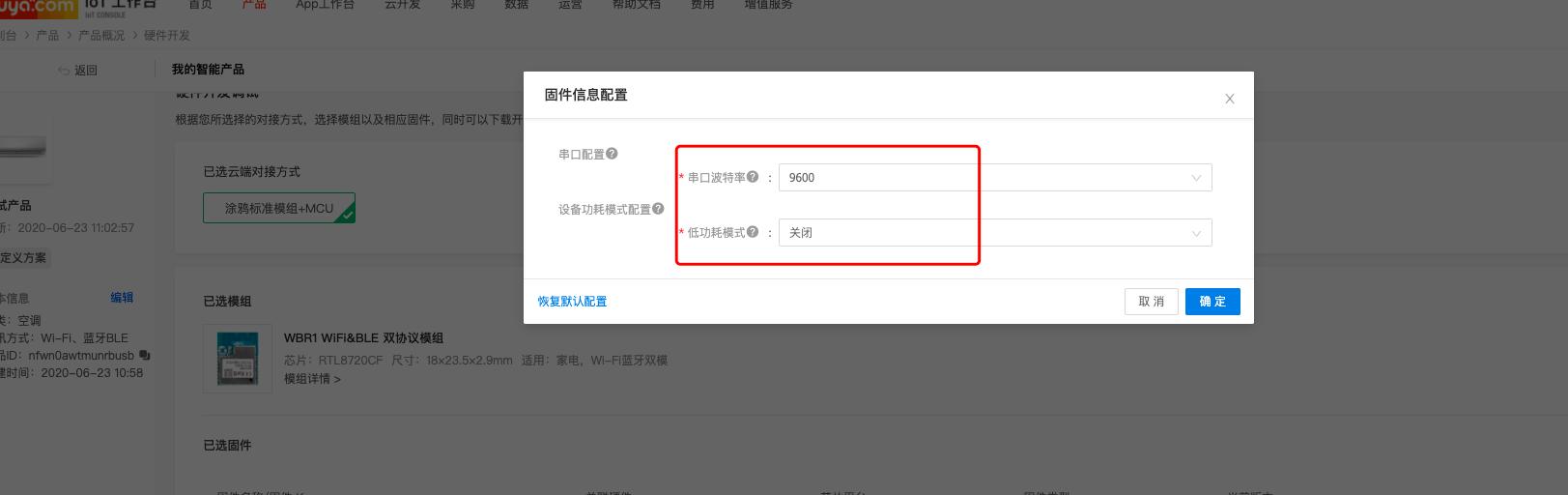

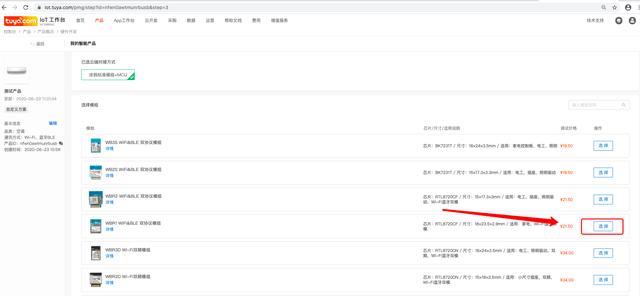

步驟：模組選擇—固件選擇—固件信息配置

目前，智能空調產品常用的是WBR3模組，模組詳細說明，請參考：WBR3規格說明書。

云模組通過串口通訊方式與MCU對接，MCU端根據【產品定義】步驟中定義的功能DP，實現設備數據與云端的交互。MCU開發過程主要涉及協議的解析、數據的上報與接收等。

MCU開發有兩種方式可選擇：

1）串口協議方式

MCU根據串口協議，自行組包和解包，實現數據的上報和執行；

2）SDK方式

移植IoT平臺封裝好的SDK接口文件，MCU直接調用相關函數，實現數據的上報和執行。

開發詳情，請參考：涂鴉通用Wi-Fi SDK說明

在產品開發的驗證和調試階段，為了驗證技術方案、或App面板的功能，可采用IoT平臺提供的調試助手及調試面板，實現App端和機器端的數據通訊，輔助開發過程的開發調試。

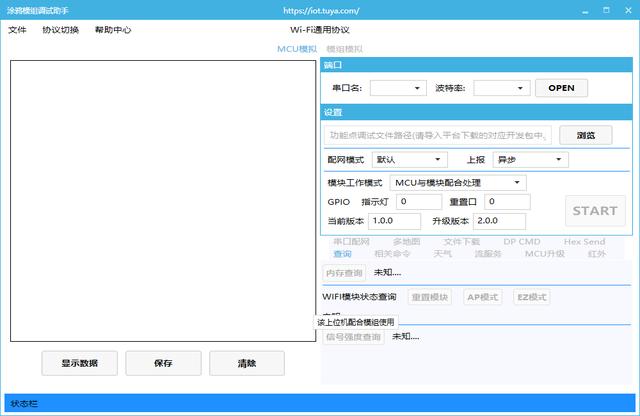

1、仿真助手 涂鴉云仿真助手，PC機與云模組通過串口連接，模擬MCU收發機器功能DP數據，可在A(yíng)pp端實時體驗交互效果。

適用于在MCU程序開發前，對所定義的產品功能進行驗證，以及調試過中數據有效性的驗證。

仿真助手使用詳情，請參考：模組仿真調試助手使用說明

2、面板調試

在設備配網功能調試完成后，可以通過App對熱水器進行配網，在A(yíng)pp上對熱水器進行相關操作，驗證指令收發，App顯示、機器執行等是否正確。

同時，MCU在開發前期，可以借助調試面板功能，單獨調試某個DP的邏輯是否正確。

調試面板只保留數據收發操作，不含交互邏輯，可以在【界面配置】環節選擇，適用于開發過程的調試。

3、日志查詢

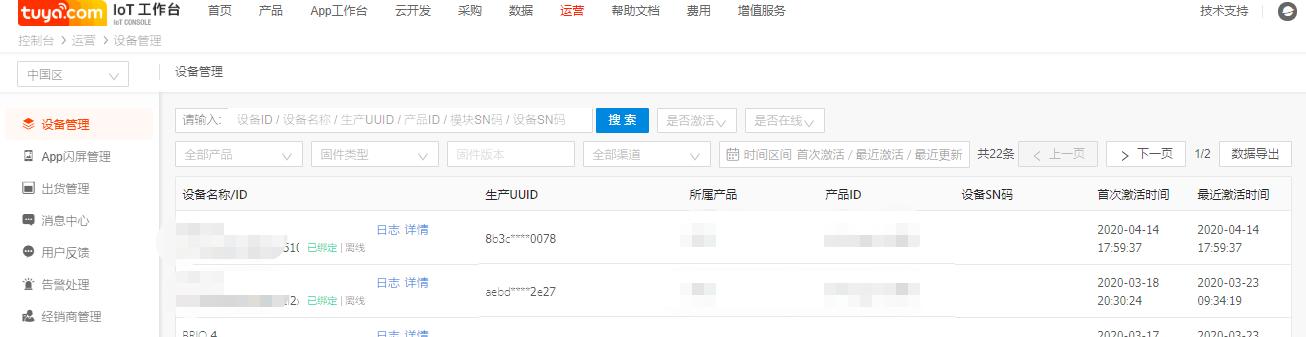

開通調試過程中，會(huì )遇到DP數據收發過程查詢的需求。IoT平臺提供日志查詢功能，可以查看空調MCU與App間的數據通訊情況，適用于異常情況下，排查各端的操作情況。

【說明】日志查詢功能，需要開通“企業版”賬戶權限，并在運營平臺操作。

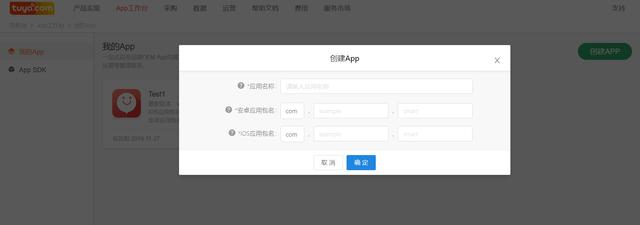

當機器功能開發完成后，將涉及自有品牌App的構建。涂鴉平臺提供在線OEM App的功能。

在IoT的【App工作臺】，可配置App名稱、LOG、配網文案、產品圖標等信息，生成具備廠商標識信息和個性化的OEM App。

詳細操作請參考：App構建引導

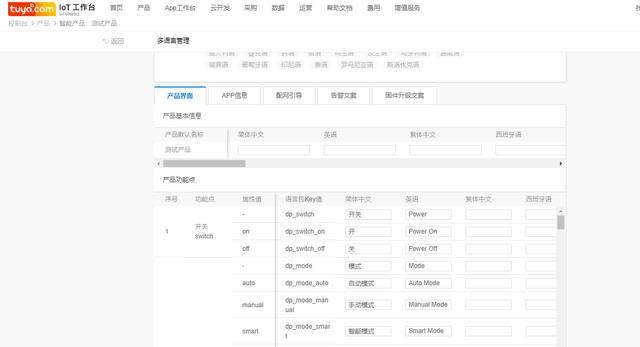

當產品目標市場是海外區域時，需要將App界面的語言調整成相應區域的語種。

在IoT平臺“拓展功能”的“多語言配置”，可對設置功能點進行多語言編輯，完成編輯后。當手機調整系統語言后，App界面語言也隨之調整。

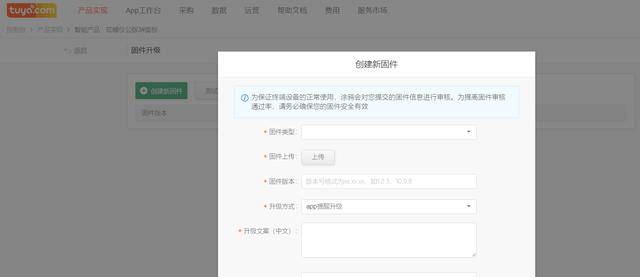

為了滿足機器功能升級，平臺支持MCU OTA功能。

在IoT平臺“拓展功能”的“固件升級”，可以自定義上傳MCU固件，固件版本、升級信息等都支持自定義管理。

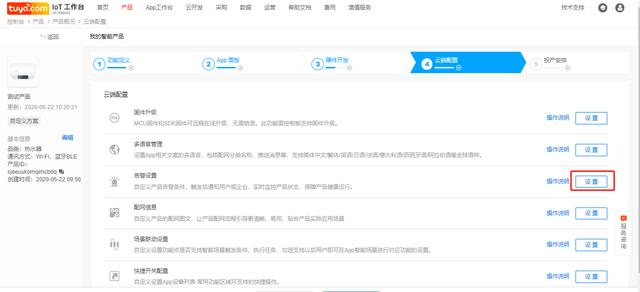

涂鴉提供不同等級的告警提示功能，客戶可以自定義產品告警條件，觸發后通知用戶或企業，實時監控產品狀態，保障產品健康運行。

更多云配置功能，如果有問題可聯系平臺運營、相應BD及項目經理。
