哈工大柔性機器人登《Soft Robotics》，基于人工肌肉的可堆疊‘多面手’！
加入技術交流群
掃碼加入
和技術大咖面對面交流
海量資料庫查詢
在未知和不可預測的環境中，越來越需要具有多種功能的軟體機器人來實現安全、自適應和自主功能。機器人堆垛是一種很有前途的解決方案，它可以增加軟體機器人的功能多樣性，以實現安全的人機交互和適應非結構化環境。然而，現有的大多數多功能軟機器人功能有限，或者沒有充分顯示出機器人堆垛方法的優越性。在此，我們提出了一種新穎的機器人堆疊策略——網狀卷曲拼接(Netting-Rolling-Splicing, NRS)，一種基于網狀堆疊式氣動人工肌肉的2d 結構經過卷曲-拼接提升3D維度的方法，從而基于相同的、簡單的、低成本的模塊快速高效地制造多功能軟體機器人。

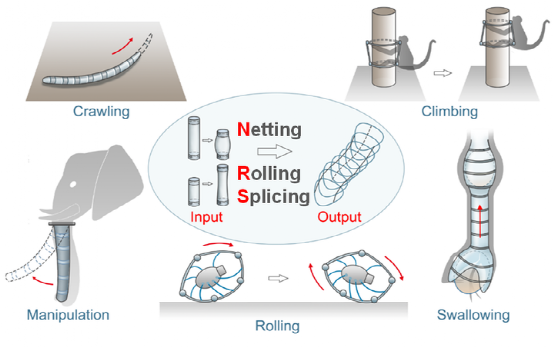

圖1：具有五種仿生模式的模塊化'多面手'軟機器人
▍網狀卷曲拼接機器人
在這里，“網狀” (Netting) 被定義為在兩個垂直方向，以模塊化驅動器的矩形單元為基礎連接形成二維驅動器網格結構?！熬砬?(Rolling) 被定義為基于氣動肌肉的柔順性在一個方向上彎曲2D驅動器網格結構?！捌唇印?(Splicing) 被定義為將卷曲的二維驅動器網格的兩端邊緣拼接/連接，以構建一個三維驅動器結構，如圖2所示。通過輸入匹配的驅動器，選擇不同的矩形單元，調整單元陣列排列，可以在“Netting”步驟中對NRS機器人的構型和功能進行編程。通過控制3D驅動結構的變形和剛度，機器人可以執行不同的任務。這些驅動器可以分為“截面” (Sectional) 驅動器和“軸向” (axial) 驅動器，它們在機器人的驅動中具有不同的作用。例如，截面驅動器不僅可以改變截面尺度，還可以改變截面形狀; 軸向驅動器不僅可以改變軸向長度，還可以改變沿長度的曲率 (圖3)。
圖2：網狀卷曲拼接(Netting-Rolling-Splicing, NRS)
圖3：縱向與橫向驅動器測試
▍爬行機器人
爬行是移動機器人的基本運動功能之一。受蠕蟲的啟發，TriUnit也可以用于簡單的單向爬行。由于WPAMs可以實現更大的膨脹行程，具有三根軸向WPAMs的TriUnit爬行器 (配備單向車輪) 比具有三根軸向CPAMs的TriUnit爬行得更快。CPAM和WPAM履帶式機器人的控制策略靈感來自于毛毛蟲的身體爬行和腳定位，如圖所示，其中單節TriUnit僅使用軸向驅動器進行爬行。而以蚯蚓為靈感的波動爬行運動也可以通過堆疊多個TriUnits來實現，不需要單向輪等單向結構，如圖4。
圖4 爬行機器人
TriUnit爬行機器人，每秒能爬0.46±0.022個體長，擁有兩種爬行模式單向振蕩爬行和行波蠕動爬行。
TriUnit震蕩與行波爬行機器人
▍攀爬機器人
攀爬是移動機器人的另一種不同尋常的運動能力，它們可以在各種3D表面上移動來執行給定的任務。TriUnit還可以用于管外和管內爬升 (其步態如圖所示)。不過具有三根軸向CPAM的TriUnit 比具有三根軸向WPAM的TriUnit 爬升得慢得多?；贑PAM和WPAM的攀爬機器人的運動基于釋放、收縮/伸展和擁抱的動作，其靈感來自猴子的手臂或腿部夾緊和釋放動作，分別如圖5所示。圖5c所示驅動序列同樣適用于WPAM攀爬機器人的向下攀爬，圖5d所示驅動序列同樣適用于CPAM攀爬機器人的向下攀爬。
此外，通過改變控制策略，可以實現更多的運動方式。如圖5g所示，具有軸向WPAMs的TriUnit在攀爬管柱時，還能以1.6°/s的速度實現順時針和逆時針旋轉。它的旋轉運動依賴于所有9個驅動器的獨立控制和它們的不對稱運動，這是受到猴子在橫向樹狀運動時肢體和脊柱的協作運動啟發 (圖5h)。
圖5：攀爬機器人
▍吞咽機器人
吞咽是許多生物攝取食物的基本能力。機器人吞咽器可用于抓取和運輸物品。雖然已有一些關于包覆抓取和內穿運輸的出色研究成果，目前還缺乏結合抓取和運輸的吞咽/反芻多功能軟機器人。其他一些基于剛性結構的吞咽機器人，由于剛性運動的限制，機器人的適應性和多功能性較為受限。
在這項工作中，基于TriUnits的吞咽機器人能夠用于包覆抓取和內穿運輸。本研究中的機器人吞咽機器人不僅可以實現吞咽和儲存，還可以實現類動物的反芻和內部物質運輸。為了更好的可視化，我們將三個TriUnit堆疊在一起，形成一個垂直的機器人吞咽器，其中兩個TriUnit，一個基于WPAMs和CPAMs，另一個TriUnit則完全基于WPAMs。如圖6a為一個直徑120毫米、重89克的3D打印球被機器人吞下。吞咽運動受蛇吞咽的啟發，是通過截面和軸向PAM的不斷擠壓和推動來實現的，由1-6組氣動肌肉的連續膨脹和收縮來實現的，如圖6所示。
圖6：吞咽機器人
吞咽與反芻機器人
▍滾動機器人
滾動是動物中罕見的運動能力，理論上可將多個全向彎曲單元 (如TriUnits) 堆疊用于垂直滾動步態。但假如只有一個單元，滾動將變得更具挑戰性，因為機器人需要大幅改變重心。為了實現這一目標，本研究在設計中采用了初始二維驅動器網格的橫向疊加，而不是軸向疊加。首先，測試了基于四邊形單元的NRS單元 (簡稱QuadUnit)。QuadUnit具有一個形狀自由度，重心的變化范圍可以滿足滾動的要求。但是它的對稱結構使得滾動行為更加隨機，這限制了滾動的可控性，使得它只適用于動態滾動[而不是靜態滾動。
本研究采用基于NRS單元的五邊形單元 (簡稱PenUnit) 進行機器人滾動，該單元具有兩個形狀自由度，結構更復雜，但具有更高的可控性。PenUnit實現了速度為0.28 BL/s的靜態穩定滾動，如圖所示，其中使用了5組“截面”CPAM。滾動運動受到輪蜘蛛的啟發，依賴于截面輪廓的變換，通過5組CPAM按順序充放氣來控制剛度的順序變化來實現，如圖7所示。
圖7：滾動機器人
PenUnit滾動機器人
▍多冗余與吞咽柔性臂機器人
受到象鼻的靈巧操作能力和蛇的吞咽能力的啟發，本文將四個基于CPAMs的TriUnits (以實現足夠大的彎曲角度范圍和負載承載能力) 和三個基于WPAMs的TriUnits (以實現良好的吞咽和抓取) 堆疊為一個多功能柔性臂。其具有較高的操作靈活性，并具有28個自由度 (軸向PAM組為21自由度，截面PAM組為7自由度)。因此，該柔性臂不僅可以實現簡單的多自由度操作運動 (圖8a和圖8b)，還可以實現抓取、搬運、吞咽、儲存等多模式操作，如圖8c-e所示。如圖8c所示，NRS柔性臂可以抓取放置在圓柱體 (82 g，外徑130mm，高度90mm) 中的1公斤有效載荷。該柔性臂還展示了透明塑料球 (70g，直徑120mm) 的取放 (圖3 26d)。此外，其還可以像蛇一樣同時吞咽、運輸和儲存物質。例如，吞下一個橢球 (125g，130mm×180mm)，并運輸儲存到體內后，繼續抓去另一個球體 (89g，直徑120mm) 并吞下 (圖8)。
圖8：多冗余與吞咽柔性臂機器人
多冗余與吞咽柔性臂機器人
▍全景拍攝和貨物轉移
并且我們將TriUnit爬管機器人應用于全景拍攝和貨物轉移，以驗證機器人對不同任務的適應性。NRS堆疊驅動軟機器人在現有的堆疊式軟機器人中表現出最佳的綜合性能，代表了一種新的、有效的方法，以經濟有效的方式構建多功能和多模態軟機器人，如圖9。
圖9：全景拍攝和貨物轉移
全景拍攝機器人
載荷轉運機器人
