教你如何識別數字語音芯片的腳位區別！

語音IC腳位識別

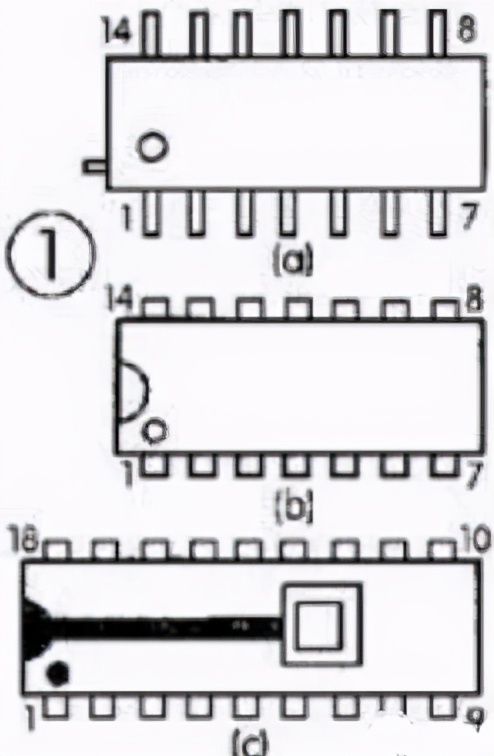

IC芯片一般有偏平、雙列直插、單列直插等幾類封裝類型。無論是哪樣IC芯片的機殼上常有供鑒別管腳排列精準定位（或稱首位腳）的標識。針對扁平封裝者，通常在元器件反面的一邊標出來小圓點（或小圓圈、色點）作標識。塑封雙列直插式集成電路芯片的精準定位標識一般是弧型凹口、環形凹痕或小圓圈。進口IC芯片的標識花式大量，有色板塊線、小黑點、正方形色環、雙色環這些。圖１（ａ）、（ｂ）示出了數字語音IC選用扁平封裝與雙列直插式塑膠封裝普遍常見的管腳定位標記。圖1 (c)是使用陶瓷封裝的雙列直插式數字集成電路，其使用金屬片和色點的雙重標記。

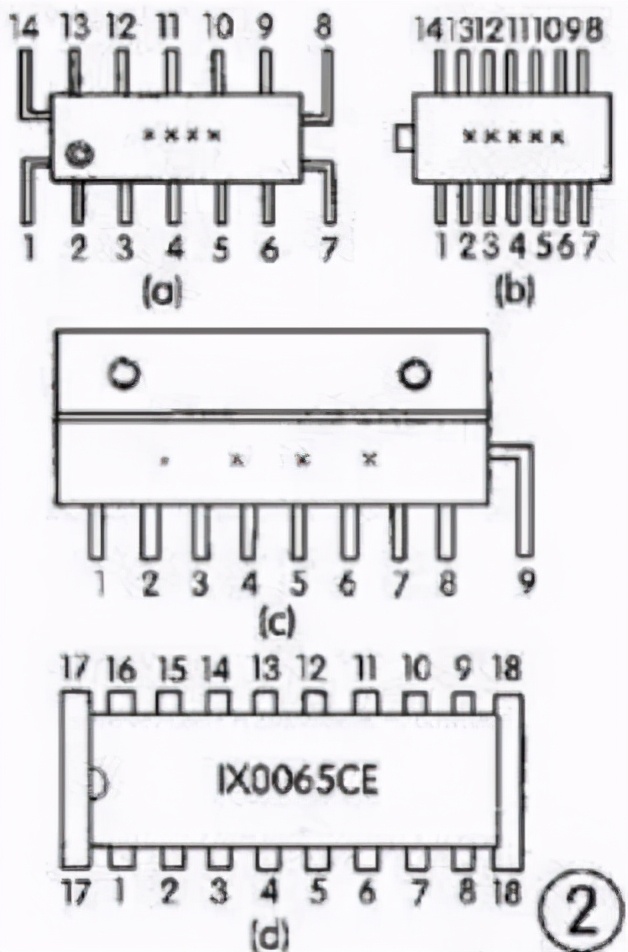

識別數字語音IC引腳的方法是：將集成電路正面的字母和代碼指向自己，使定位標記面向左下角，然后左下角的引腳是個引腳，然后逆時針?lè )较蛞来斡嫈?，即第二個引腳、第三個引腳等。圖2 (a)和2 (b)是模擬集成電路的定位標記和引腳排序，情況與數字語音IC相似。模擬語音IC的幾個引腳具有特殊的順序，如圖2 (c)和2 (d)所示。

圖2 (a)和2 (b)是模擬集成電路的定位標記和引腳排序，情況與數字語音IC相似。模擬語音IC的幾個引腳具有特殊的順序，如圖2 (c)和2 (d)所示。

四列扁平封裝式語音識別IC電源電路管腳許多，常以規模性IC芯片所選用，其腳位的標識與排列如圖所示5圖示。
