我們都知道，在一般情況下我們會(huì )使用串口進行通訊，但是這種串口只適合連接2個設備之間，因此存在很多不方便之處（比如我們進行一對多的通訊），制約了串行數據的收發，這個時候我們就可能需要用到485通訊協議。除了RS485以外，常見的還有RS232和RS422。

RS485、RS232、RS422各協議簡介

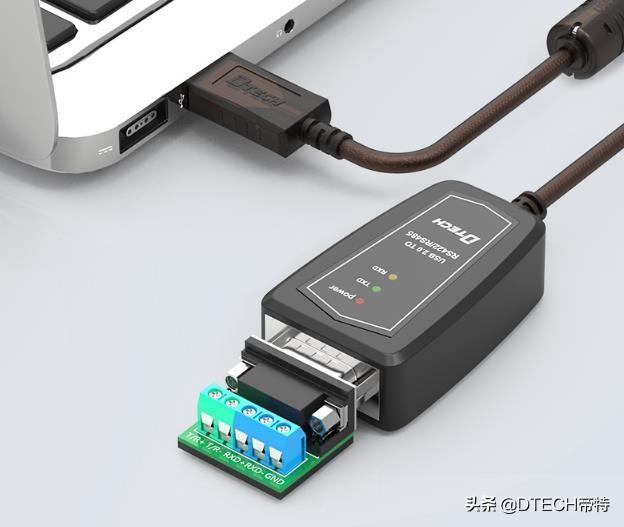

RS485：2線式（A、B）、半雙工、點對多主從通訊（4線制因只能點對點已經淘汰）

RS485采用差分信號負邏輯，同一總線上最多可以?huà)旖?2個節點。缺點就是共模干擾問題和EMI問題。

RS232：3線制（RXD、TXD、GND）、全雙工、點對點通訊（因點對點通訊方式而無法聯網，導致出現RS485）

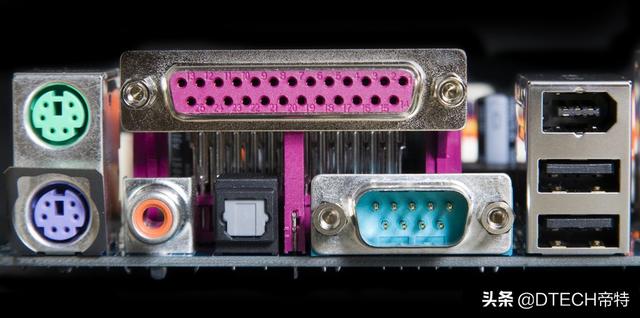

RS232是異步傳輸接口，即電腦上的COM口，有9個引腳（DB-9）或者是25個引腳（DB-25）的型態出現。RS232-C標準規定的數據傳輸速率為50、75、100、150、300、600、1200、2400、4800、9600、19200、38400波特。

RS422：4線制、全雙工、點對多主從通訊（實際上還有一根信號地線，共5根線）

RS422標準全稱是“平衡電壓數字接口電路的電氣特性”。允許在相同傳輸線上連接多個接受節點，最多可接256個節點。

RS485、RS232、RS422的區別

1、通訊距離

RS232口最大通訊距離是15米，而RS422/485最大通訊距離是1200米。

2、所連接設備個數

RS232只能連接一個設備，而RS485可以連接多個設備。

3、這三種端口的定義

RS232是標準接口，為D形9針頭，所連接設備的接口的信號定義是一樣的。

而RS422/RS485為非標準接口，一般為15針串行接口（也有使用9針接口的），每個設備的引腳定義也不一樣。另外還需要說明的是，RS422和RS485也有區別：RS422為4線制，全雙工模式；RS485為兩線制，半雙工模式。

RS-232、RS-422與RS-485都是串行數據接口標準，RS-232是PC機與通信中應用最廣泛的一種串行接口。RS-232被定義為一種在低速率串行通訊中增加通訊距離的單端標準。RS-232采取不平衡傳輸方式，即所謂單端通訊，而RJ45接口通常用于數據傳輸，最常見的應用為網卡接口。

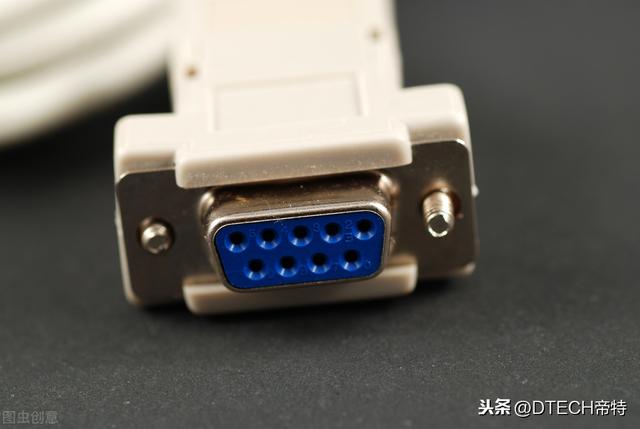

9針RS232串口線序（DB9）

1 CD 載波偵測（Carrier Detect）

2 RXD 接收數據（Receive）

3 TXD 發送數據（Transmit）

4 DTR 數據終端準備（Data Terminal Ready）

5 GND 地線（Ground）

6 DSR 數據準備好（Data Set Ready）

7 RTS 請求發送（Request To Send）

8 CTS 清除發送（Clear To Send）

9 RI 振鈴指示（Ring Indicator）

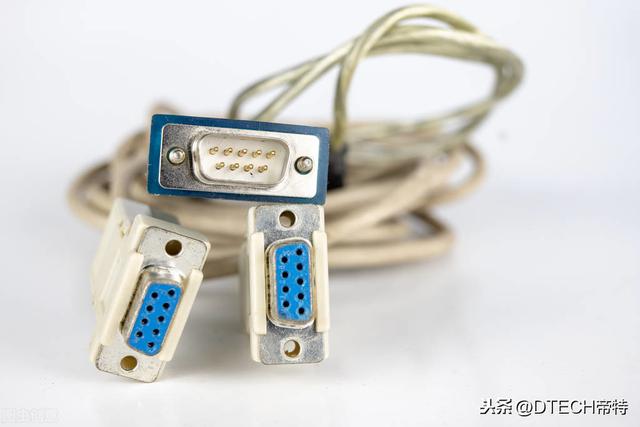

至于哪一個是1，我們要看具體的線材，分為交叉和直接兩種接法（下圖是普通的接口圖，一般1234的位置都是這樣的）：

RS232，RS485的特性區別

1、RS485的電氣特性：首先，邏輯性簡單，十分容易表示。邏輯“1”表示的就是2到6V的電壓值，邏輯“0”表示的就是-2到-6V的電壓值。接口方面不易損壞，耐用。并且能與TTL兼容，使用方便，便捷。

2、RS485的數據最高傳輸速率為10Mbps。

3、 RS485接口是采用平衡驅動器和差分接收器的組合，抗共模干能力增強，也就是說有很不錯的抵御外界干擾的能力。

4、 RS485接口擁有最大的傳輸長度規定是3900英尺，但是實際上應該能達到 2900M，并且RS232-C接口只能有一個發生器與它連接，這就叫做單站能力。但是RS485接口它可以在總線上與其他一百二十八個發生器相連。這就叫做多站能力,所以說使用者就能夠使用一個RS485接口非常簡單地建立起設備網絡(luò )。

并且RS485有十分不錯的抵抗外界干擾的能力，正是因為它擁有很遠的傳輸距離，然后還有多站能力，這才使它在工業上得到了廣泛響應。正是由于RS485接口組成的半雙工網絡(luò )，通常來講要2根線，也是因為這樣RS485接口都使用的是屏蔽雙絞線傳輸。RS485接口連接器采用DB-9的9芯插頭座，智能終端RS485接口采用DB-9孔，與鍵盤連接的鍵盤接口RS485采用DB-9針。

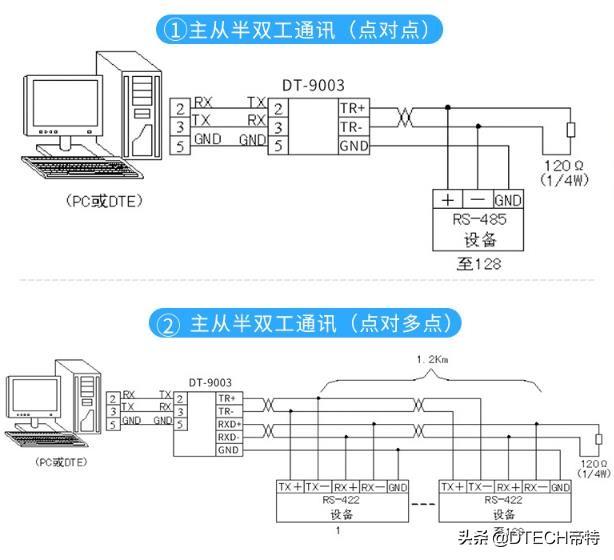

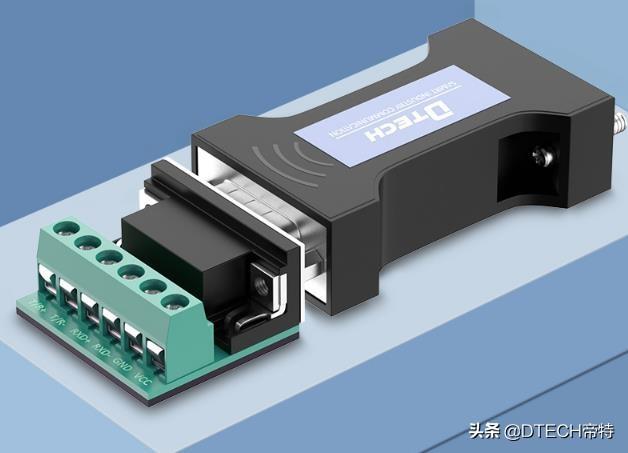

RS232與RS422之間轉換原理和接法

大多數的時候我們日常生活中對視頻、錄像、換臺等直接的播出以及切換控制用到的都是串口接口，絕大多數用到的都是RS232、RS422與RS485這3種。之后我們要說的就是串口的規定，用到的部件和電纜，我們將對他們進行分別闡述。

RS232、RS422與RS485標準僅僅是關于接口的電氣特點存在標準，它是不會(huì )關系到插件、電纜和協議，建立在這個要求之上我們使用者能夠建立屬于我們的高層通信協議。

RS232、RS422和RS485他們都屬于串行的數據接口，并且還都是由EIA頒發的，RS232是于1962年頒發的。RS422完全是RS232改進而來的，為了提高RS232通信長度不夠用、效率不高的問題，RS422規定了一種平衡通信接口，它能夠把傳輸速率提升至10Mbps，傳輸長度提高至3900英尺處于速率小于100Kbps時，還能夠在一條平衡總線上連接十個接收器。
