來了！第一個5G-V2X標準

7月3日晚間23點左右，國際標準組織3GPP宣布R16標準凍結，標志5G第-個演進版本標準完成。，這也是第一個5G-V2X標準（NRV2X標準） ，其中支持了V2V （車與車）和V2I （車與路邊單元）直連通信，通過引入組播和廣播等多種通信方式，以及優化感知、調度、重傳以及車車間連接質量控制等技術，實現V2X支持車輛編隊、半自動駕駛、外延傳感器、遠程駕駛等更豐富的車聯網應用場景。

一、NR V2X架構

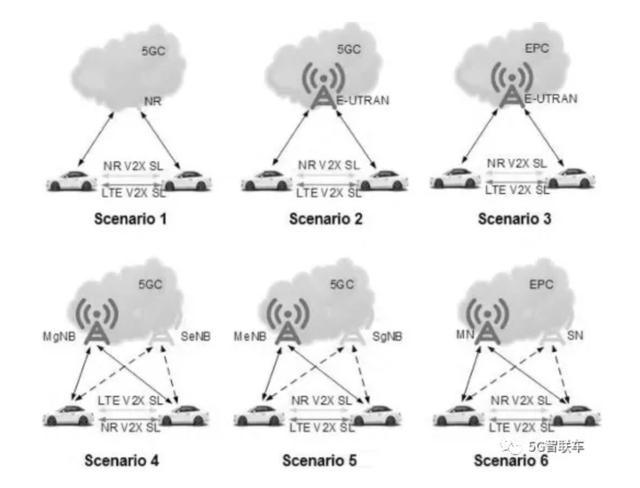

NR V2X架構分為獨立部署和雙連接部署兩種類型，涵蓋6種場景，如下圖所示。其中場景1-3為獨立場景，場景4-6為MR-DC場景，在MR-DC場景下，輔節點不能對側行鏈路資源進行管理和分配。

場景1-3中，分別由gNB、ng-eN和eNB對在LTE Sidelink和NR Sidelink中進行V2X通信的UE進行管理或配置；場景4-6中，由主節點來對在LTESidelink和NR Sidelink中進行V2X通信的UE進行管理或配置。

二、側行鏈路設計和增強

側行鏈路是為了支持V2X設備間直接通信而引入的新鏈路類型，最早是在D2D應用場景下引入的，V2X體系中進行了擴充和增強。NR Sidelink主要由PSCCH信道、PSSCH信道、 PSBCH 信道和PSFCH信道組成。

側行鏈路的設計和增強具體內容包括研究側行鏈路_上的單播、組播和廣播傳輸，具體包括基于NR的側行鏈路的物理層架構和流程、側行鏈路的同步機制、鏈路的資源分配模式、側行鏈路的層2/層3協議等。

1、sidelink單播、多播和廣播

NR-V2X物理層支持廣播、單播和多播，單播和多播需要引入sidelink HARQ反饋、高階調制、sidelink CSI以及PC5-RRC。

2、V2X sidelink物理層

1）物理sidelink信道和信號

NR-V2X sidelink與NR上行/下行采用相同的子載波間隔。調制機制有QPSK、16-QAM、 64-QAM和256-QAM。

物理sidelink廣播信道PSBCH:承載來自RRC層的MIB-V2X，并在位于sidelink帶寬的11個RB上每160 ms進行發送。

物理sidelink共享信道PSSCH:在sidelink上傳輸數據，PSSCH 的傳輸資源可以由gNB進行調度并通過DCI告知UE，也可以通過UE自己的感知過程自主確定。數據可以傳輸多次。

物理sidelink控制信道PSCCH：物理層sidelink

控制信息SCI，分為兩階段發送:第-階段的SCI在PSCCH資源上發送，包含可以進行感知操作的信息以及第二階段的SCI的資源分配信息； 第二階段的SCI在PSSCH資源上發送并與PSSCH的DMRS相關，包含識別和解碼對應PSSCH的必要信息HARQ 過程的控制以及CSI反饋的觸發條件信息等。

物理sidelink反饋信道PSFCH:承載sidelink上接收UE向發送UE的反饋，具體形式可以是ACK/NACK，或者NACK- only。 PSFCH的時域資源（預）配置在第1、2、 4時隙，頻域/碼域資源通過隱式方式獲得。

此外，還有S-PSS （直通鏈路主同步信號）、S-SS（直通鏈路輔同步信號）、解調參考信號DMRS、FR2（頻率范圍2）的PT-RS（相位追蹤參考信號）、CSI-RS（信道狀態信息參考信號）。

2） sidelink 同步

UE的同步過程需要UE持續按照同步優先級進行叟索，找到自己能獲得的最優的同步參考。V2X UE進行同步的4種基本同步源: GNSS。 gNB/eNB。其他發送SLSS的UE以及UE的內部時鐘。

3） sidelink CSI

在單播通信中，接收UE給發送UE提供-一些信息，幫助發送UE做鏈路自適應。

4） sidelink HARQ

NR-V2X針對sidelink單播和多播業務通過ACK/NACK 支持HARQ，針對多播業務還可采用NACK-only HARQ。此外，還支持盲重傳機制。sidelink HARQ反饋是接收UE在PSFCH上發送UE的。如果是在gNB控制下的資源分配mode1模式，發送UE通過PUCCH將它收到的與某個特定動態或者配置與grant相關的sidelink HARQ反饋狀態通知給gNB，以便輔助重傳調度以及分配sidelink資源。

5）LTE-V2X sidelink和NR-V2X sidelink的設備內共存

如果有設備同時支持LTE-V2X和NR-V2X，并且需要同時在系統中工作。如果這兩個RAT有足夠的頻域隔離， 例如在不同的頻段上，則各自使用各自頻段上的射頻工作即可。

如果兩個RAT之間的頻域間隔較小，則只能用一個射頻，還要遵從半雙工原則，半雙工原則就是不允許在sidelink上同時發送和接收。前面的限制表明兩個RAT同時接收會(huì )有干擾，不允許同時發送。后限制表明一個RAT在接收/發送時，另一個RAT不能發送/接收。

如果可能，可以給兩個sidelink （預）配置完全不重合的資源池，否則，-般的原則就是在兩個RAT同時發送時至少一個RAT需要放棄，但在兩個RAT。上V2X業務優先級都已知時，自動選擇較高的優先級。兩個RAT。上接收與接收重疊的情況-般留給UE實現。兩個RAT上發送與發送重疊以及發送與接收重疊的處理，當兩個RAT上的V2X業務的優先級都已知，自動選擇較高的優先級。如果優先級相同或者并不是都已知的情況下，留給UE實現。

3、V2X sidelink資源分配

1）BWP和資源池

sidelink 使用的子載波間隔會(huì )在（預）配置sidelink BWP時給出，FR1使用的子載波間隔為15kHz、30 kHz或者60 kHz，FR2使用的子載波間隔為60 kHz或者120 kHz。 UE的sidelink發送和接收都要在同一個sidelink BWP中。PSSCH的資源池在頻域分為多個子信道，這些子信道是在子幀中連續而不重疊的不少于10個的PRB的集合，大小是（預）配置的。資源分配、感知和資源選擇以子信道為單位；盡管子信道中某些少量PRB有可能不用于發送，子信道也是作為整體分配給UE的PSSCH。每個UE被獨立（預）配置發送資源池和接收資源池，還配置了特別的資源池。

2）資源分配方式

NR sidelink定義了2種資源分配方式，分別為mode1 和mode2。資源分配mode1由gNB調度， NR V2X有周期性和非周期性業務， mode1提供g NB的動態grant以及RRC半靜態配置的配置grant。動態sidelink grant DCI可以提供一個TB的一次或者多次傳輸資

源，如果有反饋操作的話也要遵從sidelink HARQ進程。

動態grant和配置grant的MCS信息可以提供也可以由RRC信令控制。RRC可以配置實際的MCS取值，可以配置- -個MCS范圍，也可以不配置。對于沒有配置實際MCS取值的情況，UE需要自己選擇一個合適的MCS。

gNB調度由UE上報sidelink業務特征驅動，或者上報一個sidelink BSR （緩存狀態報告）。資源分配mode2是UE自主進行資源選擇?；镜目蚣芫褪?/p>

UE在一個（預）配置的資源池中感知哪些資源并未被

其他具有更高優先級業務的UE占用，然后選擇-一些合適的資源進行傳輸；選擇后， UE就會(huì )在這些資源上多次發送/重傳，或者直到觸發了資源重選。

4、sidelink擁塞控制

與LTE-V2X類似，在此不再贅述。

5、V2X sidelink高層協議

1）與NR sidelink通信有關的測量和上報NR V2X sidelink有一些專 用的測量和上報機連接態的UE測量CBR并上報給NG-RAN以協助網絡(luò )調度和/或傳輸參數調整。接收UE將基于DMRS進行RSRP （參考信號接收功率）測量，并將3層過濾的RSRP發給發送UE，以便發送UE用于單播通信中的開環功率控制。

2）移動性管理

UE可以在小區切換和小區重選過程中進行NRsidelink 傳輸。

3） 輔助信息和sidelink配置信息的配置NG-RAN可以使用兩種類型的配置sidelinkgrant給UE分配sidelink資源:類型1和類型2對于進行NR sidelink通信的UE，可能同時激活了多個配置sidelink grant。為了給配置grant的配置提供輔助信息，UE 可以向網絡(luò )上報一些有 關業務pattern 的輔助信息，如周期、時域偏差、消息大小QoS等。

4）上行鏈路和NR sidelink傳輸的協調當上行鏈路和sidelink在共享/相同載波頻域同時發送，或者在不同載波頻域上共用射頻發送并分享功率，就需要在二者之間進行有限選擇。分別為NR上行鏈路和NR直通鏈路配置獨立的邏輯信道優先級門限值。如果上行鏈路邏輯信道數據的最高優先級取值高于。上行鏈路優先級門限值，并且直通鏈路邏輯信道數據的最高優先級取值低于直通鏈路優先級門限值，將優先執行直通鏈路發送；反之，優先執行上行鏈路發送。

5）QoS機制

基于數據流的QoS模型用于sidelink單播、多播和廣播。對于RRC連接態的UE，針對一個新的PC5QoS數據流，UE需要通過RRC專用信令上報該數據流的QoS信息，網絡(luò )可基于UE上報的QoS信息，通過RRC專用信令提供SLRB （直通鏈路無線承載）配置并配置該數據流和SLRB的對應關系。對于RRC空閑態的UE，網絡(luò )可通過V2X專用SIB （系統信息塊）提供SLRB配置并配置PC5 QoS與SLRB的映射。對于覆蓋外的UE，SLRB配置和PC5 QoS與SLRB的映射是預配置的。

6） sidelink RRC

對于NR sidelink單播通信， PC5-RRC連接是源和目標層ID之間的邏輯連接。接入層配置可以通過PC5-RRC信令傳達的，并且收發UE之間必須要達成一致的參數。 如果接入層配置失敗，可以使用明確的錯誤消息和基于定時器的指示來告知對端UE。UE之間可以通過PC5-RRC來相互了解UE能力； UE可以發送能力查詢信息去查詢對端UE的能力，并把自己的能力告知對方。

6、V2X業務授權

與LTE-V2X類似，NG-RAN節點接收核心網或者相鄰NG-RAN節點提供的UE授權狀態，判斷UE是否授權為一個車輛UE和/或行人UE。只有授權UE才可以進行V2X sidelink通信。根據所支持業務的不同通過不同的方式向UE提供sidelink無線資源。三、Uu鏈路增強些高級的V2X服務是由駐留在Internet上的應用服務器提供的，該應用服務器處理從UE接收到的信息并發出指令來控制車輛。遠程駕駛應用可允許遠程駕駛員或V2X應用程序遠程操作車輛。高級駕駛可以通過應用服務器在車輛之間共享視頻。在這些應用中，UE與服務器通過蜂窩網絡(luò )的NR Uu接口進行通信。

NR V2X網絡(luò )中的車輛通過Uu鏈路與基站/路邊高級業務對傳輸速率、時延和可靠性都有更高的要求，因而對Uu鏈路性能也提出了更高要求。R16 NR-V2X主要包括Uu鏈路高速率低時延多播傳輸、更加靈活的半靜態調度或免調度的傳輸模式等。

四、基于Uu的側行鏈路資源分配在車聯網系統中，當車輛位于蜂窩網的覆蓋范圍內時，車輛與車輛之間通過側行鏈路進行通信的資源可以通過基站來進行分配。同時，考慮到NR Uu、NR V2X與LTE Uu、LTE V2X會(huì )同時存在，因而需要研究通過LTEUu和NRUu來控制NR側行傳輸，及通過NR Uu來控制LTE側行傳輸，從而保證無論是裝載LTE v2x終端的車輛還是裝載NR V2x終端的車輛在處于LTE基站覆蓋下或NR基站覆蓋下時均能正常地進行側行鏈路通信，下圖所示。

五、通信鏈路類型選擇

在車聯網中，車載設備的通信可以選擇通過側行鏈路進行，也可以選擇通過Uu鏈路進行。對于同時支持LTE V2X和NR V2X的車載終端，可以選擇的

通信鏈路包括LTE uu、NR Uu、LTE側行、NR側行。

同時，車載終端在不同的環境或者狀態下，各個鏈路的狀況也會(huì )有所不同。例如，在無覆蓋的場景下，車載終端只能通過側行鏈路進行通信；或者在帶通信車輛相距較遠時，可以通過Uu鏈路通信。R16系統研究了在不同的網絡(luò )環境下、不同的場景下以及不同的通信需求下，如何選擇合適的通信鏈路，從而保證V2X通信的質量；此外，也考慮了不同類型車載終端的能力的不同，例如部分車載終端只支持LTE V2X或者部分車載終端支持NR V2X。
