“東方之星”傾覆最后視頻曝光 船載視頻監控系統解析

　　據悉，該視頻和運行軌跡圖是由3G船載視頻監控系統獲取的，目前長江上有1300多條船裝載了該系統，可以拍攝到本船的所有信息，也可以拍攝到相關往來船只的信息。“東方之星”沒有裝載該系統。

　　近年來，我國水運事業取得了很快地發展，為國民經濟的增長提供了重要的支持和保障;然而，我國的水上安全基礎設施仍然很薄弱，管理尚不規范，水上交通安全面臨的形勢仍然不容樂(lè )觀。

　　違規違紀的現象也還非常嚴重，由于超載、搶道、冒霧航行等導致的翻船、沉船、撞船等交通事故頻頻發生，給國家造成了巨大的經濟損失，同時給人民生命財產安全帶來了嚴重危害。因此，相關部門正加大對水運船只的監管力度，各種輪船定位和導航服務隨之興起，各種船舶GPS監控系統逐漸被開發并應用于水路運輸的監控管理中。

　　我們在關心事件的同時，全面解析本次事發海域過往船只裝載的3G船載視頻監控系統是如何運作，以及如何聯系指揮中心獲取航運各種信息，以提供前方船只在突發事件中的應急處置能力。

　　3G船載監控系統重點摘要

　　3G船載視頻監控系統是專門針對水上運輸船舶的視頻需求而推出的整體解決方案，該系統采用了具有自主知識產權的核心技術，可以實現視頻錄像，錄像回放，3G傳輸，遠程球機操控，夜間補光拍攝等功能，完全滿足船東，貨主通過可視化界面掌握船舶航行動態的需求。

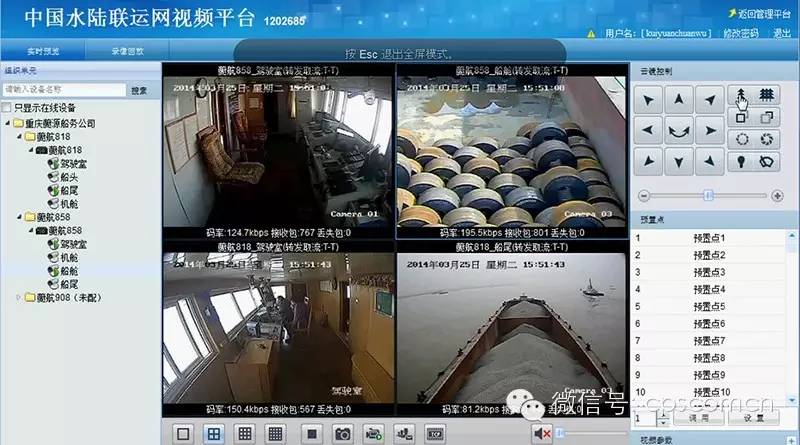

　　3G船載視頻監控系統

　　該套監控系統支持透霧攝像機、高速智能球機、紅外攝像機，內置3G、寬帶網絡(luò )傳輸模塊，具備剪切、拷貝、編輯、保存等功能。攝像頭能全幅監控江面，上下最遠監控距離可達1公里以上。航道管理人員坐在辦公室通過現場畫面傳輸，隨時隨地的查看船上的實時視頻，支持多路視頻同時播放。在軟件上就可以直觀地看到駕駛室、橋區航道內船舶航行的情況。

　　3G船載視頻監控系統回放功能

　　無線船載視頻監控系統解析　　通常，基于GPRS/CDMA/3G的船載終端遠程監控系統主要是用來對遠程作業的船舶進行實時監控。具體操作時，用戶可以通過GPRS/CDMA/3G模塊上網，將數據發送到Internet;服務器連接到Internet，通過Socket套接字編程接收船載終端發送到Internet的數據信息。

　　我們通過簡單的示意圖可以了解無線船載視頻監控系統的構成，系統的組成結構簡潔明了，擴展性好，能適應多變的監控要求。

　　視頻流傳輸示意圖

　　(1)前端視頻采集模塊

　　前端的視頻采集模塊實現的功能是從普通的視頻攝像頭中捕捉瞬時的視頻信號，然后壓縮。該模塊支持不同的壓縮比和圖像大小

　　(2)無線傳輸模塊

　　視頻采集壓縮后就可以將壓縮好的視頻圖像文件傳送到中心：傳送的方式是通過運營商網絡(luò )，并嵌入式地實現了TCP/IP協議、POP3/SMTP協議，同時支持動態IP。

　　(3)監控中心

　　監控中心只要是一臺具有公網IP或者域名的服務器即可。啟動服務后，就等待各個監控終端的連接，對于始終在線模式的終端，可以按照需要查詢當前的圖像情況，也可以自動不停地記錄監控點的圖像變化 。

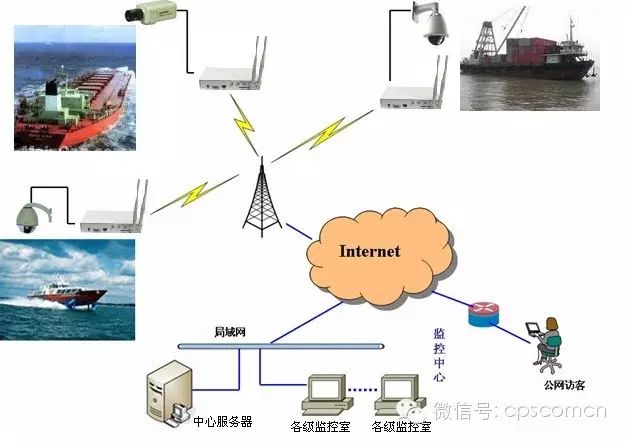

　　系統網絡(luò )結構拓撲圖

　　系統主要由三部分組成：監控中心、數據傳輸網絡(luò )和船載終端。監控中心服務器必須可以連接到Internet，并具有固定的IP地址;數據傳輸網絡(luò )由GPRS/CDMA/3G網絡(luò )和Internet組成，是終端與監控中心之間的數據傳輸媒介;船載終端集成了GPRS/CDMA/3G通信模塊，具有接收和發送數據的功能，可以接收來自監控中心的數據信息，也可以向監控中心發送數據信息。船舶的歷史行蹤(曲線形式顯示)，可以計算船舶的線路里程，提供船舶的歷史航行軌跡。

　　船載監控系統凸顯作用意義　　實現運輸船舶的本地視頻監控管理、陸地視頻監控管理和突發事件發生時的遠程調度指揮，減少財產損失和保障生命安全，為水上交通安全提供有力的支持和保障。海上救援：當發生海事事故或海上突發事件時，海上救助打撈船只及時救援搶險，實現陸地應急指揮中心對突發事件現場情況的及時掌控和調度指揮。
