用2835貼片改制的LED臺燈

家中的日光燈臺燈由于燈管損壞而結束了它數十年的壽命。剛好手中有2835LED貼片，還有電源裸板，細算算如果換一只燈管，還不如改成LED燈，2835貼片就6分，那個電源裸板也就3元。剛吃完的那聽午餐肉盒子剛好做成led的散熱，上圖。

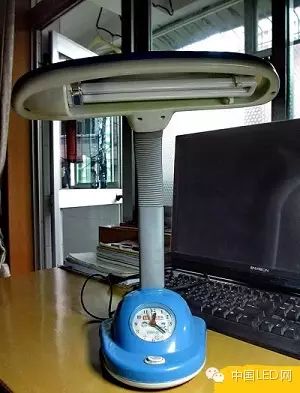

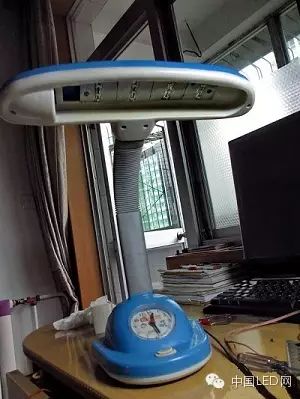

這臺燈估計已經有了歷史

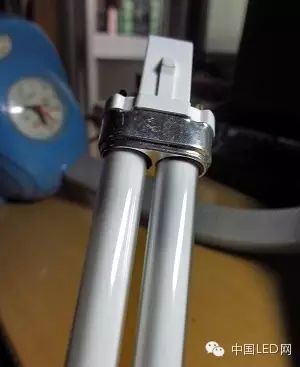

這就是那吸11w的燈管，燈絲已斷。

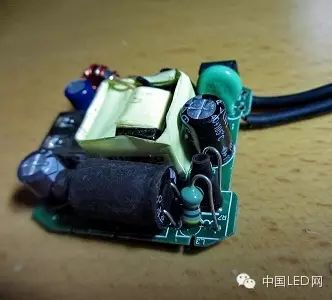

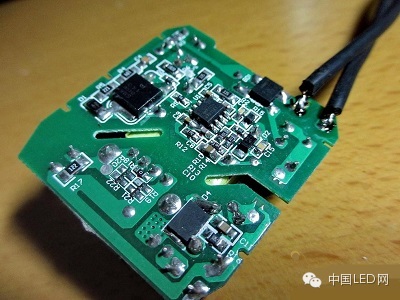

淘寶上的電源裸板，看著質量還好，據說是1安輸出。

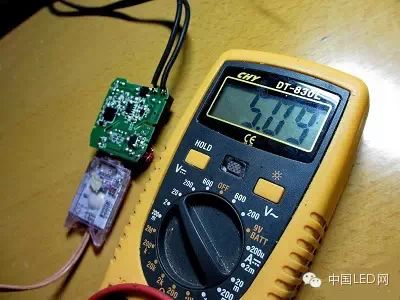

測試一下輸出電壓是5.09伏。

這就是那聽午餐肉盒子，幾剪刀變成了這樣?？磥?lái)是廢物利用了。如果有馬口鐵皮，可能比它好許多。

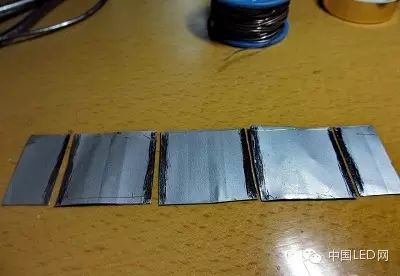

裁成幾塊鐵皮，刮干凈表面，吃上焊錫。

焊上16只led貼片后全部接成并聯。

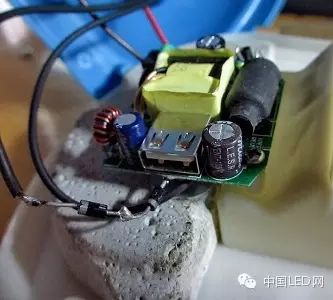

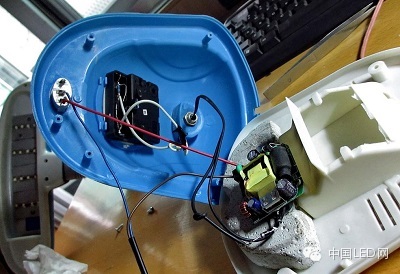

拆掉原來的電路板，在老地方擰上電源裸板。試了一下，電流稍大，串聯2只1n4007，每只led電流約為50ma。

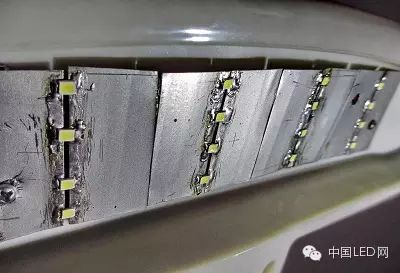

led貼片手工焊接，技術差了點。

整體外觀

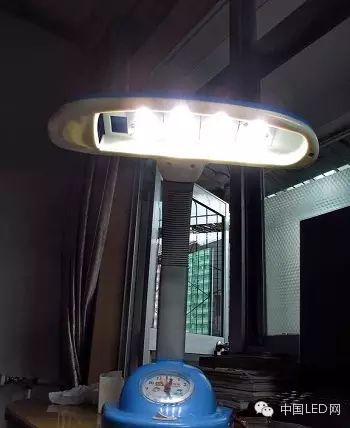

通電后，功率約3W，亮度好像比原來還亮。煥發了新生。

所以，大家家里有廢棄的臺燈，不妨試試這樣改造，廢物利用，還省錢節能呢！
