電源端口雷擊浪涌沖擊試驗應如何防護

雷電是大自然界中一種自然放電現象，它是由帶電荷的雷云引起的。雷云的底部大多數帶負電荷，它在地面上會(huì )感應出大量的正電荷。在帶有大量不同極性的雷云之間或雷云與大地之間形成強大的電場，其電位差可達數兆負甚至數十兆伏。隨著雷云的發展增強和不斷移動，一旦空間電場強度超過大氣游離放電的臨界電場強度，就會(huì )發生云間或對大地的短路放電，即產生雷電。獲取檢測報告請咨詢 彭工136 9109 3503

雷電放電由一次或若干次單獨的放電組成，每一次放電都攜帶不同幅值的高電壓和持續時間很短的大電流，并且包括二次、三次的放電，這樣就引起了巨大的電磁效應、機械效應的熱效應。

直擊雷通過架設高壓避雷導線傳入大地；而感應雷則可以通過導線感應出一個外電場作用的高電壓和大電流，與供電系統中的電壓、電流疊加在一起，這樣就形成了一個浪涌電流。

雷擊浪涌沖擊主要模擬發生雷擊浪涌脈沖時，產品的抗干擾能力。請咨詢 彭工136 9109 3503

雷擊浪涌沖擊波形：

使用1.2/50us-8/20us浪涌波形對于電源端口，短距離信號電路、線路端口和本地網絡(luò )如以太網以及類似的網絡(luò )端口。

使用10/700us-5/320us浪涌波形的情況對于通過直接連接多個用戶電信網絡(luò )，公共交換電話網絡(luò )PSTN,各種類型數字用戶環路燈來實現分散系統連接的通信線，典型線纜長度超過300m.

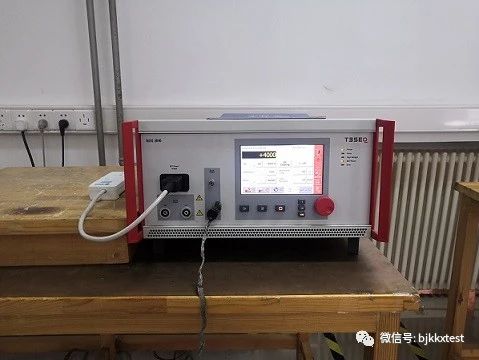

雷擊浪涌沖擊試驗主要針對電源端口、信號端口、控制端口、以太網口進行浪涌脈沖的施加，屬于接觸型抗擾度試驗。

雷擊浪涌沖擊試驗應怎么防護

1、防雷電路設計應防護要求，且防雷電路的殘壓水平應能夠保護后級電路免受損壞。

2、在遇到雷電暫態過電壓作用時，保護裝置應具有足夠快的動作響應速度，即能盡早的動作限壓和旁路泄流。

3、防雷電路加在饋電線路上，不應影響設備的正常饋電。請咨詢 彭工136 9109 3503

4、防護電路在系統的高工作電壓時不應動作。通常在交流回路中，防護電路的動作電壓是交流工作電壓有效值的2.2～2.5倍，在直流回路中，防護電路的動作電壓是直流額定工作電壓的1.8～2倍。請咨詢 彭工136 9109 3503

5、防雷電路加在饋電線路上，不應給設備的安全運行帶來隱患。例如，應避免由于電路設計不當而使防雷電路存在著火等安全隱患。測試檢驗請咨詢 彭工136 9109 3503
