為了解決上述這些痛點，我們設計了一款新的個人健康空氣管理智能硬件方案，環境安全衛士。

該方案功能強大，可以檢測當前環境中甲醛，PM2.5 的濃度，并且將這兩個數值在涂鴉 App 中實時顯示。還可以實時監控煙霧，燃氣，火焰這三種物質的濃度，當檢測對象的濃度超過一定值時，會(huì )觸發報警，聯動其他智能設備，保障用戶自身和財產安全。

戳以下鏈接，回復“環境檢測儀2”，即可獲取50元模組券以及詳細開發者資料，手慢無??！

 https://www.wjx.cn/vj/wFXuAGU.aspx

物料清單硬件 (7)軟件 (3) 其它 (6)

• WB3S 云模組 數量：1由涂鴉智能開發的一款低功耗嵌入式Wi-Fi+BLE 雙協議模組。它由一個高集成度的無線射頻芯片BK7231T和少量外圍器件構成，內置了Wi-Fi網絡(luò )協議棧和豐富的庫函數。

• 四通道模擬多路復用/解復用器芯片 RS2255 數量：1一款是數字控制的模擬開關，它的導通電阻只有24歐姆，漏電流只有1nA。

• ZE08-CH2O 甲醛傳感器模組 數量：1模組利用電化學原理，對空氣中存在的CH2O進行探測，具有良好的選擇性，穩定性。

• ZPH02 空污粉塵傳感器數量：1整合了紅外 PM2.5 檢測原理和較為成熟的 VOC 檢測技術，能夠同時檢測環境中 PM2.5 和 VOC。

• MQ-2 煙霧傳感器數量：1可用于家庭和工廠的氣體泄漏監測裝置，適宜于液化氣、苯、烷、酒精、氫氣、煙霧等的探測。

• 火焰檢測紅外接收管數量：1探測火源或波長在 700 ～ 1000 nm 范圍內的熱源。

• （可選）一路繼電器數量：1當異常發生時，自動斷開 220V 市電，降低損失。

該方案運用涂鴉智能 Wi-Fi+Bluetooth LE 模組，通過模組與多種環境傳感器進行交互，采集對應物質的數據，例如甲醛與 PM2.5 濃度等物質，并將數據上傳至涂鴉云平臺。用戶通過手機 App 即可查看當前空氣中甲醛和 PM2.5，以及燃氣、火焰、煙霧等有害物質的實時情況，一旦出現數據超標情況，App 會(huì )迅速報警提示。

步驟第一步：選擇硬件方案一：主控方案

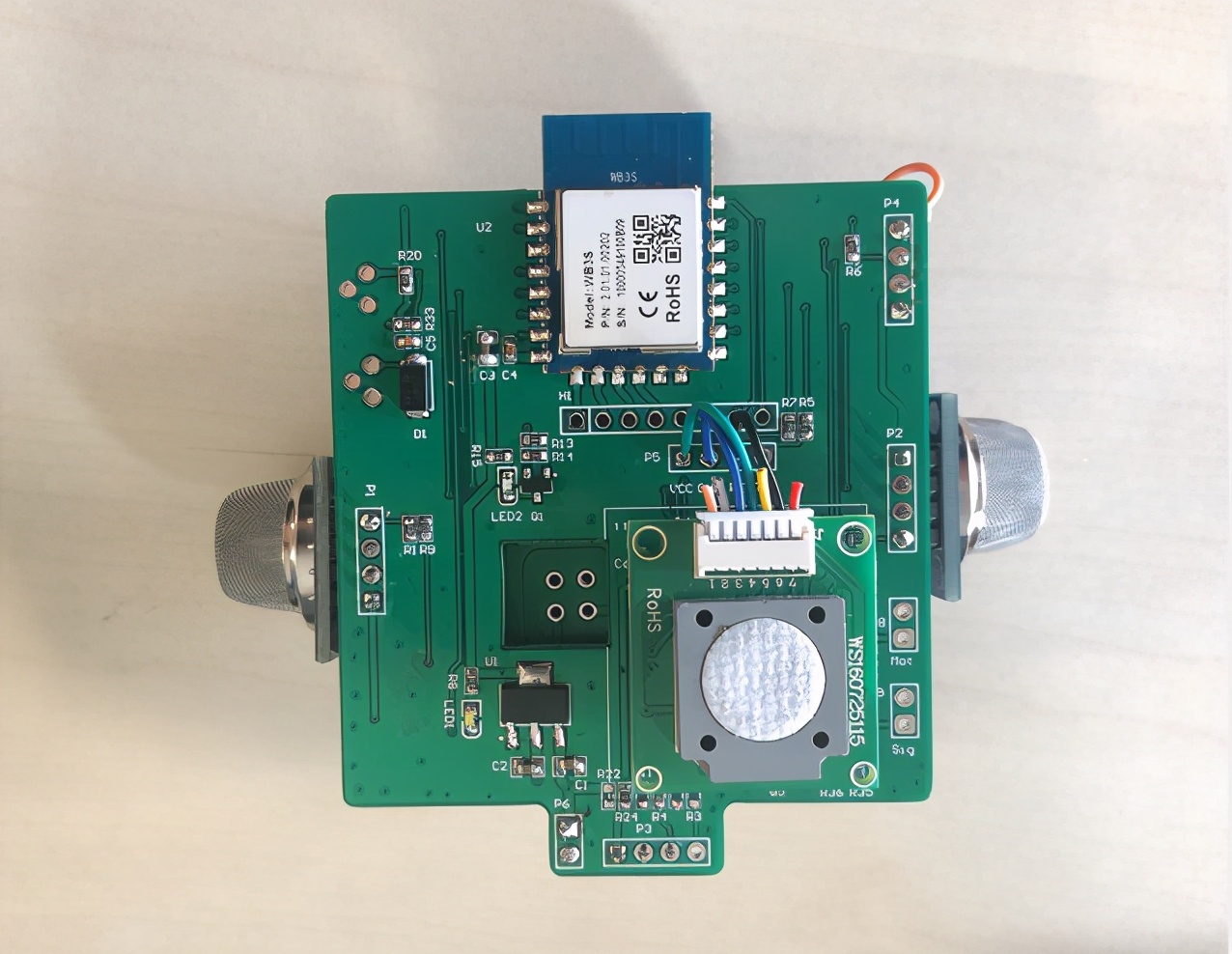

主控單元選擇 WB3S 模組。WB3S 模組是一款低功耗嵌入式 Wi-Fi+BLE 雙協議模組。它由一個高集成度的無線射頻芯片 BK7231T 和少量外圍器件構成，內置了 Wi-Fi 網絡(luò )協議棧和豐富的庫函數。

由于模組的 ADC 口資源不足，我們還需對其進行適當修改，拓展 ADC 接口。在電路中增加一款四通道模擬多路復用/解復用器芯片 RS2255，這是一款是數字控制的模擬開關，導通電阻只有 24 Ω，漏電流只有 1nA。

本方案使用了較多傳感器，為了減少走線，使整體更加簡潔美觀，主控板需要引出各種傳感器接口，而且各個模塊與主控板的通信接口電平存在不匹配的現象，模塊供電電壓也存在差異。為了解決上述問題：

戳以下鏈接，回復“環境檢測儀2”，即可獲取50元模組券以及詳細開發者資料，手慢無??！

 https://www.wjx.cn/vj/wFXuAGU.aspx

1：甲醛檢測傳感器方案

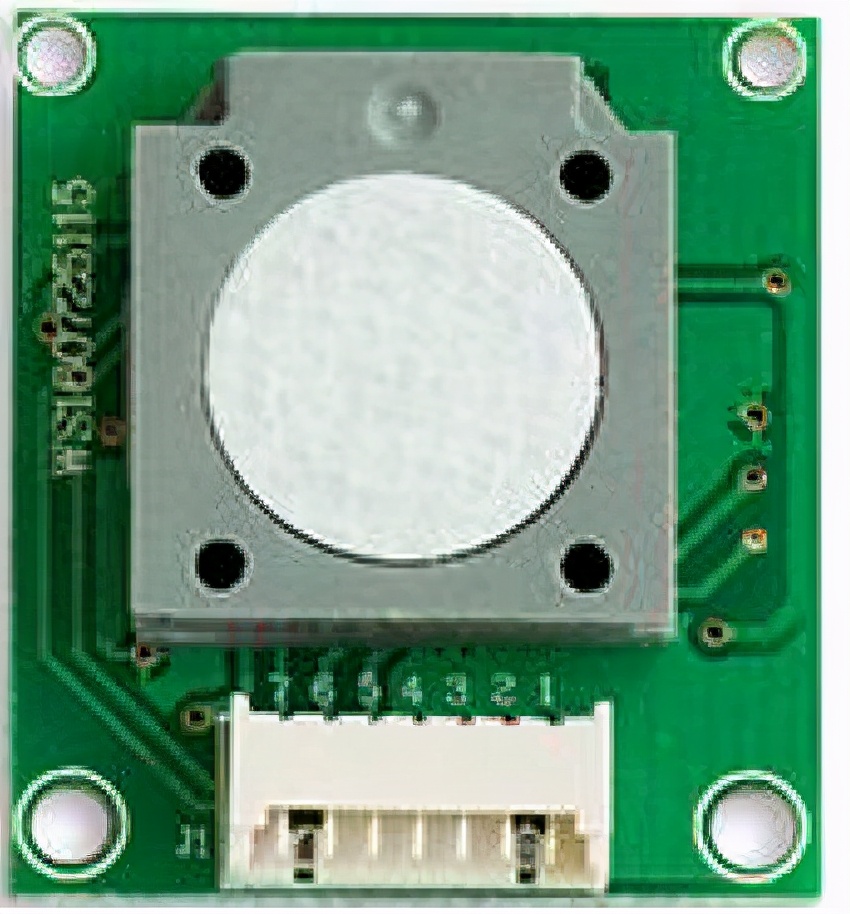

本方案采用通用型、小型化的 ZE08-CH2O 型電化學甲醛模組。

模組利用電化學原理，對空氣中存在的CH2O進行探測，具有良好的選擇性，穩定性。內置溫度傳感器，可進行溫度補償。同時具有數字輸出與模擬電壓輸出，方便使用。

戳以下鏈接，回復“環境檢測儀2”，即可獲取50元模組券以及詳細開發者資料，手慢無??！

 https://www.wjx.cn/vj/wFXuAGU.aspx

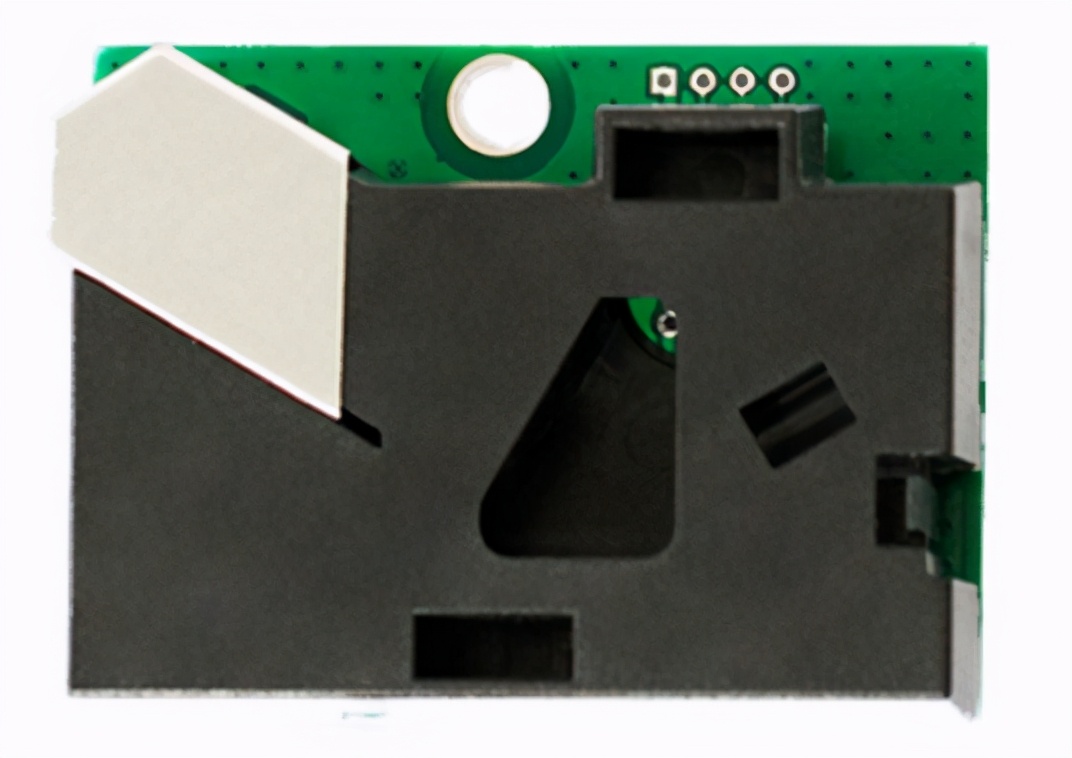

PM 2.5 檢測采用 ZPH02 空污粉塵傳感器。它整合了紅外 PM2.5 檢測原理和較為成熟的 VOC 檢測技術，能夠同時檢測環境中 PM2.5 和 VOC。

該傳感器中 PM2.5 檢測采用粒子計數原理，可靈敏檢測直徑 1μm 以上灰塵顆粒物，VOC 傳感器對有機揮發氣體具有極高的靈敏度。

3：煙霧檢測傳感器方案

煙霧檢測采用MQ-2煙霧傳感器，該傳感器可用于家庭和工廠的氣體泄漏監測裝置，適宜于液化氣、苯、烷、酒精、氫氣、煙霧等的探測。

4：燃氣檢測傳感器方案

燃氣檢測采用MQ-4氣體傳感器。該傳感器對甲烷，天燃氣有很高的靈敏度，廣泛適用于家用氣體泄漏報警器、工業可燃氣體報警器、便攜式氣體檢測器。

5：火焰檢測方案

火焰檢測采用紅外接收管。該管可以探測火源或波長在 700 ～ 1000 nm 范圍內的熱源。

• 當無紅外光照時，有很小的飽和和反向漏電流（暗電流），此時光敏管不導通。

• 當有紅外光照時，飽和反向漏電流馬上增加，形成光電流，在一定的范圍，它隨入射光強度的增大而增大。

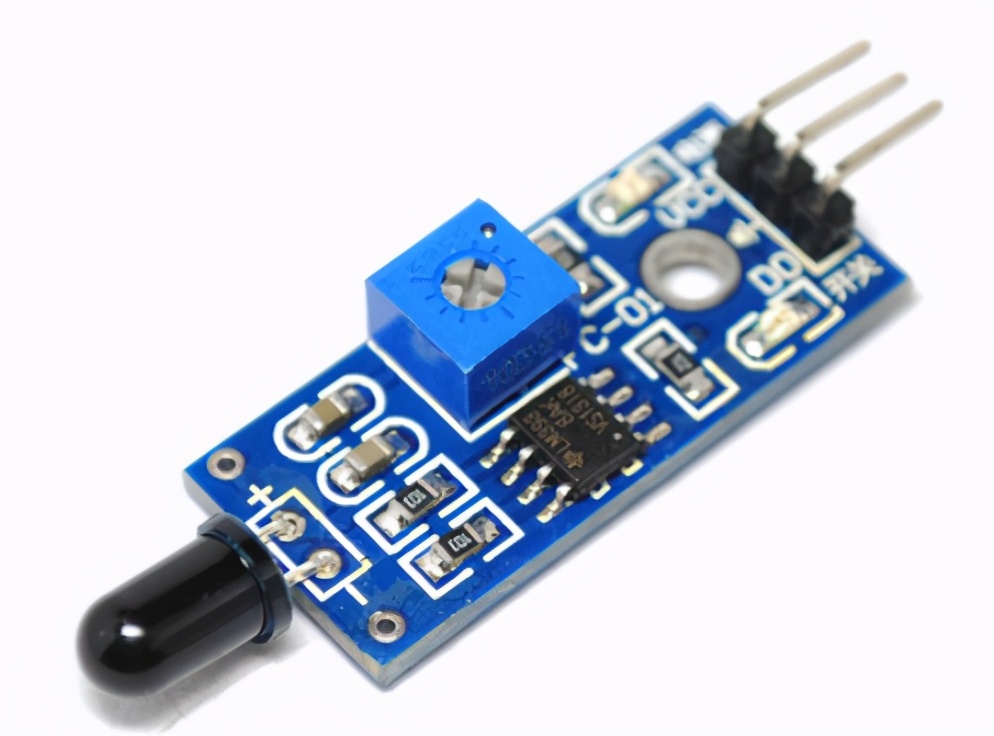

為了減少開發周期，本次采購了市面上常見的火焰傳感器模組：

六：拓展應用場景

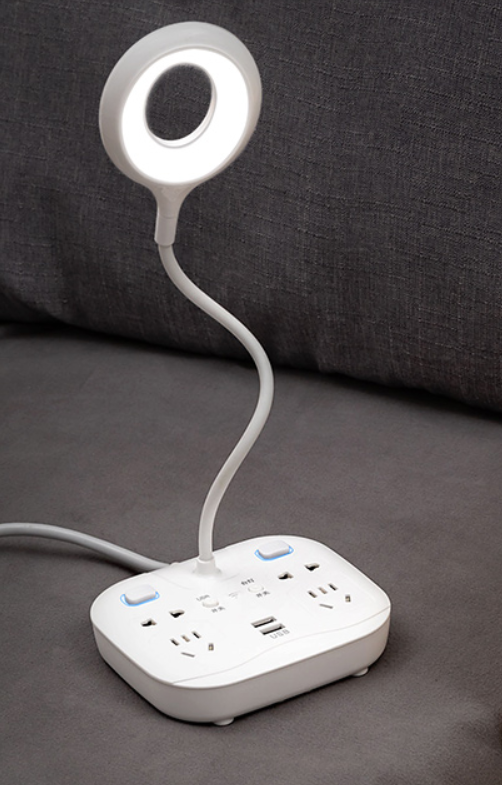

為了增加產品的可使用性，我們選擇了一款帶臺燈的插座，對其進行改造。

將環境安全衛士固定在臺燈支架上，在檢測房間空氣質量的同時，還可以檢測插座上的設備是否出現火災等危險情況。例如，對手機等鋰電池設備供電引發的安全問題進行提前通知。

當然，您也可以根據自身需求，將本環境安全衛士和其他設備進行關聯。

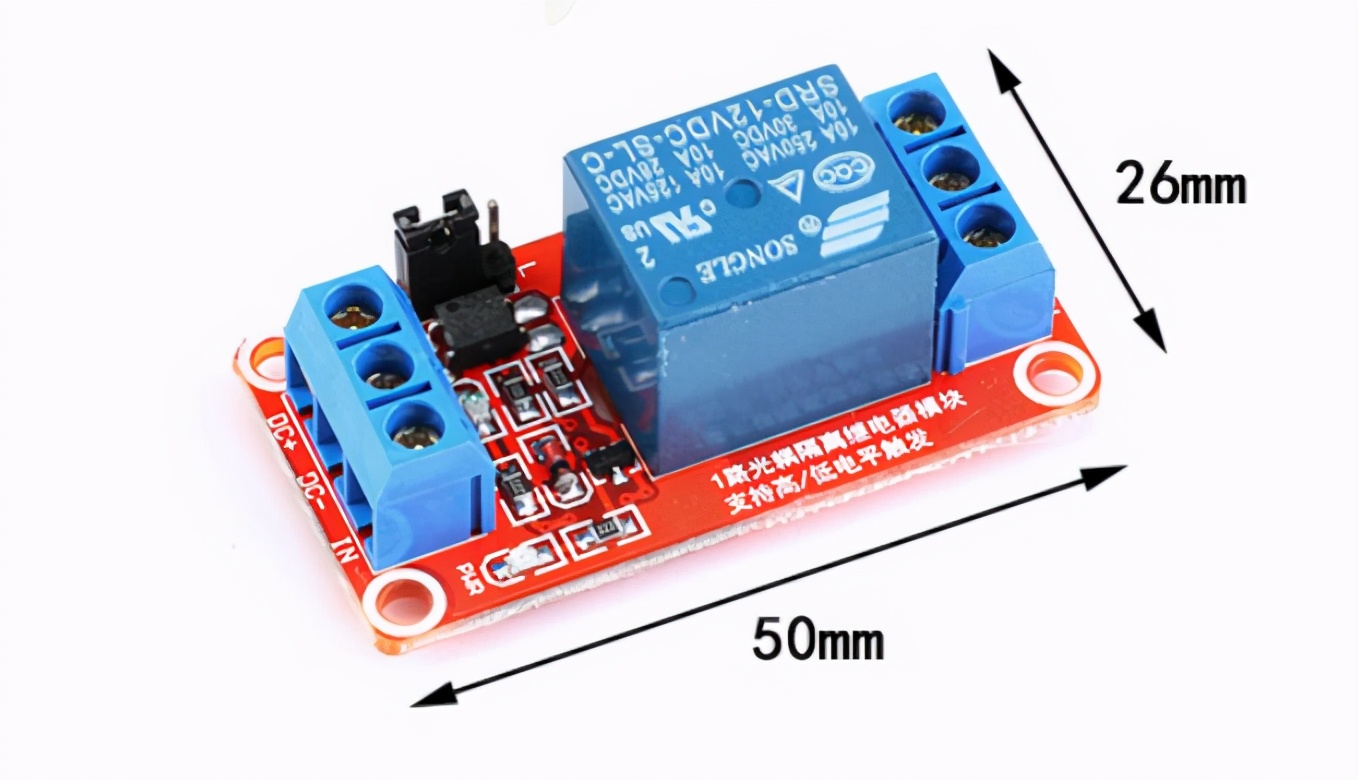

臺燈內可增加一路繼電器控制，當異常發生時，自動斷開 220V 市電，降低損失。

第二步：硬件搭建一：組合傳感器

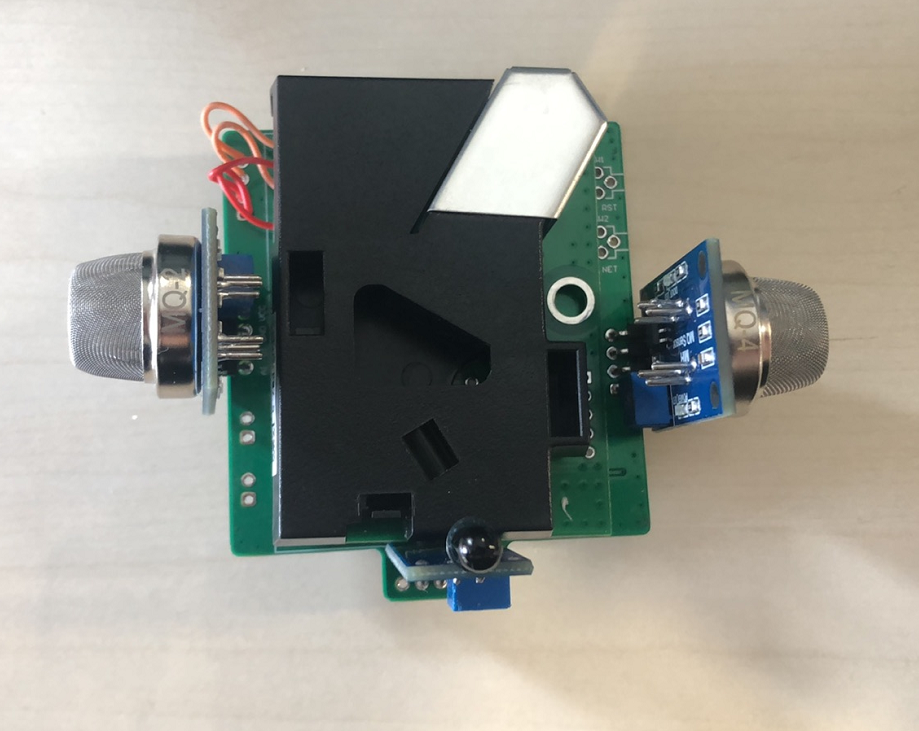

由于之前已經設計了轉接板，因此該步驟比較簡單，只需要根據結構空間要求，將各個傳感器模組安插在對應的位置上，并完成焊接固定。

為了使走線更加精簡，可直接將甲醛傳感器的VCC，GND，TXD 焊到 P5 的VCC、GND、RXD，其他傳感器同理。

二：整機搭建

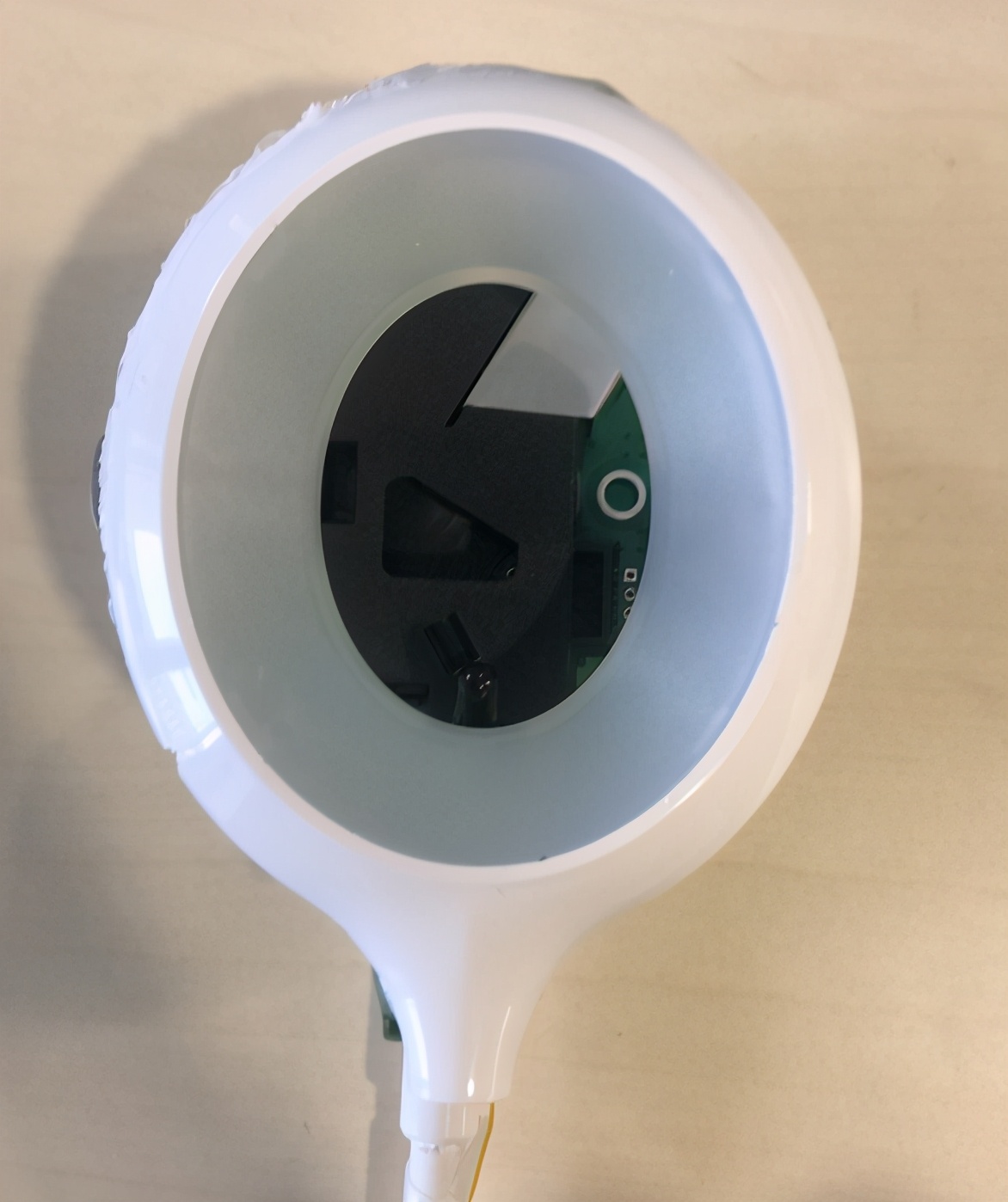

1. 將臺燈的燈罩拆開，可以看到里面的 LED 燈板和兩根正負電源線，用電烙鐵等工具將 LED 燈板拆除。

2. 將臺燈底座的四個海綿墊拆除，卸下螺絲，可以拆除底座。

3. 將主控板固定在燈罩區域適當位置，將兩根正負電源線分別焊到主控板上的 P6 端。這樣，當按下插座上的 臺燈 按鈕時，插座就可以給主控板提供 5V 電壓，注意區分正負極。

4. 修改臺燈電路，在火線電路中串入一個繼電器，并引出繼電器控制線。

5. 將上一步引出的控制線焊于主控板 P2 的 Sig 處，并安裝燈罩，底座。

當然，您也可以激發自己創(chuàng )意，給它穿上不同外衣。

這樣，整機搭建基本完成。

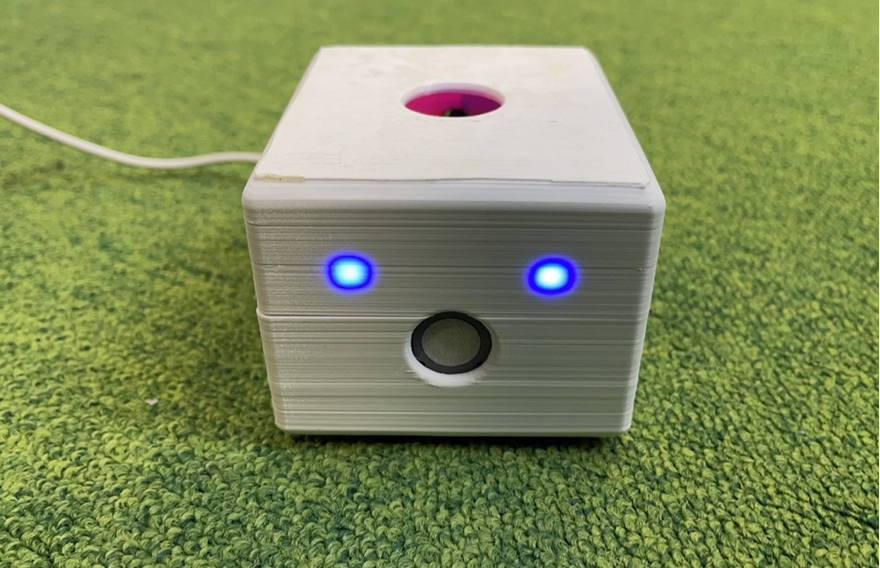

另外，也可以根據自己的創(chuàng )意，設計出其他外觀，如下所示

戳以下鏈接，回復“環境檢測儀2”，即可獲取50元模組券以及詳細開發者資料，手慢無??！

 https://www.wjx.cn/vj/wFXuAGU.aspx

第三步：在涂鴉 IoT 平臺創(chuàng )建產品

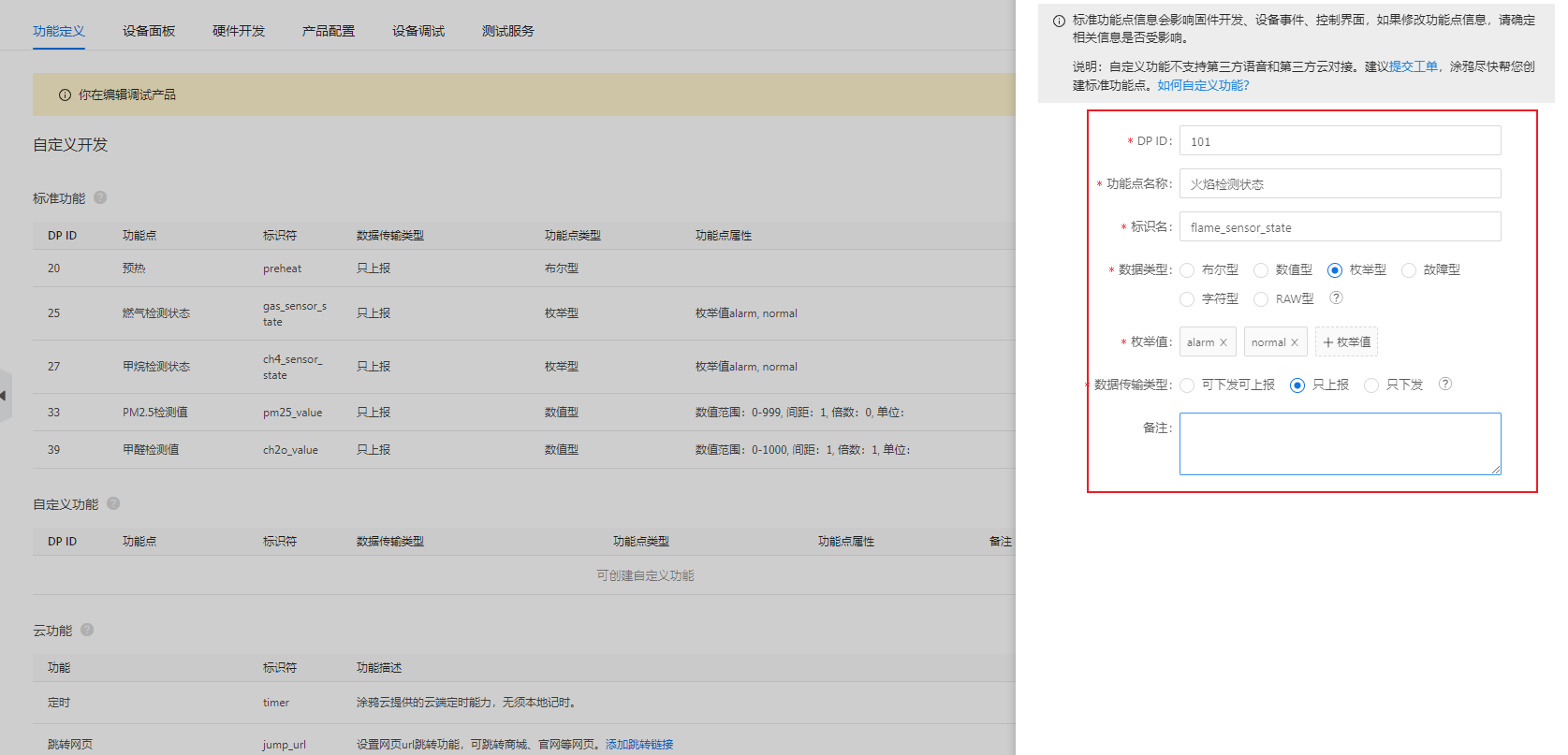

1. 進入 涂鴉 IoT 平臺，點擊創(chuàng )建產品。分類：選擇 傳感 > 多功能傳感器方案：選擇 自定義方案協議：選擇 WIFI+藍牙

2. 根據自身需要選擇功能。若缺少自身需要的功能，可自定義功能，根據實際需求進行配置。

1. 選擇 App 面板，開始調試時可選擇調試面板，后面可根據自身需要進行自由配置面板。

2. 選擇開發方式，下載 SDK 和相關文件。我們選擇 SDK 開發，使用 WB3S 模組進行開發。

第四步：固件開發

戳以下鏈接，回復“環境檢測儀2”，即可獲取50元模組券以及詳細開發者資料，手慢無??！

 https://www.wjx.cn/vj/wFXuAGU.aspx

本 Demo 代碼 是基于 1.0.2 協議版本的 SDK 進行開發的。如果您第一次接觸 SoC 開發，可以在 涂鴉 GitHub Repo 上拉取代碼進行學習和開發。該代碼中的 apps/template-demo 相對簡單，可在其基礎上進行開發。

本 Demo 主要是通過串口、ADC、檢測引腳高低電平三種方式獲取傳感器信息的。下面將以這三種方式進行簡單的介紹。

• 甲醛傳感器相關資料

• PM2.5傳感器資料

通過閱讀甲醛傳感器的資料我們可以發現，傳感器數據上傳格式和計算方法如下：

 /***********************************************************
 *   Function:  get_ch2o_sensor_value
 *   Input:     none
 *   Output:    none
 *   Return:    none
 *   Notice:    得到并上傳甲醛的數據
 ***********************************************************/
static VOID get_ch2o_sensor_value(VOID)
{
    UINT_T  buff_ret, find_head_index = 0;
    // 甲醛數據高位，低位
    UCHAR_T ch2o_data_high, ch2o_data_low;
    // 校驗和
    UCHAR_T check_sums = 0x00;
    // 串口數據緩存區
    UCHAR_T ch2o_receive_buffer[CH2O_BUFFER_SIZE];
    // 指向甲醛數據頭部
    UCHAR_T *p_ch2o_value = NULL;

    memset(ch2o_receive_buffer, 0, sizeof(ch2o_receive_buffer));

    // 讀取串口數據
    bk_uart_recv(CH2O_SENSOR_UART, ch2o_receive_buffer, CH2O_BUFFER_SIZE, 0xFFFF);

    // for (find_head_index = 0; find_head_index<CH2O_BUFFER_SIZE; find_head_index++) {
    //     PR_NOTICE("ch2o_receive_buffer[%d] = %02x", find_head_index, ch2o_receive_buffer[find_head_index]);
    // }

    //尋找 ch2o 傳感器發送過來的頭部
    for (find_head_index = 0; find_head_index<CH2O_BUFFER_SIZE; find_head_index++) {
        if (ch2o_receive_buffer[find_head_index] == 0xff && \
            ch2o_receive_buffer[find_head_index+1] == 0x17 && \
            ch2o_receive_buffer[find_head_index+2] == 0x04){
            //PR_NOTICE("find head is %d", find_head_index);
            break;
        }
    }

    //本次采集數據不完整
    if (find_head_index > 11) {
        PR_ERR("ch2o get uart data no complete!");
        return;
    }

    //將指針指向 ch2o 數據中的頭部
    p_ch2o_value = ch2o_receive_buffer + find_head_index;

    //檢驗和，確認讀取的數據的準確性
    check_sums = ch2o_check_sum(p_ch2o_value, 9);
    if (check_sums != *(p_ch2o_value + 8)) {
        PR_ERR("ch2o check_sums error");
        return;
    }

    ch2o_data_high = *(p_ch2o_value+4);
    ch2o_data_low = *(p_ch2o_value+5);

    gs_air_box.ch2o_value = ch2o_data_high * 256 + ch2o_data_low;

    //PR_NOTICE("ch2o value is : %d .", gs_air_box.ch2o_value);

    //上傳 ch2o 數據到涂鴉云
    updata_dp_single(gs_air_box.dp_ch2o_value, PROP_VALUE, gs_air_box.ch2o_value);

    return;
}

校驗和的計算方式為：

校驗和 = (取反（Byte1+Byte2+......+Byte7))+1

 /***********************************************************
 *   Function:  ch2o_check_sum
 *   Input:     none
 *   Output:    none
 *   Return:    none
 *   Notice:    甲醛數據校驗和
 ***********************************************************/
static UCHAR_T ch2o_check_sum(UCHAR_T *data, UCHAR_T len)
{
    UCHAR_T i, tempq = 0;
    data += 1; //指向data[1]

    for(i=0; i<(len-2); i++)
    {
        tempq += *data;
        data++;
    }

    tempq = (~tempq) + 1;

    return (tempq);
}

PM 2.5 數據的獲取方法和甲醛數據很相似，這里不再過多介紹。

戳以下鏈接，回復“環境檢測儀2”，即可獲取50元模組券以及詳細開發者資料，手慢無??！

 https://www.wjx.cn/vj/wFXuAGU.aspx

第五步：整機演示一：實時顯示當前空氣狀況

燒錄授權完成后，設備就可以正常配網了。有關模組燒錄授權的詳情，請參考 WB 系列模組燒錄授權。

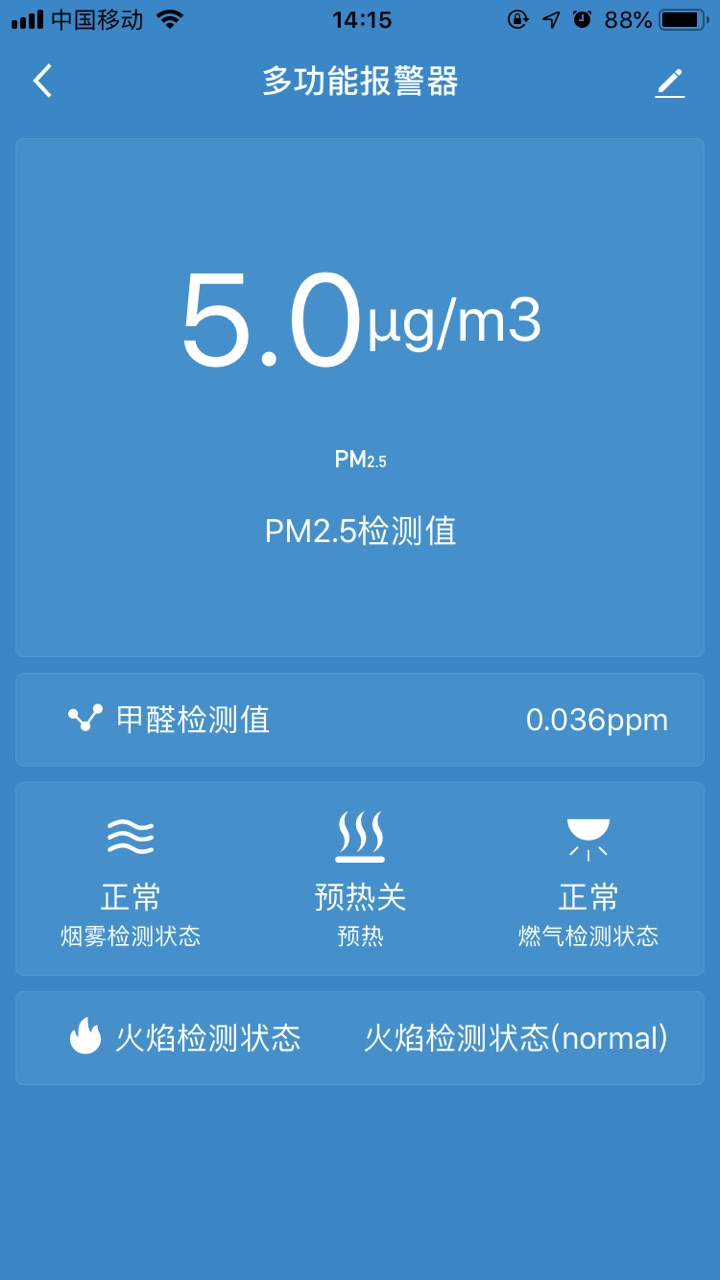

連接 Wi-Fi，打開藍牙，按照配網流程成功配網后，即可使用涂鴉智能 App 控制設備。已經配網成功的設備，可長按按鍵再次進入配網模式。環境安全衛士在 App 上的顯示界面：

二：報警

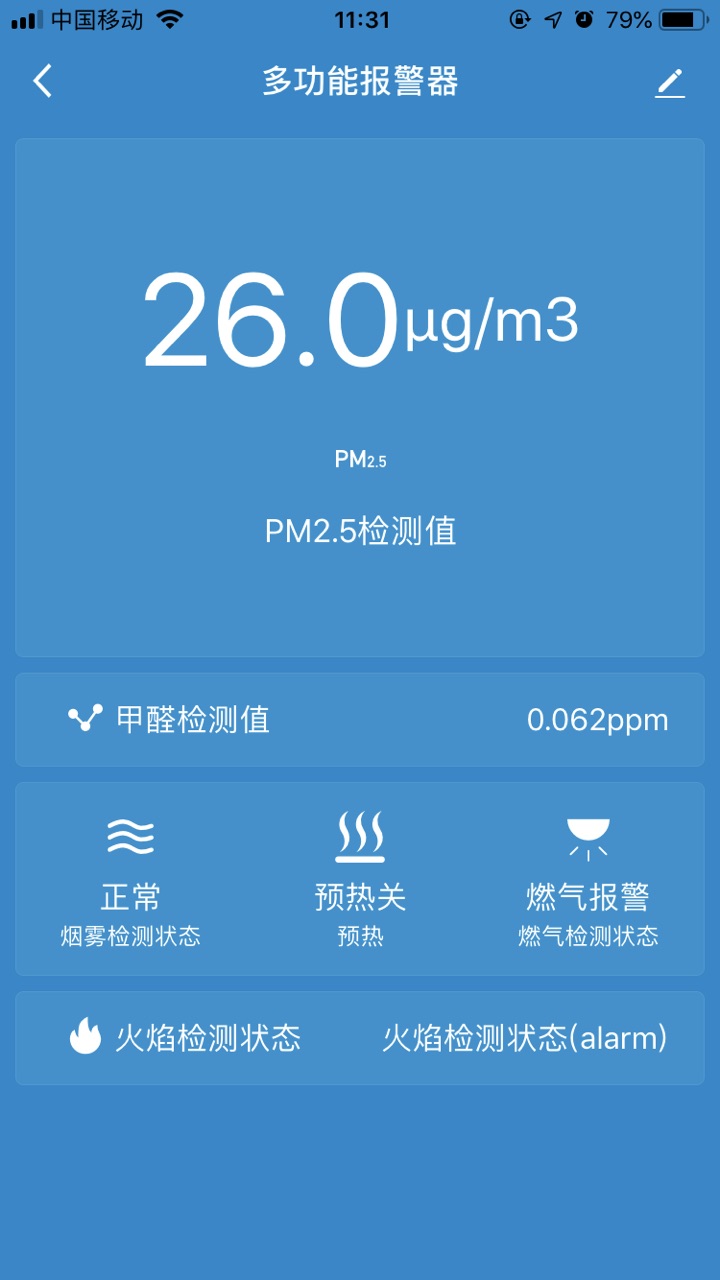

當煙霧，燃氣或者火焰三者中有一種的濃度大于設定值，則涂鴉智能 App 會(huì )顯示報警狀態，并且斷開 220V 電壓。環境安全衛士在 App 上的顯示界面：

到此，就完成“安全小衛士”咯~是不是很心動，快來DIY屬于自己的多功能環境檢測儀吧~
