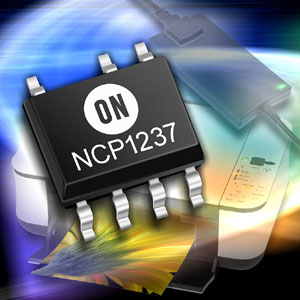

隨著公用事業帳單金額持續增大，以及由于人們對環境的顧慮不斷增加，以盡可能最高的能效比率來使用電氣電源至關重要。有鑒于此，安森美半導體推出用于高能效緊湊型適配器方案的NCP1237和NCP1238固定頻率電流模式控制器，使工程師開發的電源系統設計能夠維持高可靠性、具有低物料單(BOM)成本，以及在產品處于待機模式時不浪費電能。
這些控制器針對膝上型/筆記本電腦、液晶顯示(LCD)顯示器、打印機及家用消費電子的交流-直流(AC-DC)適配器應用，可以選擇不同頻率及單或雙過流閾值電平。標準器件具有內置65千赫茲(kHz)振蕩器，并可根據要求提供100 kHz或133 kHz版本。
這些IC采用了專有的軟跳周期(Soft?SkipTM)模式，在跳周期模式期間漸進增加峰值電流 ，降低可聽噪聲的風險。這能節省更多的元器件，并簡化變壓器的設計和制造。這些新控制器結合跳周期和頻率反走功能，在輕載條件下提供高能效等級，同時將空載條件下的輸入能耗降至最低。
NCP1237和NCP1238的動態自供電(DSS)功能提供集成啟動電流源，靈巧地處理啟動及線路瞬態事件。這簡化了輔助電源設計，減小供電電壓(VCC)電容尺寸。為了將外部元件數量減至最少，這些控制器集成了輸入欠壓、過載補償及斜坡補償功能，能用于設計緊湊型方案。 |
